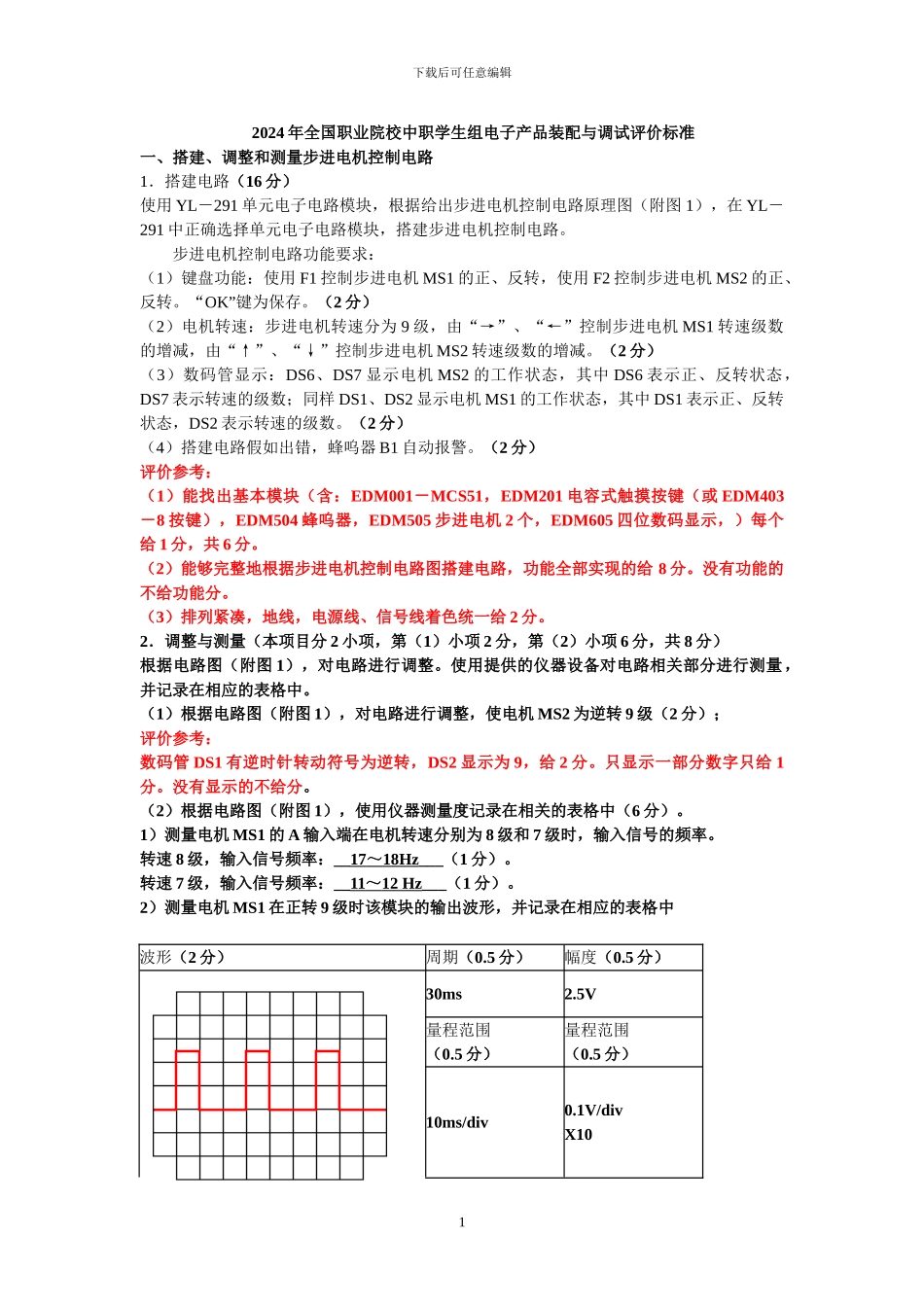

下载后可任意编辑2024 年全国职业院校中职学生组电子产品装配与调试评价标准一、搭建、调整和测量步进电机控制电路1．搭建电路（16 分）使用 YL－291 单元电子电路模块，根据给出步进电机控制电路原理图（附图 1），在 YL－291 中正确选择单元电子电路模块，搭建步进电机控制电路。 步进电机控制电路功能要求：（1）键盘功能：使用 F1 控制步进电机 MS1 的正、反转，使用 F2 控制步进电机 MS2 的正、反转。“OK”键为保存。（2 分）（2）电机转速：步进电机转速分为 9 级，由“→”、“←”控制步进电机 MS1 转速级数的增减，由“↑”、“↓”控制步进电机 MS2 转速级数的增减。（2 分）（3）数码管显示：DS6、DS7 显示电机 MS2 的工作状态，其中 DS6 表示正、反转状态，DS7 表示转速的级数；同样 DS1、DS2 显示电机 MS1 的工作状态，其中 DS1 表示正、反转状态，DS2 表示转速的级数。（2 分）（4）搭建电路假如出错，蜂呜器 B1 自动报警。（2 分）评价参考：（1）能找出基本模块（含：EDM001－MCS51，EDM201 电容式触摸按键（或 EDM403－8 按键），EDM504 蜂呜器，EDM505 步进电机 2 个，EDM605 四位数码显示，）每个给 1 分，共 6 分。（2）能够完整地根据步进电机控制电路图搭建电路，功能全部实现的给 8 分。没有功能的不给功能分。（3）排列紧凑，地线，电源线、信号线着色统一给 2 分。2．调整与测量（本项目分 2 小项，第（1）小项 2 分，第（2）小项 6 分，共 8 分）根据电路图（附图 1），对电路进行调整。使用提供的仪器设备对电路相关部分进行测量，并记录在相应的表格中。（1）根据电路图（附图 1），对电路进行调整，使电机 MS2 为逆转 9 级（2 分）；评价参考：数码管 DS1 有逆时针转动符号为逆转，DS2 显示为 9，给 2 分。只显示一部分数字只给 1分。没有显示的不给分。（2）根据电路图（附图 1），使用仪器测量度记录在相关的表格中（6 分）。1）测量电机 MS1 的 A 输入端在电机转速分别为 8 级和 7 级时，输入信号的频率。转速 8 级，输入信号频率：__17 ～ 18Hz ___（1 分）。转速 7 级，输入信号频率：__11 ～ 12 Hz ___（1 分）。2）测量电机 MS1 在正转 9 级时该模块的输出波形，并记录在相应的表格中波形（2 分）周期（0.5 分）幅度（0.5 分） 30ms2.5V量程范围（0.5 分）量程范围（0.5 分）10ms/div0.1V...
