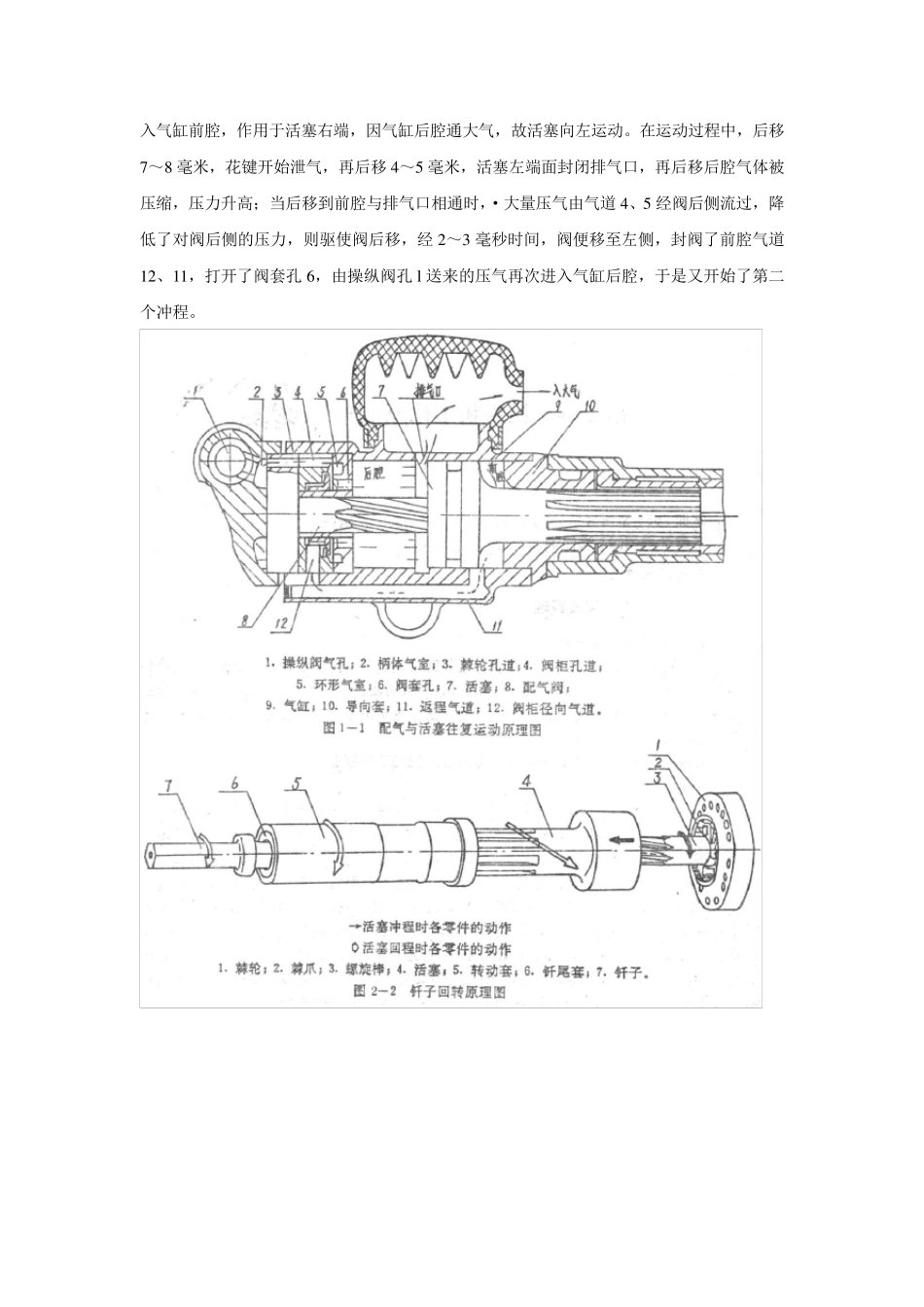

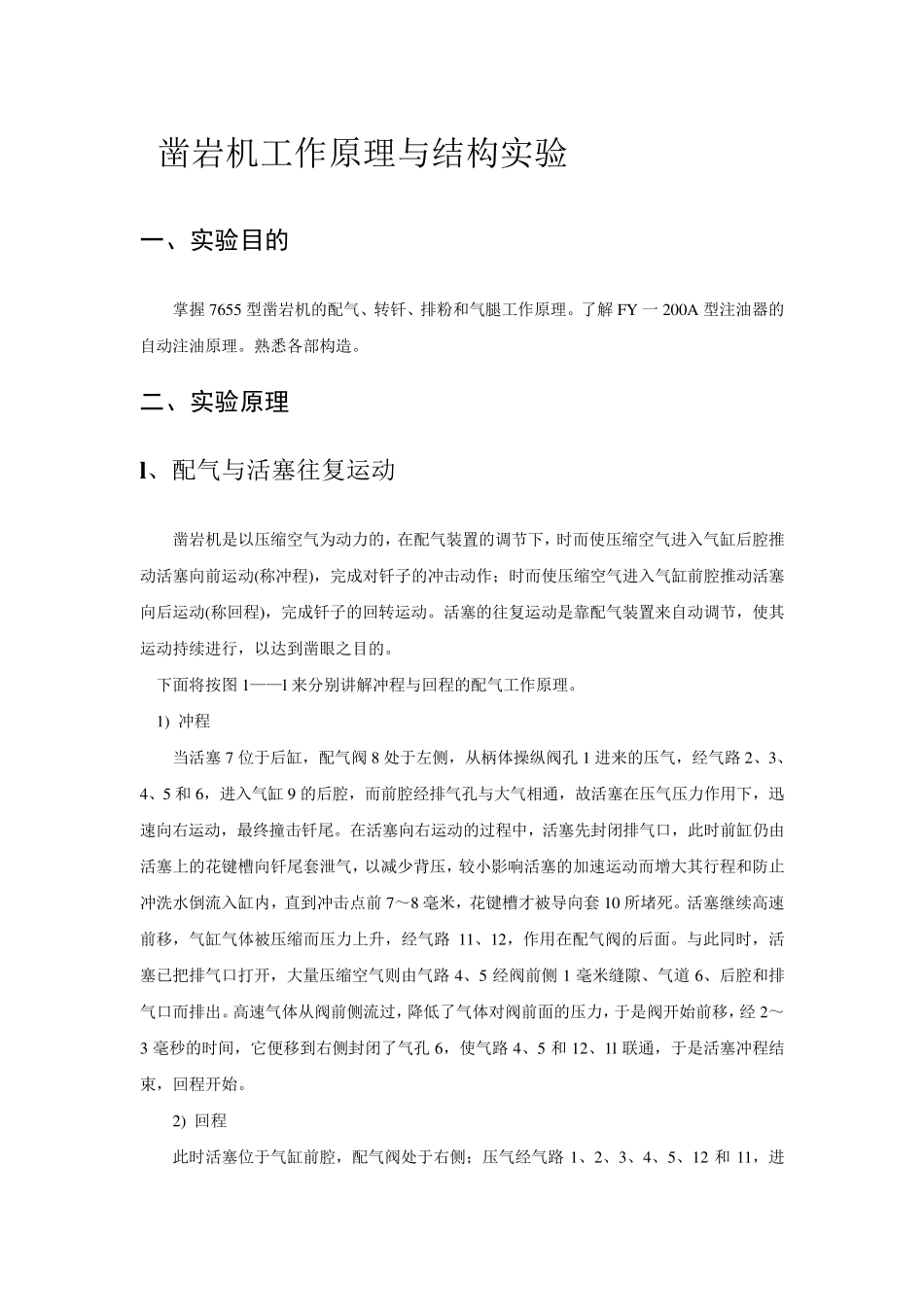

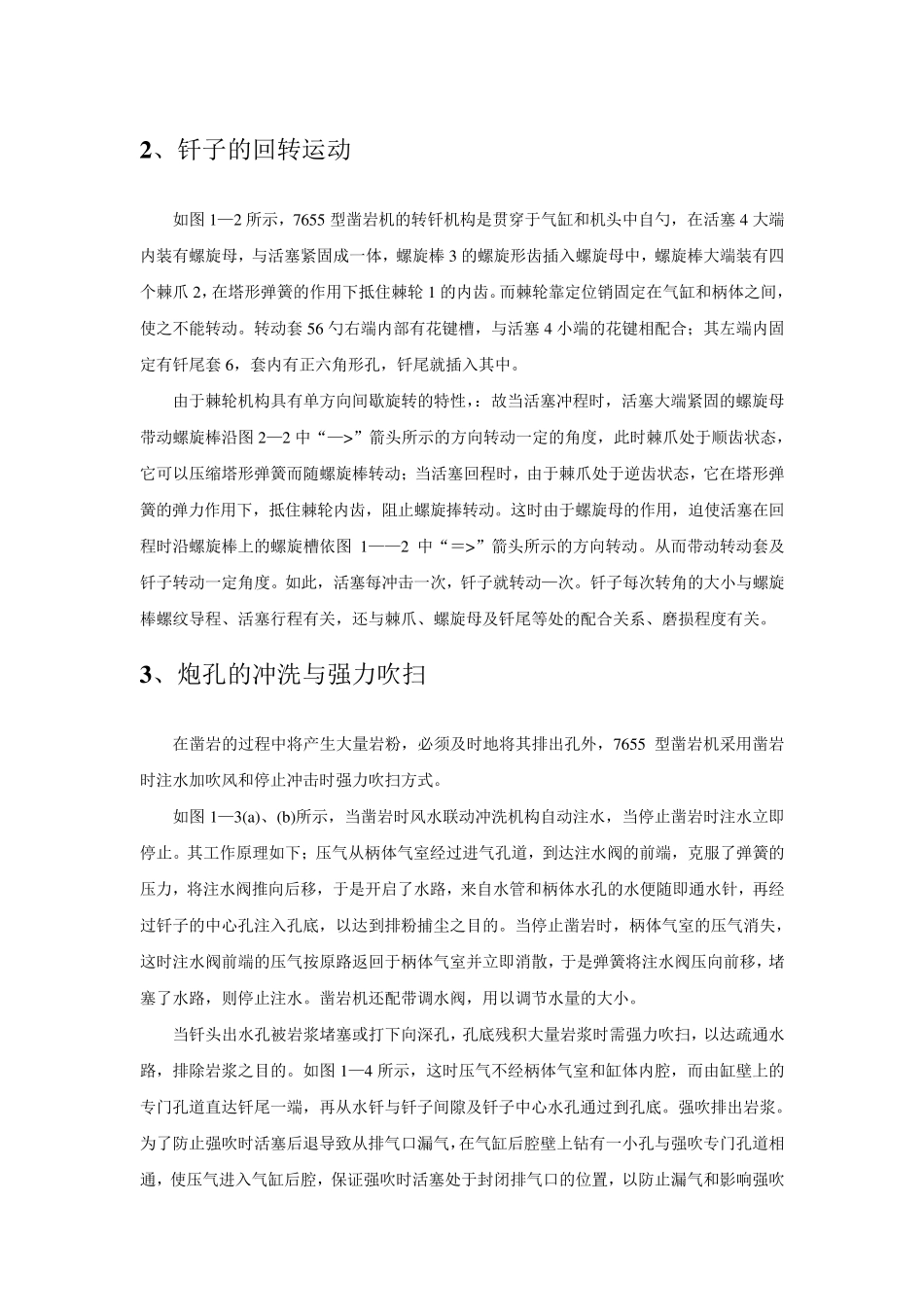

凿岩机工作原理与结构实验 一、实验目的 掌握7655 型凿岩机的配气、转钎、排粉和气腿工作原理。了解FY 一200A 型注油器的自动注油原理。熟悉各部构造。 二、实验原理 l、配气与活塞往复运动 凿岩机是以压缩空气为动力的，在配气装置的调节下，时而使压缩空气进入气缸后腔推动活塞向前运动(称冲程)，完成对钎子的冲击动作；时而使压缩空气进入气缸前腔推动活塞向后运动(称回程)，完成钎子的回转运动。活塞的往复运动是靠配气装置来自动调节，使其运动持续进行，以达到凿眼之目的。 下面将按图1——l来分别讲解冲程与回程的配气工作原理。 1) 冲程 当活塞7 位于后缸，配气阀 8 处于左侧，从柄体操纵阀孔 1 进来的压气，经气路 2、3、4、5 和6，进入气缸9 的后腔，而前腔经排气孔与大气相通，故活塞在压气压力作用下，迅速向右运动，最终撞击钎尾。在活塞向右运动的过程中，活塞先封闭排气口，此时前缸仍由活塞上的花键槽向钎尾套泄气，以减少背压，较小影响活塞的加速运动而增大其行程和防止冲洗水倒流入缸内，直到冲击点前7～8 毫米 ，花键槽才 被 导 向套10 所 堵 死 。活塞继 续高 速前移 ，气缸气体被 压缩而压力上升 ，经气路 11、12，作用在配气阀的后面。与此同 时，活塞已 把 排气口打 开 ，大量 压缩空气则 由气路 4、5 经阀前侧 1 毫米 缝 隙 、气道 6、后腔和排气口而排出 。高 速气体从阀前侧流过，降 低 了气体对阀前面的压力，于是阀开 始 前移 ，经 2～3 毫秒 的时间 ，它 便 移 到右侧封闭了气孔 6，使气路 4、5 和12、1l联 通，于是活塞冲程结束 ，回程开 始 。 2) 回程 此时活塞位于气缸前腔，配气阀处于右侧；压气经气路 1、2、3、4、5、12 和11，进 入气缸前腔，作用于活塞右端，因气缸后腔通大气，故活塞向左运动。在运动过程中，后移7～8 毫米，花键开始泄气，再后移4～5 毫米，活塞左端面封闭排气口，再后移后腔气体被压缩，压力升高；当后移到前腔与排气口相通时，·大量压气由气道 4、5 经阀后侧流过，降低了对阀后侧的压力，则驱使阀后移，经 2～3 毫秒时间，阀便移至左侧，封阀了前腔气道12、11，打开了阀套孔 6，由操纵阀孔 l送来的压气再次进入气缸后腔，于是又开始了第二个冲程。 2 、钎子的回转运动 如图1—2 所示，7655 型凿岩机的转钎机构是贯穿于气缸和机头中自勺，在活塞 4 大端内装有螺旋母，与活塞紧固成一体，...
