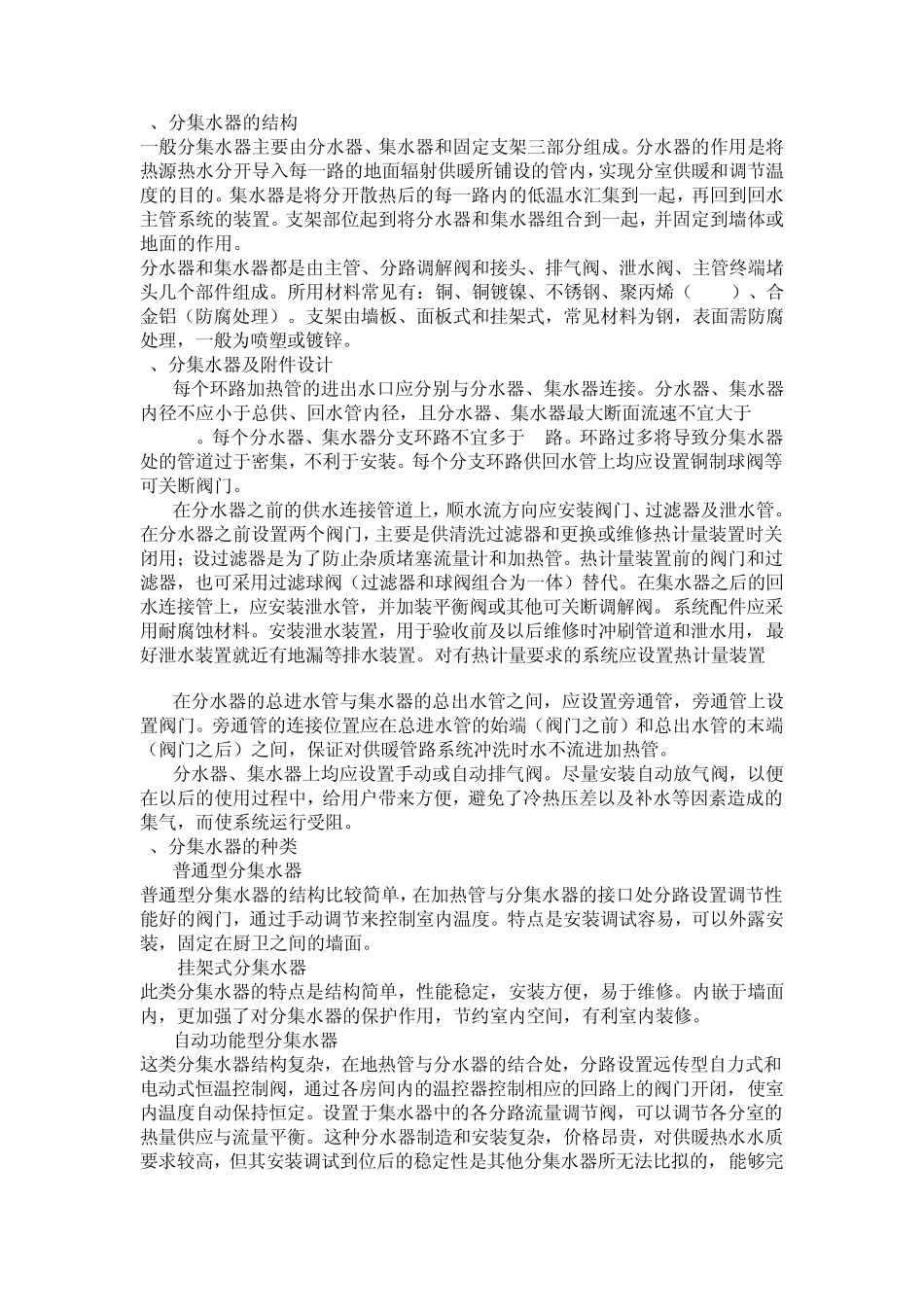

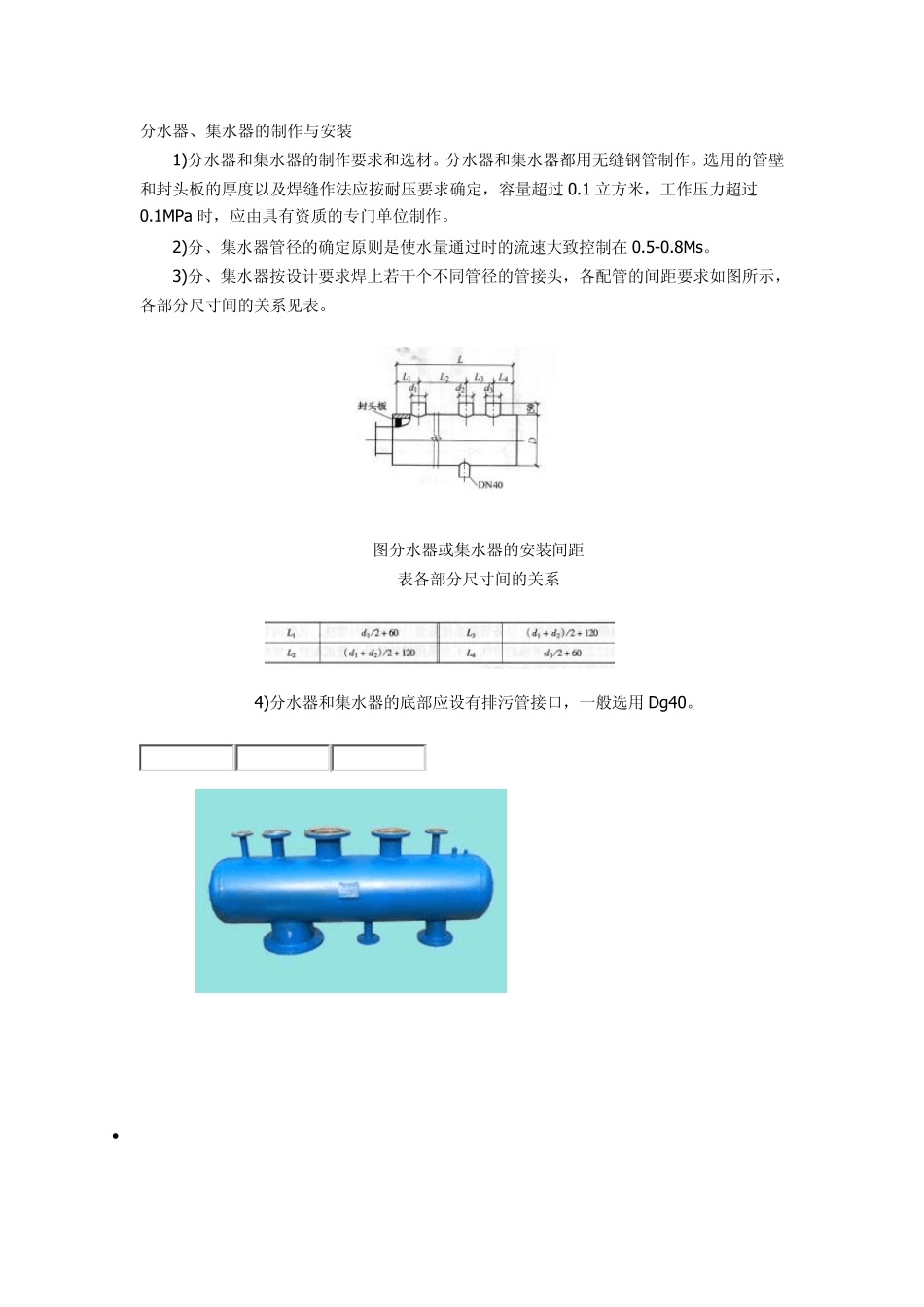

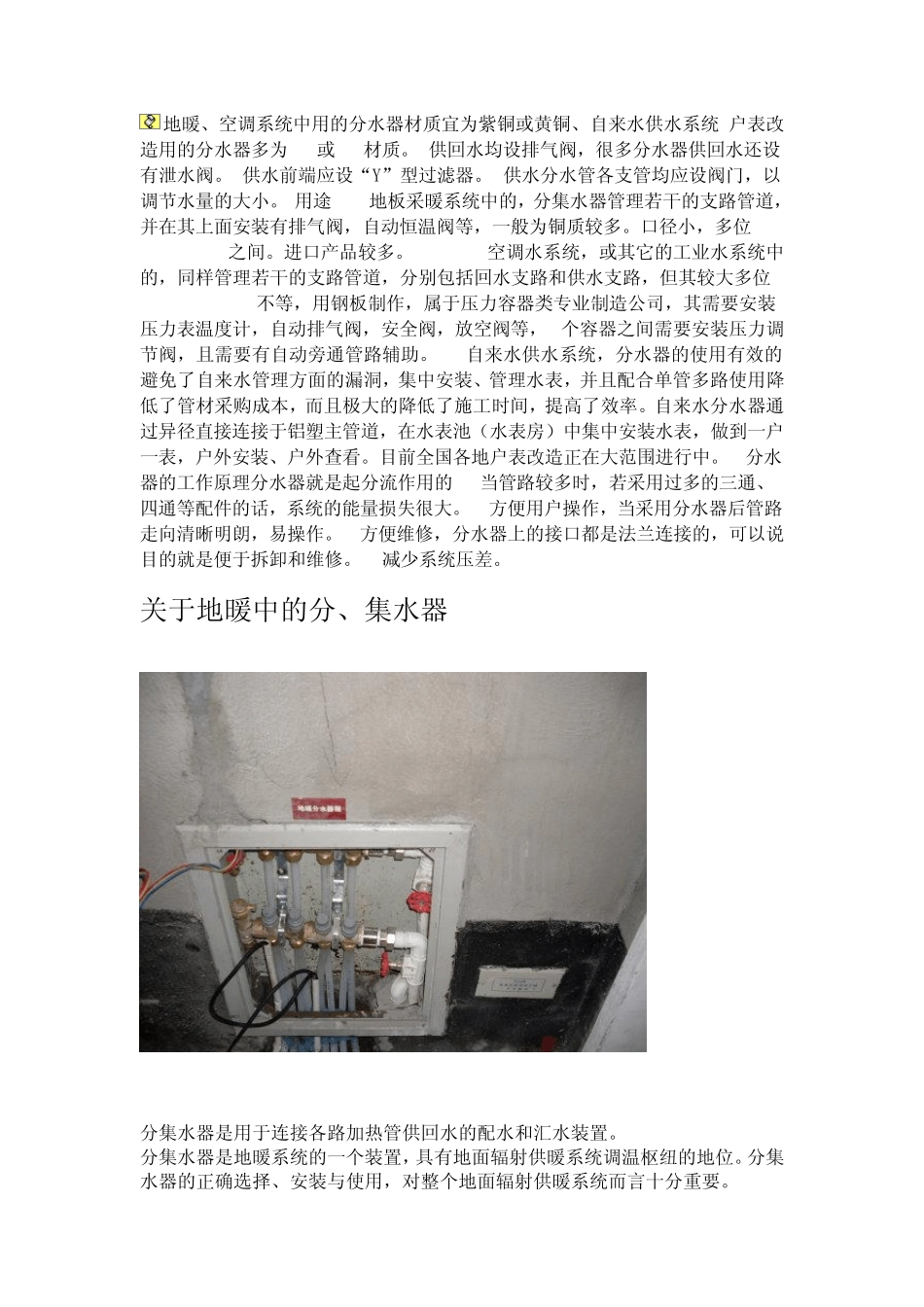

分水器、集水器的制作与安装 1)分水器和集水器的制作要求和选材。分水器和集水器都用无缝钢管制作。选用的管壁和封头板的厚度以及焊缝作法应按耐压要求确定，容量超过 0.1 立方米，工作压力超过0.1MPa 时，应由具有资质的专门单位制作。 2)分、集水器管径的确定原则是使水量通过时的流速大致控制在 0.5-0.8Ms。 3)分、集水器按设计要求焊上若干个不同管径的管接头，各配管的间距要求如图所示，各部分尺寸间的关系见表。 图分水器或集水器的安装间距 表各部分尺寸间的关系 4)分水器和集水器的底部应设有排污管接口，一般选用 Dg40。  地暖、空调系统中用的分水器材质宜为紫铜或黄铜、自来水供水系统 户表改造用的分水器多为PP或PE材质。 供回水均设排气阀，很多分水器供回水还设有泄水阀。 供水前端应设“Y”型过滤器。 供水分水管各支管均应设阀门，以调节水量的大小。 用途 1. 地板采暖系统中的，分集水器管理若干的支路管道，并在其上面安装有排气阀，自动恒温阀等，一般为铜质较多。口径小，多位DN25-DN40之间。进口产品较多。 2. 空调水系统，或其它的工业水系统中的，同样管理若干的支路管道，分别包括回水支路和供水支路，但其较大多位DN350-DN1500不等，用钢板制作，属于压力容器类专业制造公司，其需要安装压力表温度计，自动排气阀，安全阀，放空阀等，2个容器之间需要安装压力调节阀，且需要有自动旁通管路辅助。 3.自来水供水系统，分水器的使用有效的避免了自来水管理方面的漏洞，集中安装、管理水表，并且配合单管多路使用降低了管材采购成本，而且极大的降低了施工时间，提高了效率。自来水分水器通过异径直接连接于铝塑主管道，在水表池（水表房）中集中安装水表，做到一户一表，户外安装、户外查看。目前全国各地户表改造正在大范围进行中。 分水器的工作原理分水器就是起分流作用的1.当管路较多时，若采用过多的三通、四通等配件的话，系统的能量损失很大。2.方便用户操作，当采用分水器后管路走向清晰明朗，易操作。3.方便维修，分水器上的接口都是法兰连接的，可以说目的就是便于拆卸和维修。4.减少系统压差。 关于地暖中的分、集水器 分集水器是用于连接各路加热管供回水的配水和汇水装置。 分集水器是地暖系统的一个装置，具有地面辐射供暖系统调温枢纽的地位。分集水器的正确选择、安装与使用，对整个地面辐射供暖系统而言十分重要。 1、分集水器的结构 一般分集水器主要由分水器、集水器和...
