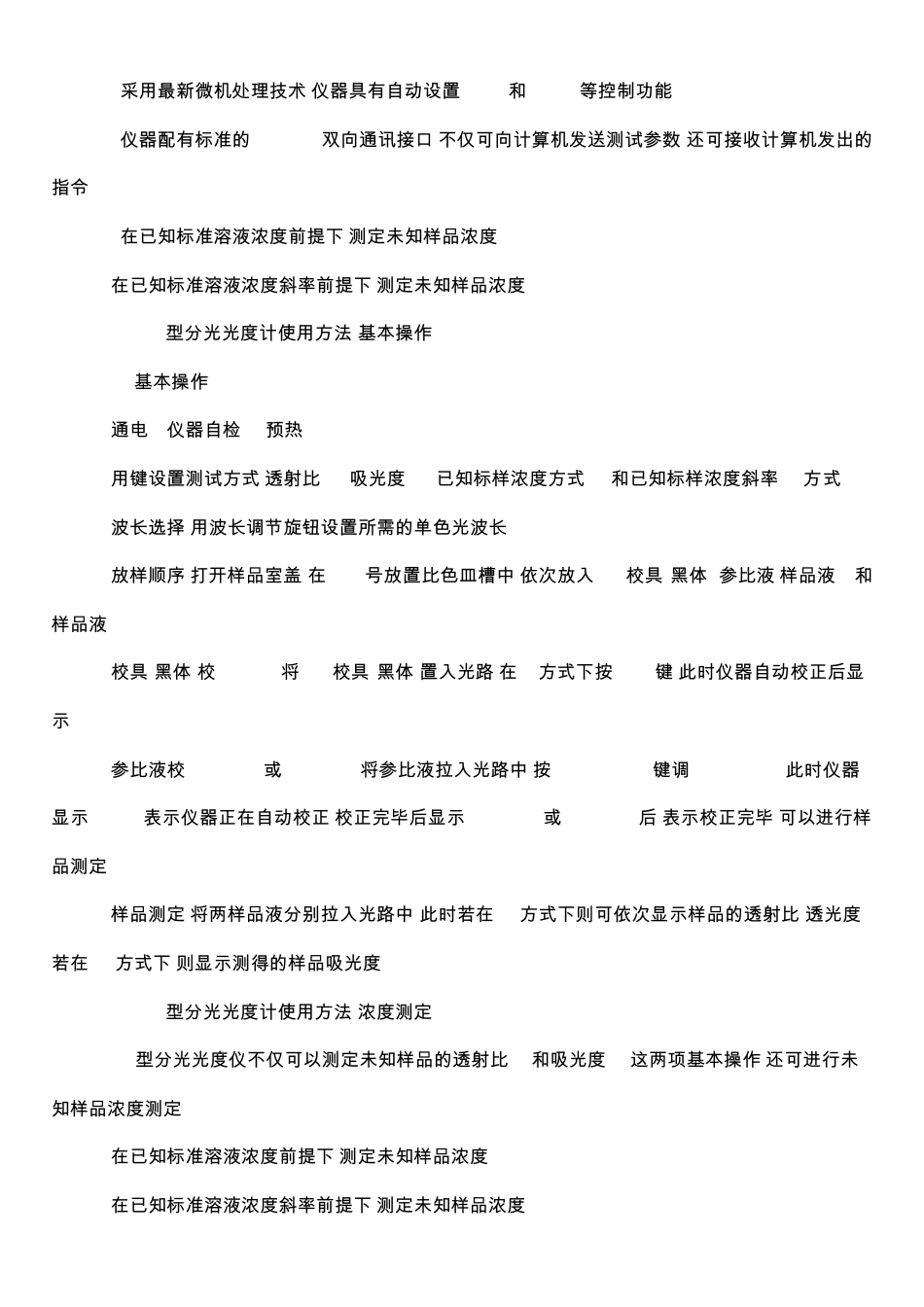

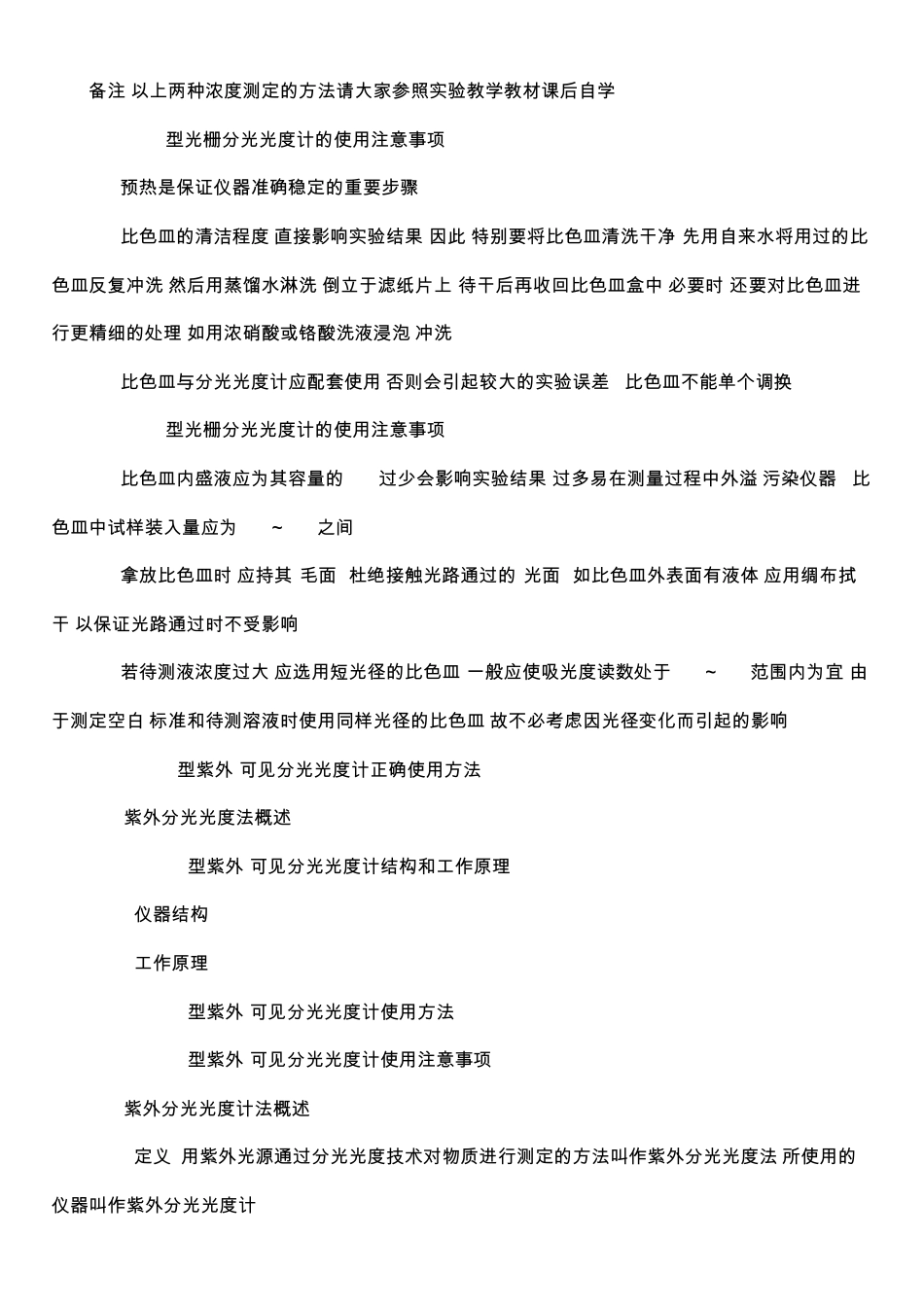

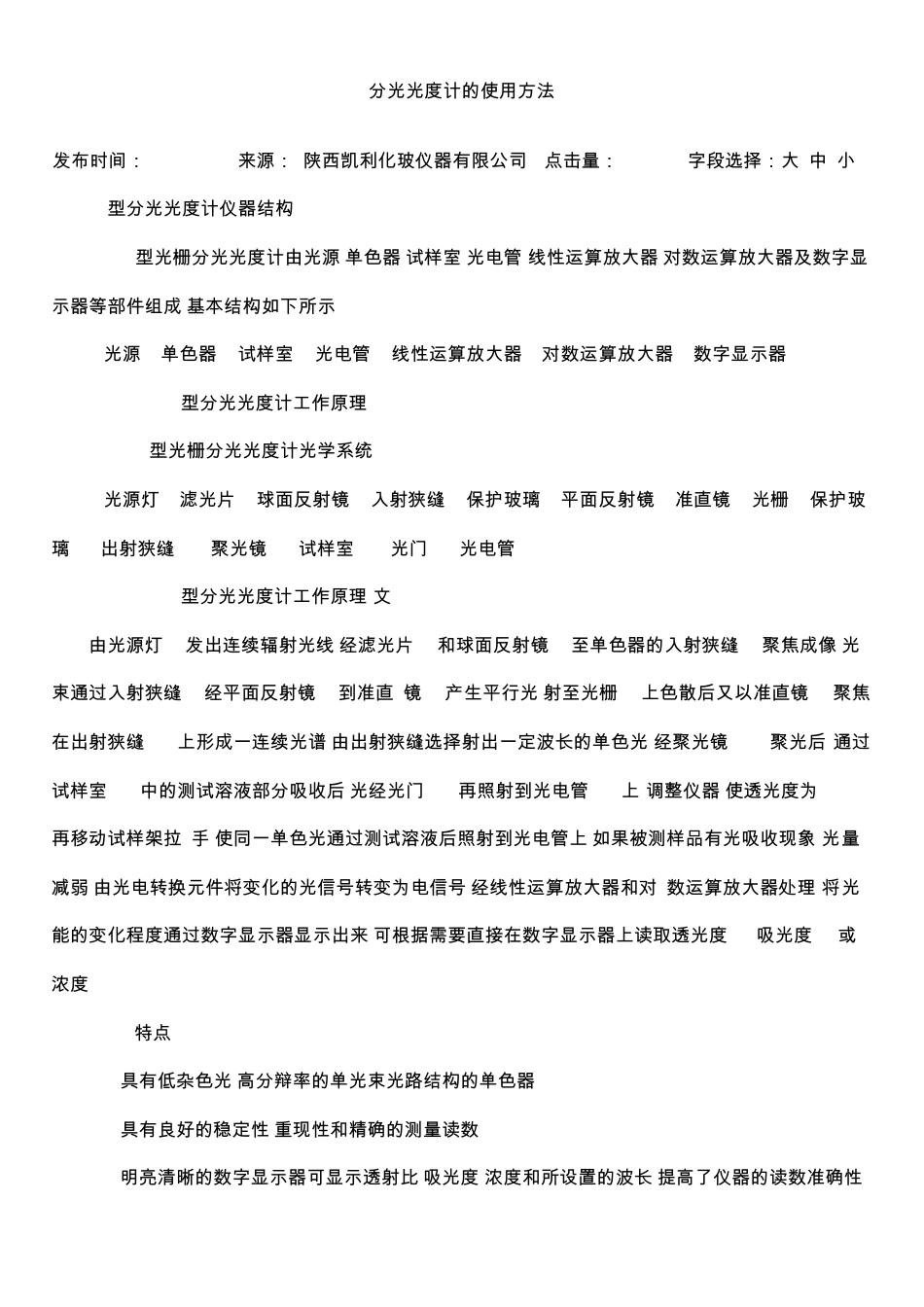

分 光 光 度 计 的 使 用 方 法 发 布 时 间 ： 11-10-07 来 源 ： 陕 西 凯 利 化 玻 仪 器 有 限 公 司 点 击 量 ： 11232 字 段 选 择 ： 大 中 小 7200型 分 光 光 度 计 仪 器 结 构 7200型 光 栅 分 光 光 度 计 由 光 源 ,单 色 器 ,试 样 室 ,光 电 管 ,线 性 运 算 放 大 器 ,对 数 运 算 放 大 器 及 数 字 显示 器 等 部 件 组 成 ,基 本 结 构 如 下 所 示 . 1.光 源 ;2.单 色 器 ;3.试 样 室 ;4.光 电 管 ;5.线 性 运 算 放 大 器 ;6.对 数 运 算 放 大 器 ;7.数 字 显 示 器 1.1.2 7200型 分 光 光 度 计 工 作 原 理 7 2 0 0型 光 栅 分 光 光 度 计 光 学 系 统 1.光 源 灯 ;2.滤 光 片 ;3.球 面 反 射 镜 ;4.入 射 狭 缝 ;5.保 护 玻 璃 ;6.平 面 反 射 镜 ;7.准 直 镜 ;8.光 栅 ;9.保 护 玻璃 ;10.出 射 狭 缝 ; 11.聚 光 镜 ;12.试 样 室 ; 13.光 门 ;14.光 电 管 ; 1.1.2 7200型 分 光 光 度 计 工 作 原 理 (文 ) 由 光 源 灯 (1)发 出 连 续 辐 射 光 线 ,经 滤 光 片 (2)和 球 面 反 射 镜 (3)至 单 色 器 的 入 射 狭 缝 (4)聚 焦 成 像 ,光束 通 过 入 射 狭 缝 (4)经 平 面 反 射 镜 (6)到 准 直 镜 (7)产 生 平 行 光 ,射 至 光 栅 (8)上 色 散 后 又 以 准 直 镜 (7)聚 焦在 出 射 狭 缝 (10)上 形 成 一连 续 光 谱,由 出 射 狭 缝 选 择 射 出 一定波长的 单 色 光 ,经 聚 光 镜 (11)聚 光 后 ,通 过试 样 室 (12)中 的 测试 溶液部 分 吸收后 ,光 经 光 门 (13)再照射 到 光 电 管 (14)上 .调整仪 器 ,使 透光 度 为 100%,再移动试 样 架拉 手,使 同一单 色 光 通 过 测试 溶液后 照射 到 光 电 管 上 .如 果被测样 品有 光 吸收现象,光 量减弱,由 光 电 转换元件 将变化 的 光 信号转变为电 信号,经 线 性 运 算 放 大 器 和 对 数 运 算 放 大 器 处理 ,将光能的 变化 程度 通 过 数 字 显 示 器 显 示 出 来 .可根据需要直 接在 数 字 显 示 器 上 读取透光...
