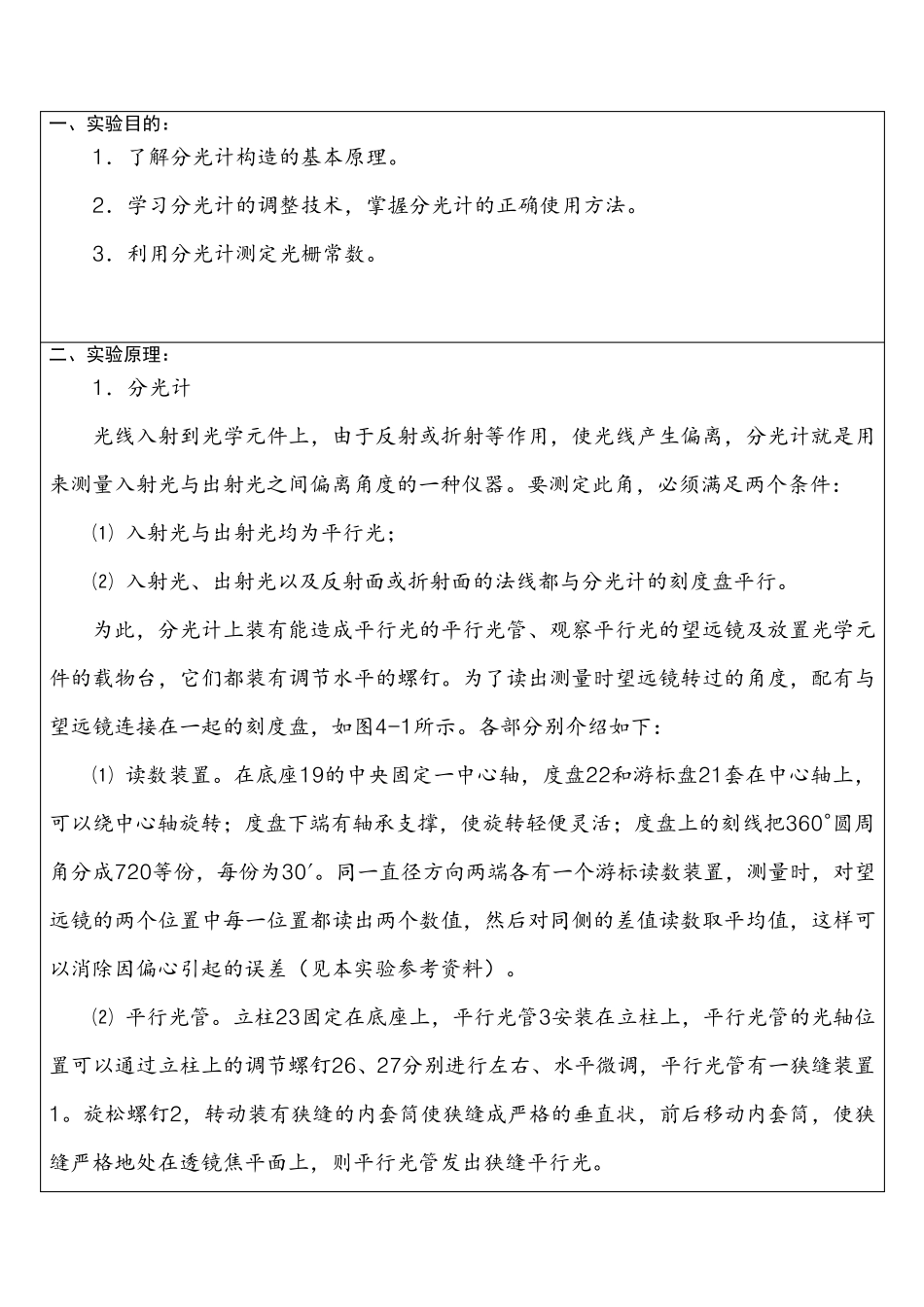

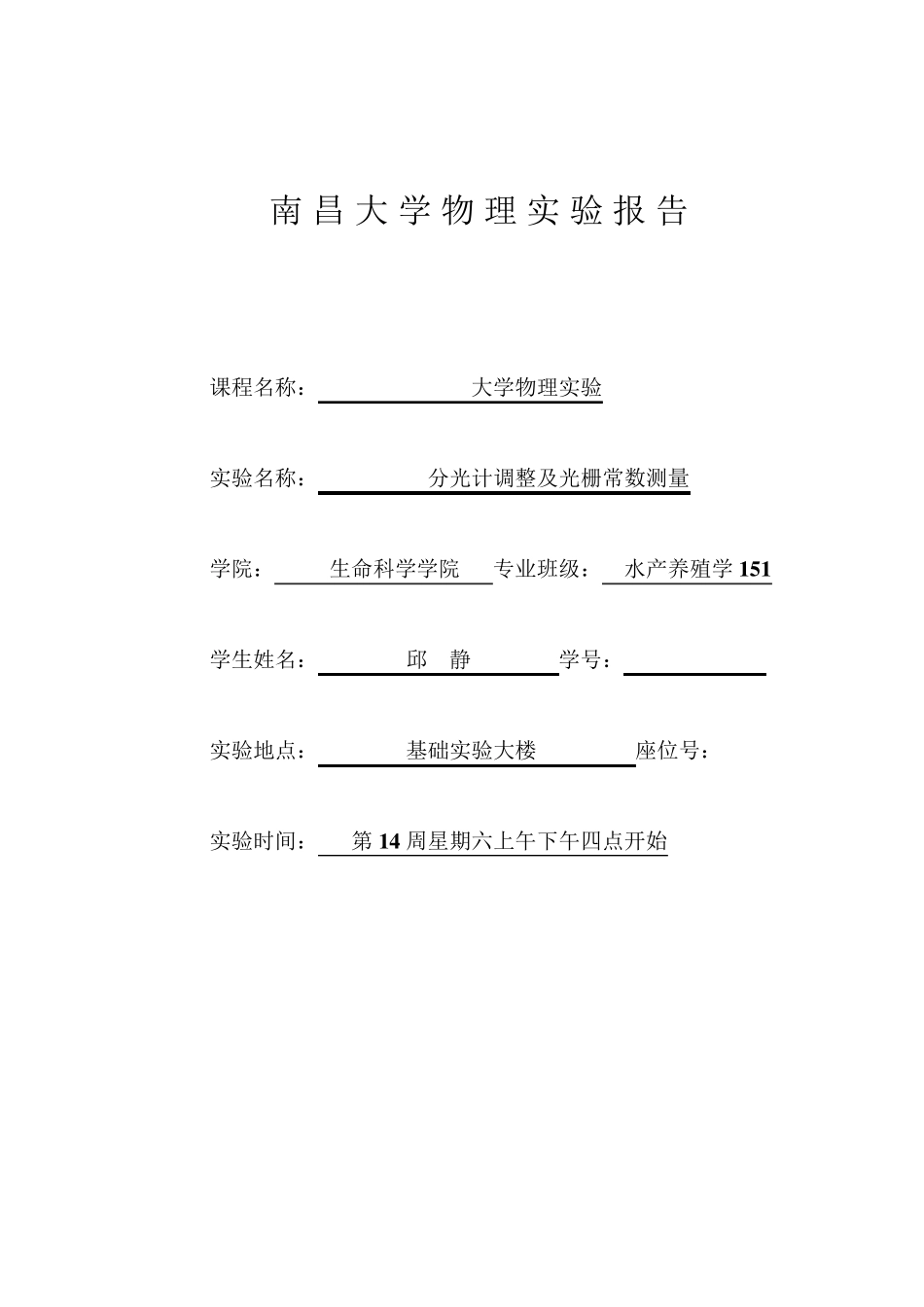

南昌大学物理实验报告 课程名称: 大学物理实验 实验名称: 分光计调整及光栅常数测量 学院: 生命科学学院 专业班级: 水产养殖学1 5 1 学生姓名: 邱 静 学号: ********** 实验地点: 基础实验大楼 座位号: 实验时间: 第1 4 周星期六上午下午四点开始 一、实验目的: 1.了解分光计构造的基本原理。 2.学习分光计的调整技术,掌握分光计的正确使用方法。 3.利用分光计测定光栅常数。 二、实验原理: 1.分光计 光线入射到光学元件上,由于反射或折射等作用,使光线产生偏离,分光计就是用来测量入射光与出射光之间偏离角度的一种仪器。要测定此角,必须满足两个条件: ⑴ 入射光与出射光均为平行光; ⑵ 入射光、出射光以及反射面或折射面的法线都与分光计的刻度盘平行。 为此,分光计上装有能造成平行光的平行光管、观察平行光的望远镜及放置光学元件的载物台,它们都装有调节水平的螺钉。为了读出测量时望远镜转过的角度,配有与望远镜连接在一起的刻度盘,如图4-1所示。各部分别介绍如下: ⑴ 读数装置。在底座19的中央固定一中心轴,度盘22和游标盘21套在中心轴上,可以绕中心轴旋转;度盘下端有轴承支撑,使旋转轻便灵活;度盘上的刻线把360°圆周角分成720等份,每份为30′。同一直径方向两端各有一个游标读数装置,测量时,对望远镜的两个位置中每一位置都读出两个数值,然后对同侧的差值读数取平均值,这样可以消除因偏心引起的误差(见本实验参考资料)。 ⑵ 平行光管。立柱23固定在底座上,平行光管3安装在立柱上,平行光管的光轴位置可以通过立柱上的调节螺钉26、27分别进行左右、水平微调,平行光管有一狭缝装置1。旋松螺钉2,转动装有狭缝的内套筒使狭缝成严格的垂直状,前后移动内套筒,使狭缝严格地处在透镜焦平面上,则平行光管发出狭缝平行光。 ⑶ 望远镜。阿贝自准直望远镜8安装在支臂14上,支臂和转座20固定在一起并套在度盘上。当松开制动螺钉16时,转座和度盘可以相对转动,当旋紧此制动螺钉,转座和度盘一起旋转。旋紧制动架18与底座上的制动螺钉17时,借助于此制动架末端上的调节螺钉15可以对望远镜进行左右转动微调。望远镜的光轴位置,可以通过螺钉12、13分别进行水平、左右微调。 阿贝自准直望远镜内部结构如图12-2所示,从目镜所见分划板视场如图4-3。旋目镜调焦手轮11,使目镜中能十分清晰地看到分划板上的分划线。旋松螺钉9,转动目镜组10使分划线成水平状。前后移...
