分层给煤装置技术说明VIP免费

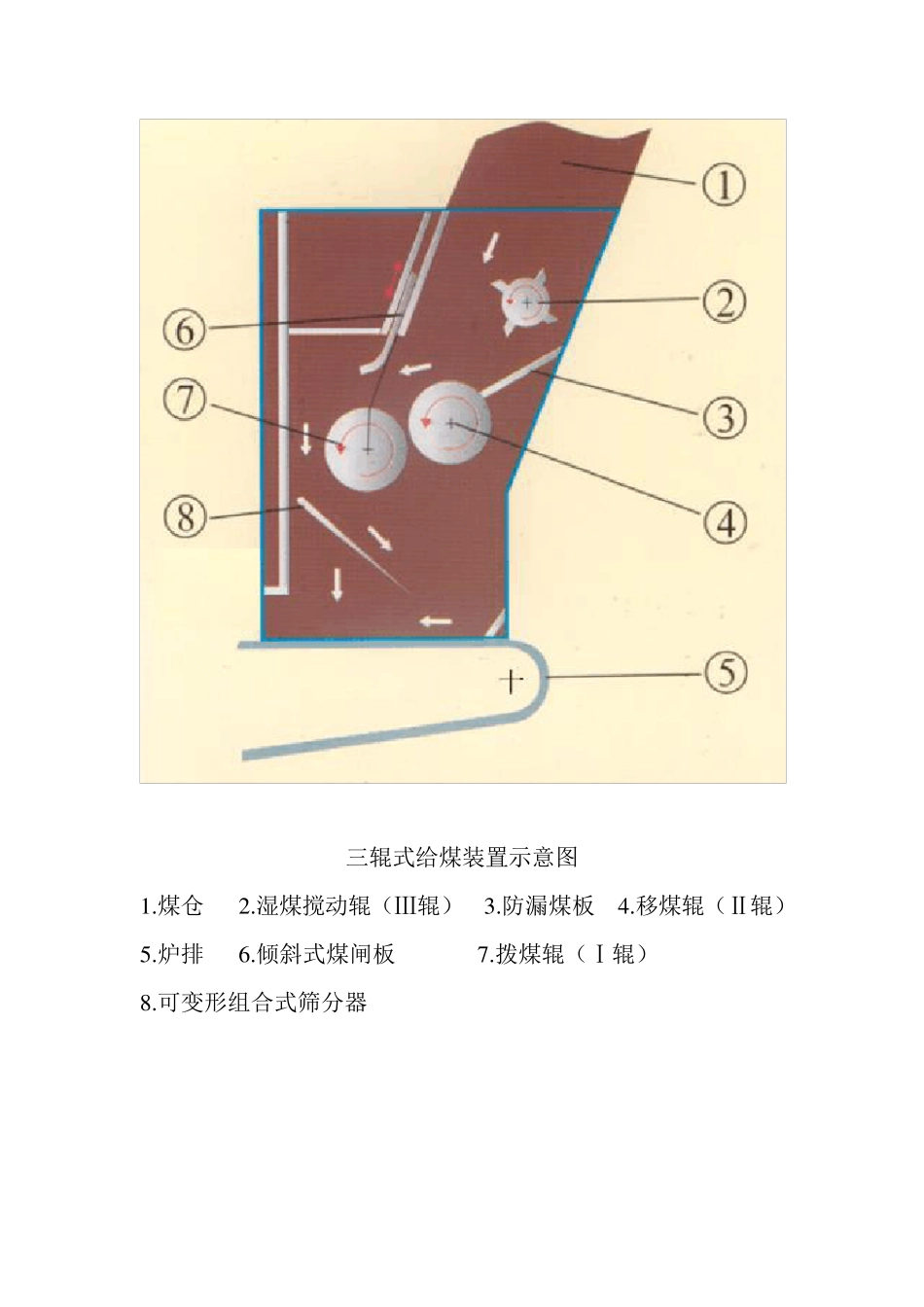

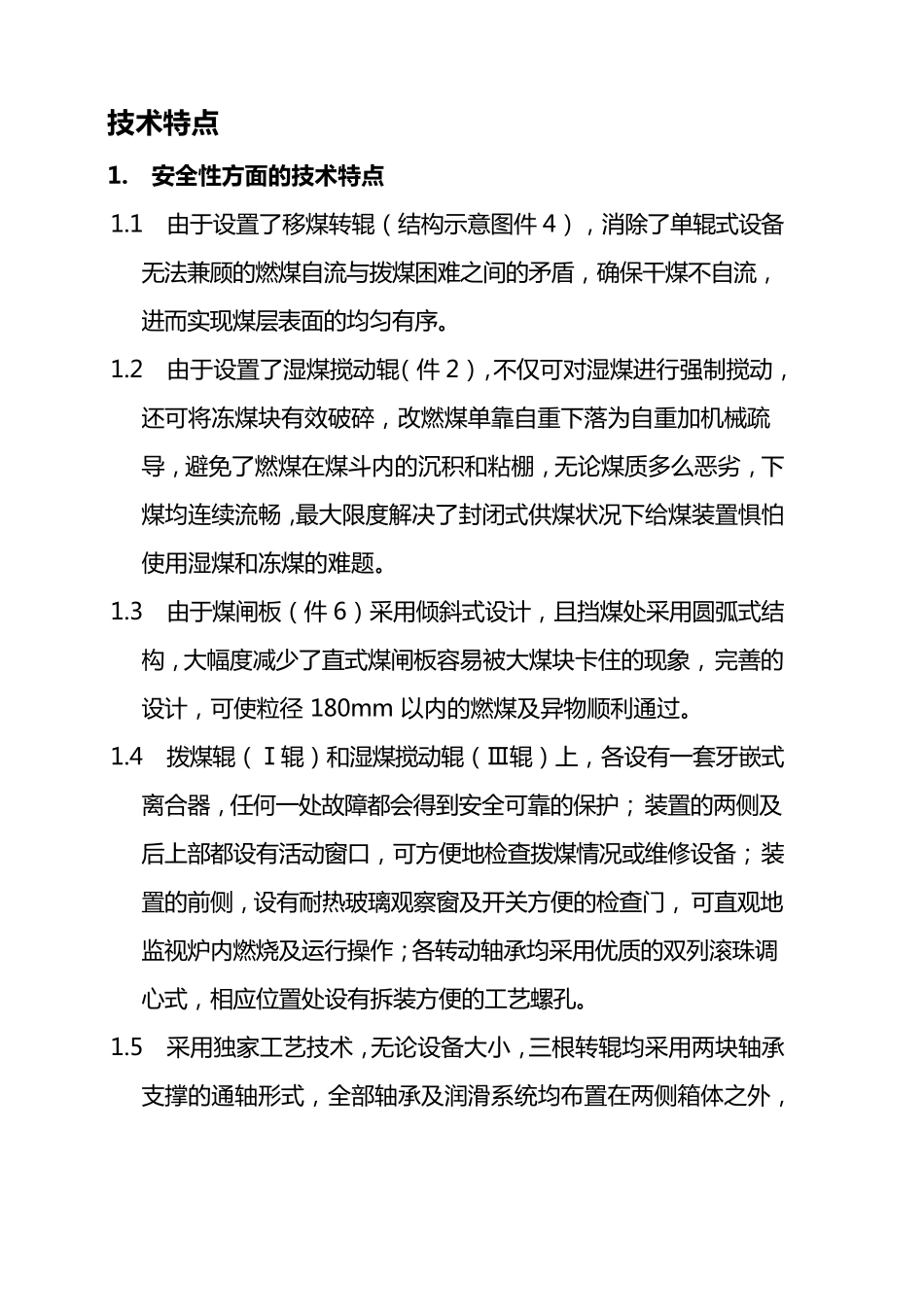

三辊式给煤装置示意图 1 .煤仓 2 .湿煤搅动辊（Ⅲ辊） 3 .防漏煤板 4 .移煤辊（Ⅱ辊） 5 .炉排 6 .倾斜式煤闸板 7 .拨煤辊（Ⅰ辊） 8 .可变形组合式筛分器 技 术 特 点 1. 安 全性方面的技 术 特 点 1.1 由于设置了移煤转辊（结构示意图件 4），消除了单辊式设备无法兼顾的燃煤自流与拨煤困难之间的矛盾，确保干煤不自流，进而实现煤层表面的均匀有序。 1.2 由于设置了湿煤搅动辊（件 2），不仅可对湿煤进行强制搅动，还可将冻煤块有效破碎，改燃煤单靠自重下落为自重加机械疏导，避免了燃煤在煤斗内的沉积和粘棚，无论煤质多么恶劣，下煤均连续流畅，最大限度解决了封闭式供煤状况下给煤装置惧怕使用湿煤和冻煤的难题。 1.3 由于煤闸板（件 6）采用倾斜式设计，且挡煤处采用圆 弧 式结构，大幅 度减 少 了直 式煤闸板容 易 被 大煤块卡 住 的现象 ，完 善 的设计，可使粒 径180mm 以 内的燃煤及 异 物 顺 利 通 过 。 1.4 拨煤辊（Ⅰ辊）和湿煤搅动辊（Ⅲ辊）上，各设有一套牙嵌式离合器，任何一处故障都会得到安全可靠的保护；装置的两侧及后上部都设有活动窗口，可方便地检查拨煤情况或维修设备；装置的前侧，设有耐热玻璃观察窗及 开关方便的检查门， 可直 观地监视炉内燃烧及 运行操作；各转动轴承均采用优质的双列滚珠调心式，相应位置处设有拆装方便的工艺螺孔。 1.5 采用独家工艺技术，无论设备大小，三根转辊均采用两块轴承支撑的通 轴形式，全部轴承及 润滑系统均布置在两侧箱体之外，不接触燃煤，既便于维修保养，又确保不发生影响安全运行的挠 度变形。而三块轴承支撑的双轴联结式结构，中部轴承及润滑系 统埋置在燃煤中工作，细煤粉及水份很容易损坏轴承的密封， 密封系统一旦损坏，拨煤辊会被抱死，整台锅炉将无法使用， 后果不堪想象。 1.6 装置后箱体与锅炉前拱面结合处，可填充 50mm 厚的隔热层，既阻隔漏风又有效防止正压燃烧时可能发生的装置被烧损现象；根据用户需要，还可加装冷却水防护装置。 2. 经 济 性方面的技术特点 2.1 本单位 独 家 专 利 技 术 ——可变形组 合式筛 分 器 ，集 实 现分 层燃 烧的梳 齿 式筛 分 器 与实 现分 行燃烧的波 峰 波 谷 式筛 分 器 的结构 和 功 能于一身 ，可根据煤种 及粒 度的变化 ，随 时变换 结构及炉排 上 的布 煤方 式，使不同 燃煤工况 下 的燃...
