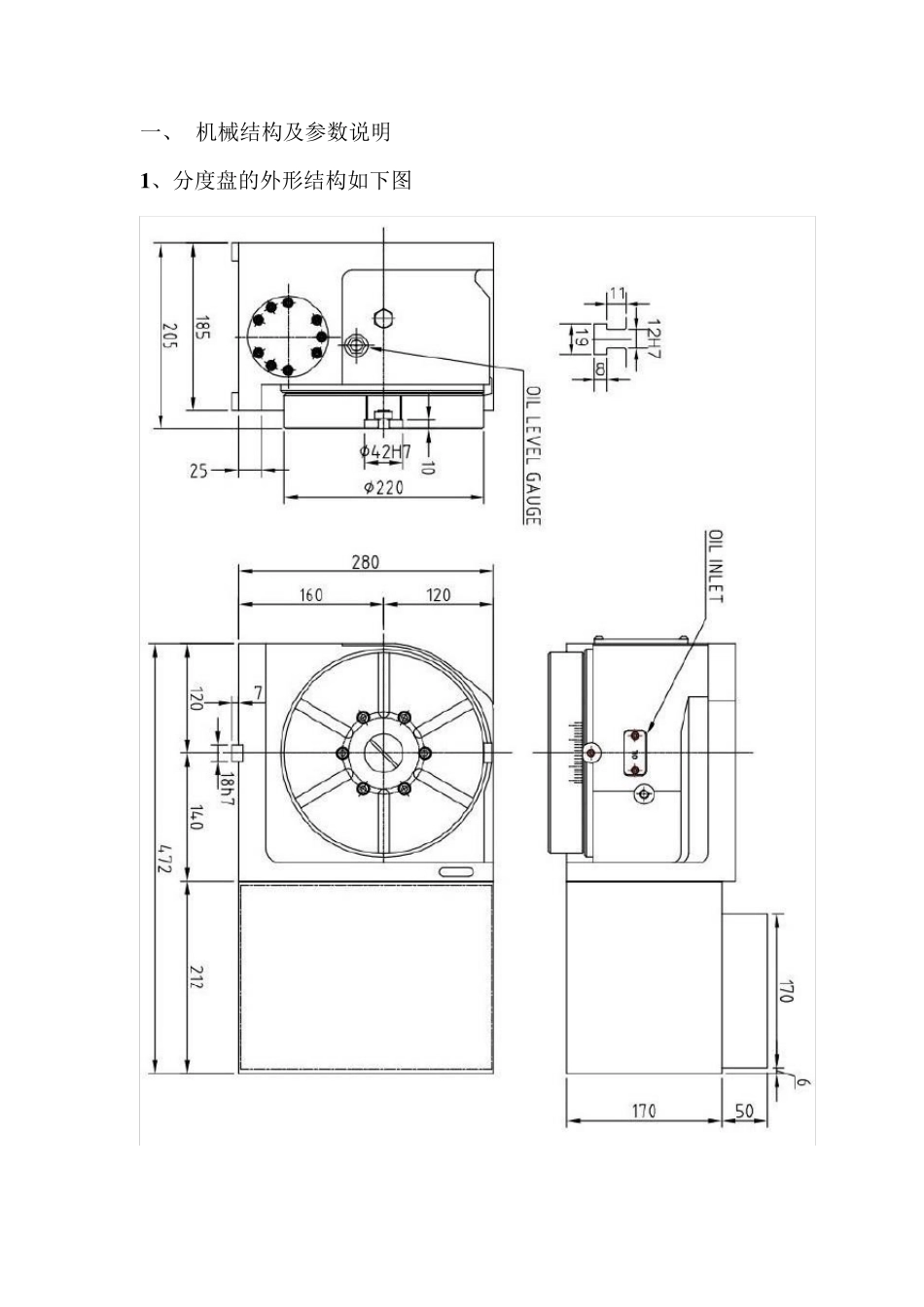

分度盘使用说明书 文件编号：JT-GI-PM-WG-001 编 制： 日 期： 审 核： 日 期： 批 准： 日 期： 受控状态： 版 本 号： A/1 2009 年 月 日发布 2009 年 月 日实施 目 录 一、机械结构及参数说明 二、电控原理 三、操作说明 四、安装工艺 五、安装后的检查 六、使用的注意事项 七、参数设定附表 一、 机械结构及参数说明 1 、分度盘的外形结构如下图 2、常用规格参数说明 型号 参数 VRNC170 (谭兴) FK15125A（烟台） SNC 220（山峰） 花盘直径(mm) 170 160 220 分度头中心高（mm） 135 125 160 花盘中心孔直径（mm） 35H7 20H7 42H7 花盘T 型槽宽度（mm） 12H7 10H10 12H7 贯穿孔径（mm） ------- 64 分度头定位键宽度（mm） 18 18H7 蜗杆输入端空转力矩 Nm ≤0.7 ------ 压缩空气压强 kg/cm² 4—6 4—6 最小设定单位（度） 0.001 ------- 0.001 重复定位精度 4” 容许切削力（kg-m） ------- 50 容许载重（kg）-- 主轴水平 75 80 150 容许载重（kg）--主轴垂直 150 150 伺服电机（FANUC） a 4/4000 ß 4/4000 a 4/4000 总 减 速 比 1： 90 1:90 1： 90 最高允 许转速 rpm 33.3 15 22.2 刹 车 装 置 气动 气动 气动 注 意 ： 当 使 用不 同 品 牌 、不 同 的 马 达 时 ， 外 观 尺 寸 将 有 所 不 同 。 二、 电控原理 1 、 电控原理 分度盘的驱动电机是步进电机或伺服电机，二者都可以在数控系统控制下输出精确定值的角度。利用此功能，分度头内部设计成单级精密蜗杆副机构，经过蜗杆副减速，花盘（工作台）或主轴可以完成转矩更大，分辨率更高的精密分度回转。本公司采用伺服电机配合驱动器驱动分度盘。 2 、 电控连接图 1）、电机驱动及连接图 SVPM:COP10BNC:COP10A第四轴电机编码器线SMA第四轴电机BISV20LEDCXA19BJX5JF1/ENCCX5XCXA19AL2/L1 L3V / U WDCC/DCPCX29MCCCX30ESPCXA20DCOH FANXT3:KN1AXT3:KN1B8686CX4:2CX4:3放电电阻COP10ACOP10BLK2/LK1 LK3 SVPM TB1(LINE)3 、 其他信号连接 1） 松夹信号开关接 X 8.2、COM 2） 原点接近信号开关（PNP）两根线由一个中间继电器转接成 NPN 信号接入系统IO（X9.3、 COM）。 3） 分度盘通过气压控制锁紧与松开，其电磁阀接K12A、Y3.2。 4 、 联机调试 1） 由于该型号分度盘的夹紧、松开只用一个信...
