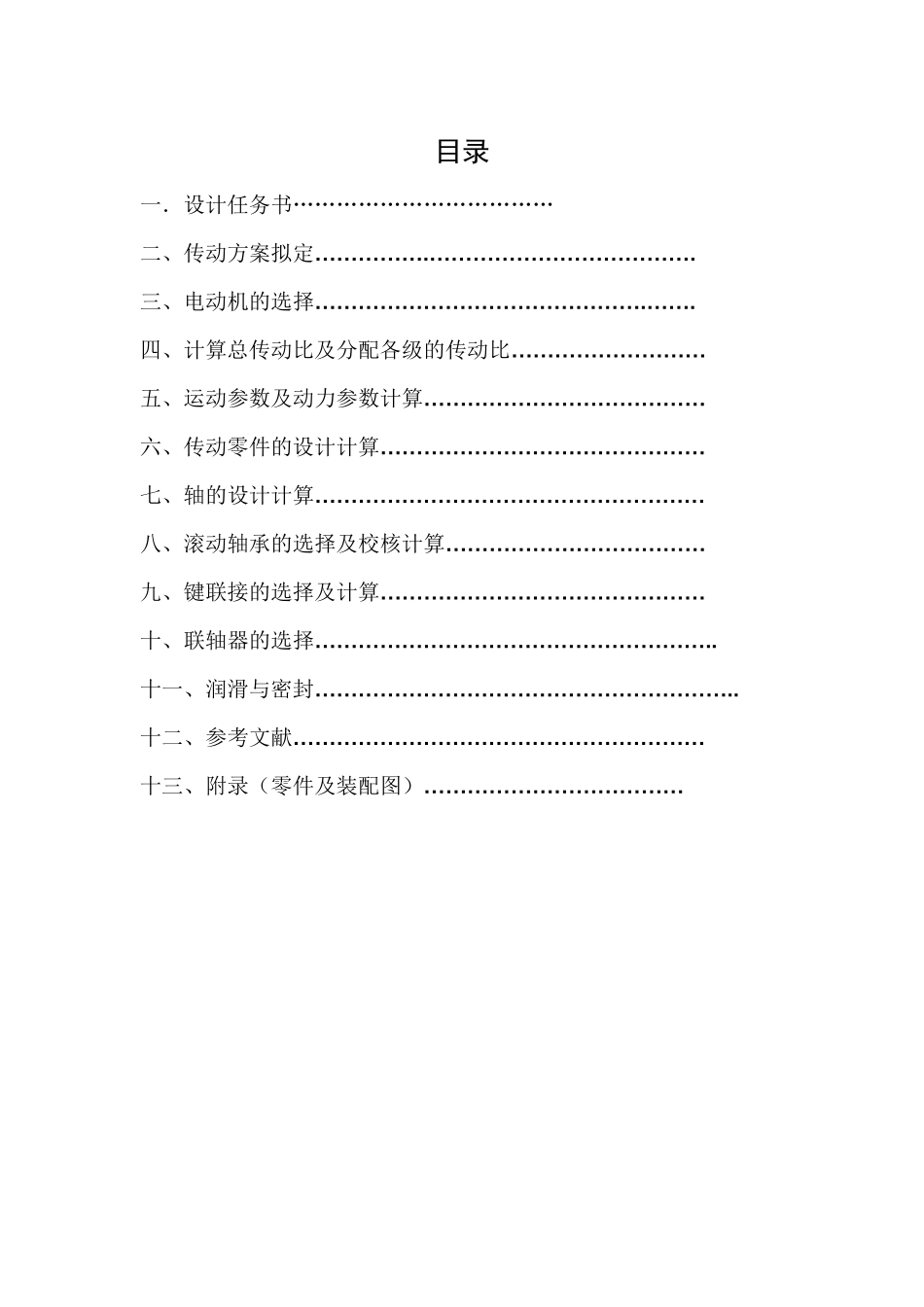

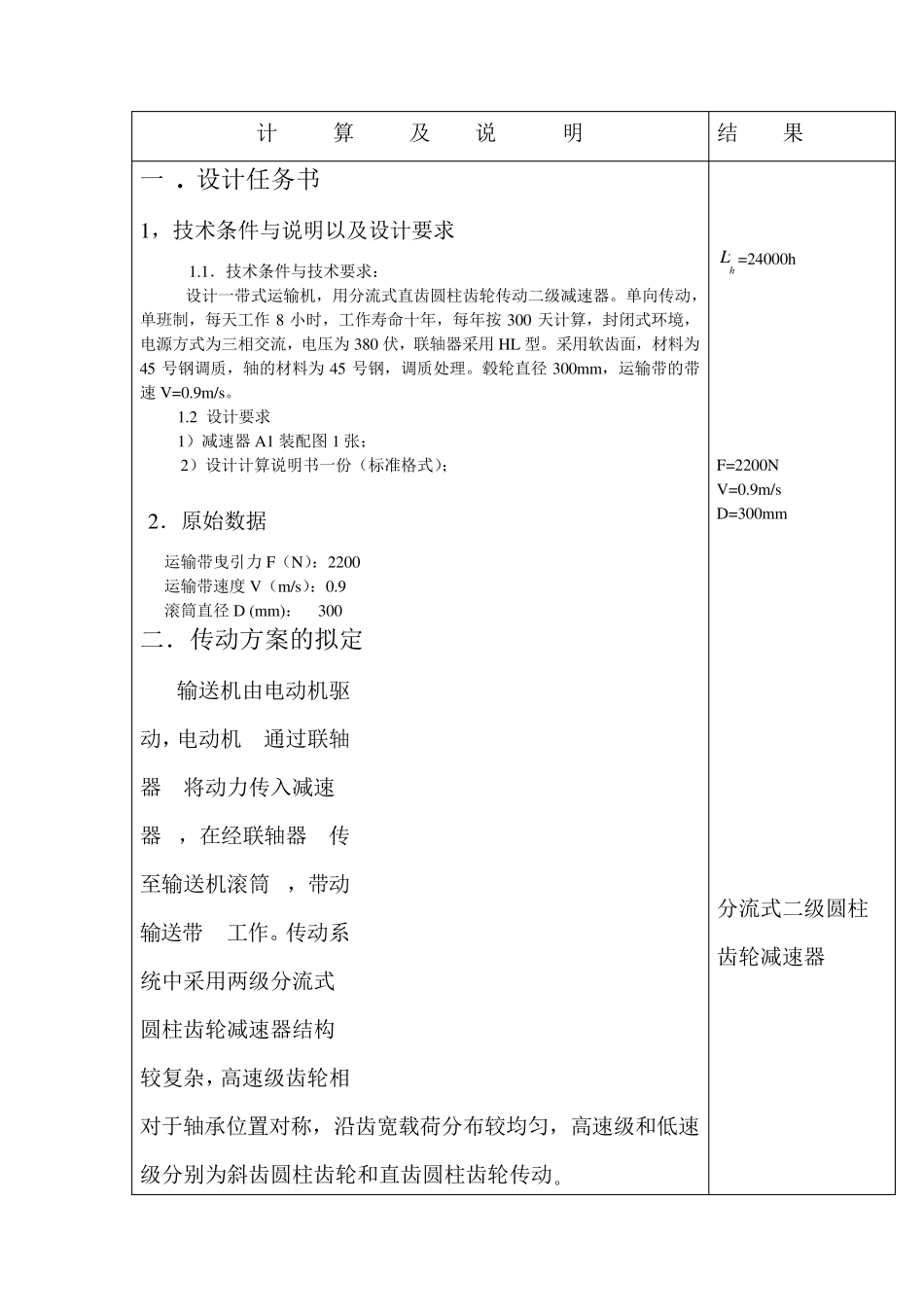

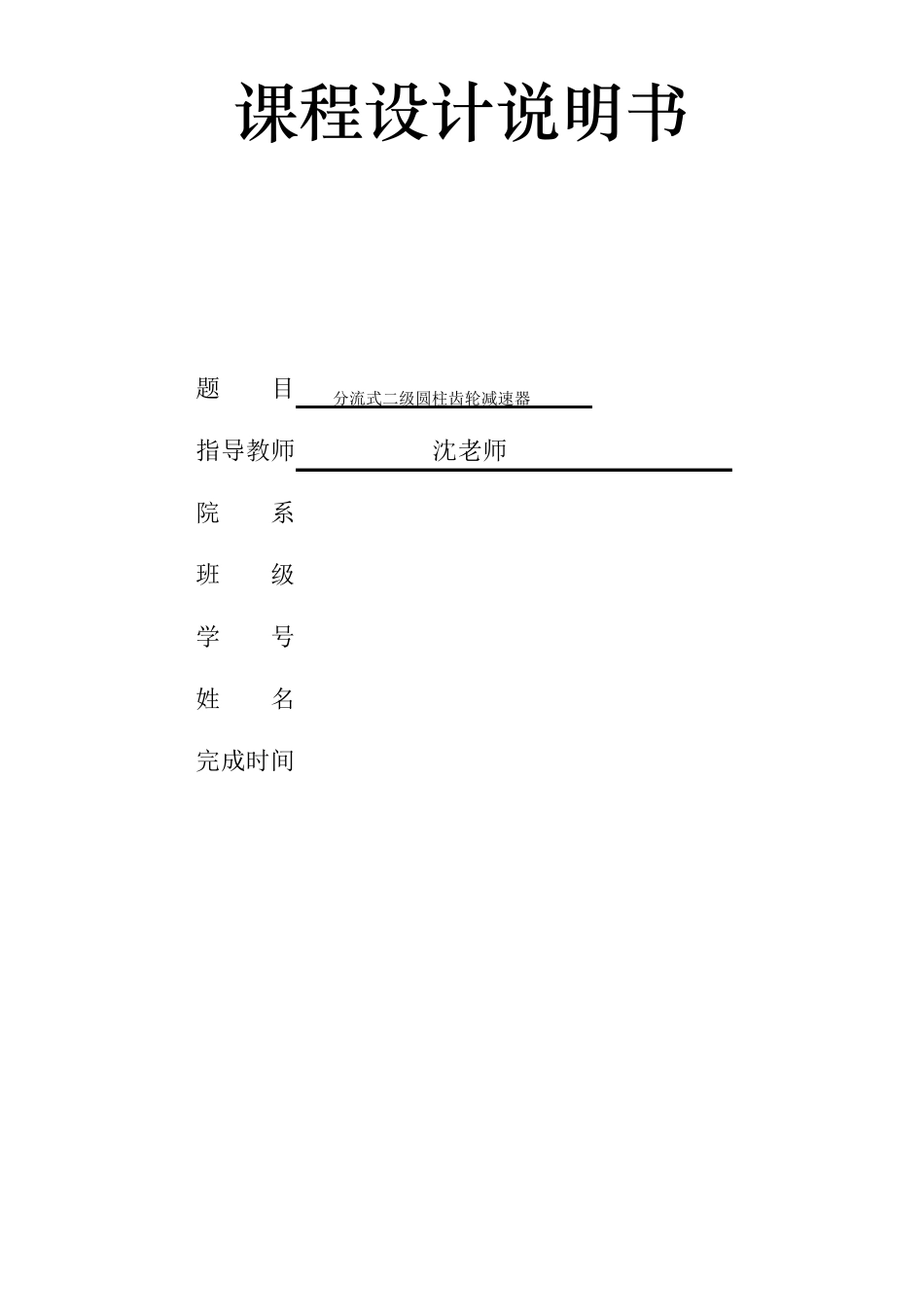

课程设计说明书 题 目 分流式二级圆柱齿轮减速器 指导教师 沈老师 院 系 班 级 学 号 姓 名 完成时间 目录 一．设计任务书……………………………… 二、传动方案拟定… … … … … .… … … … … … … … … … … … . 三、电动机的选择… … … … … … … … … … … … … … … .… … . 四、计算总传动比及分配各级的传动比… … … … … … … … … 五、运动参数及动力参数计算… … … … … … … … … … … … … 六、传动零件的设计计算… … … … … … … … … … … … … … … 七、轴的设计计算… … … … … … … … … … … … … … … … … … 八、滚动轴承的选择及校核计算… … … … … … … … … … … … 九、键联接的选择及计算… … … … … … … … … … … … … … … 十、联轴器的选择… … … … … … … … … … … … … … … … … … .. 十一、润滑与密封… … … … … … … … … … … … … … … … … … … .. 十二、参考文献… … … … … … … … … … … … … … … … … … … 十三、附录（零件及装配图）… … … … … … … … … … … … 计 算 及 说 明 结 果 一 . 设计任务书 1，技术条件与说明以及设计要求 1.1．技术条件与技术要求： 设计一带式运输机，用分流式直齿圆柱齿轮传动二级减速器。单向传动，单班制，每天工作 8 小时，工作寿命十年，每年按 300 天计算，封闭式环境，电源方式为三相交流，电压为 380 伏，联轴器采用HL 型。采用软齿面，材料为45 号钢调质，轴的材料为 45 号钢，调质处理。毂轮直径 300mm，运输带的带速V=0.9m/s。 1.2 设计要求 1）减速器A1 装配图 1 张； 2）设计计算说明书一份（标准格式）； 2．原始数据 运输带曳引力 F（N）：2200 运输带速度 V（m/s）：0.9 滚筒直径 D (mm)： 300 二．传动方案的拟定 输送机由电动机驱动，电动机1通过联轴器2将动力传入减速器3，在经联轴器4传至输送机滚筒 5，带动输送带6工作。传动系统中采用两级分流式圆柱齿轮减速器结构较复杂，高速级齿轮相对于轴承位置对称，沿齿宽载荷分布较均匀，高速级和低速级分别为斜齿圆柱齿轮...
