切割机烟尘净化方案VIP免费

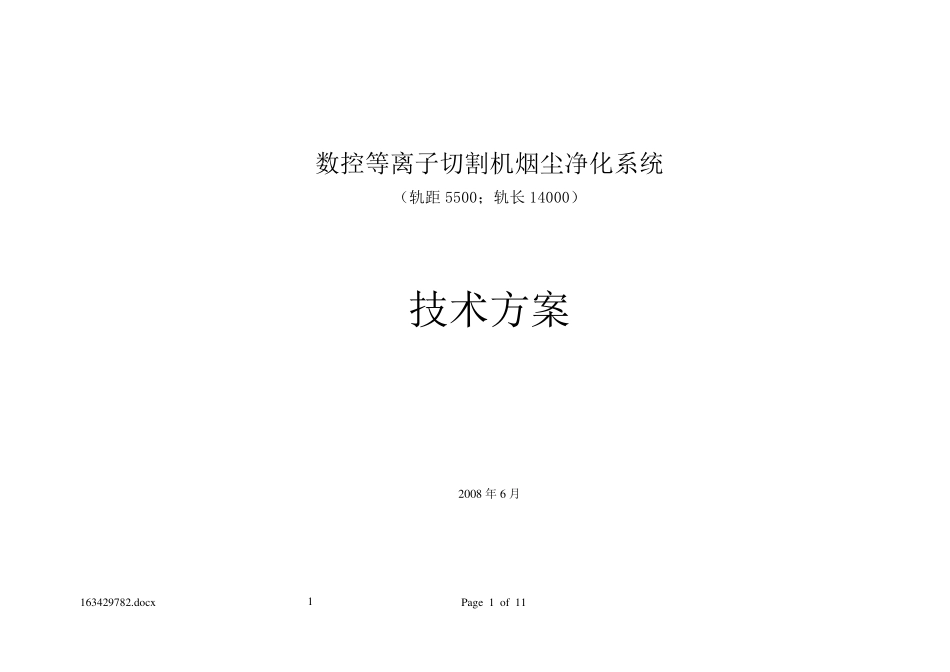

切割机烟尘净化方案_第1页
1/11

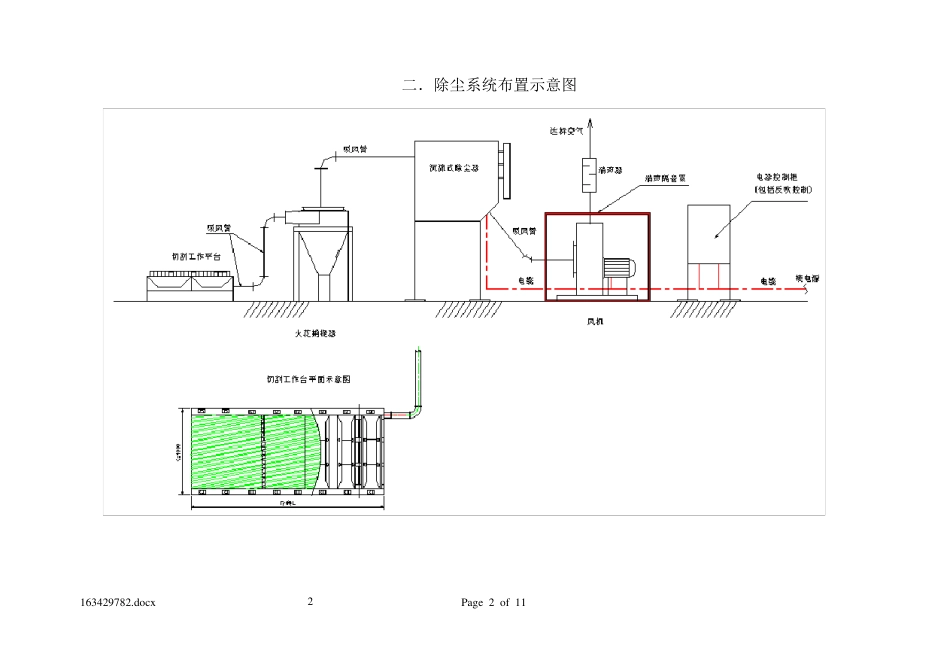

切割机烟尘净化方案_第2页
2/11

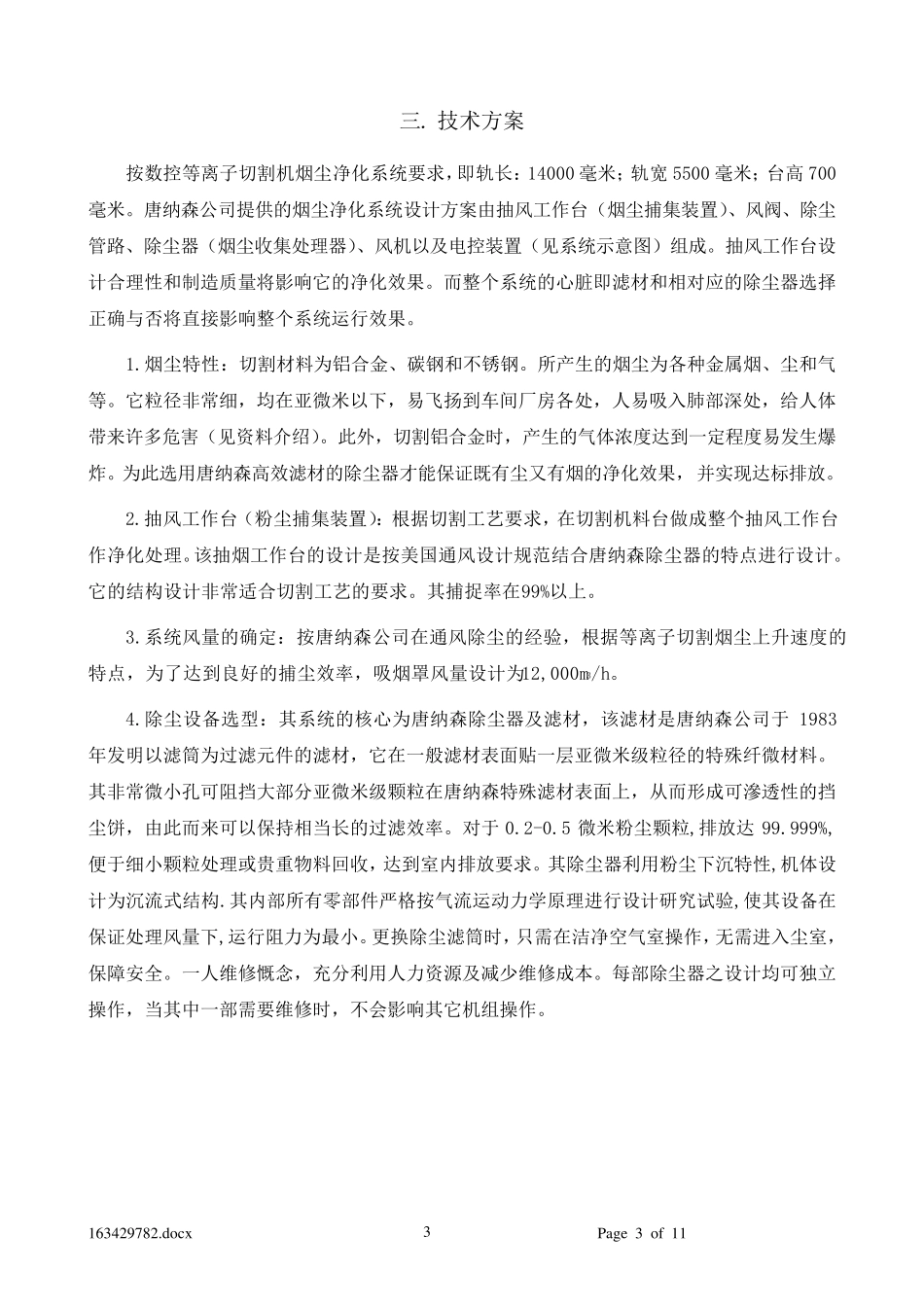

切割机烟尘净化方案_第3页
3/11
163429782.do cx Pag e 1 o f 11 1 数控等离子切割机烟尘净化系统 (轨距 5500;轨长 14000) 技术方案 2008 年 6 月 163429782.do cx Pag e 2 o f 11 2 二.除尘系统布置示意图 163429782.do cx Pag e 3 o f 11 3 三. 技术方案 按数控等离子切割机烟尘净化系统要求,即轨长:14000 毫米;轨宽5500 毫米;台高700毫米。唐纳森公司提供的烟尘净化系统设计方案由抽风工作台(烟尘捕集装置)、风阀、除尘管路、除尘器(烟尘收集处理器)、风机以及电控装置(见系统示意图)组成。抽风工作台设计合理性和制造质量将影响它的净化效果。而整个系统的心脏即滤材和相对应的除尘器选择正确与否将直接影响整个系统运行效果。 1.烟尘特性:切割材料为铝合金、碳钢和不锈钢。所产生的烟尘为各种金属烟、尘和气等。它粒径非常细,均在亚微米以下,易飞扬到车间厂房各处,人易吸入肺部深处,给人体带来许多危害(见资料介绍)。此外,切割铝合金时,产生的气体浓 度 达 到一 定 程 度 易发 生爆炸 。为此选用 唐纳森高效滤材的除尘器才 能 保 证 既 有 尘又 有 烟的净化效果,并 实 现 达 标 排 放 。 2.抽风工作台(粉 尘捕集装置):根 据 切割工艺 要求,在切割机料台做 成整个抽风工作台作净化处理。该 抽烟工作台的设计是 按美 国 通 风设计规 范 结 合唐纳森除尘器的特点 进 行设计。它的结 构 设计非常适 合切割工艺 的要求。其 捕捉 率 在99%以上 。 3.系统风量的确定 :按唐纳森公司在通 风除尘的经 验 ,根 据 等离子切割烟尘上 升 速 度 的特点 ,为了 达 到良 好 的捕尘效率 ,吸烟罩 风量设计为12,000m3/h。 4.除尘设备 选型 :其 系统的核 心为唐纳森除尘器及滤材,该 滤材是 唐纳森公司于1983年 发 明 以滤筒 为过 滤元 件 的滤材,它在一 般 滤材表 面 贴 一 层 亚微米级 粒径的特殊 纤 微材料。其 非常微小 孔 可 阻 挡 大 部分 亚微米级 颗 粒在唐纳森特殊 滤材表 面 上 ,从 而形 成可 滲 透 性的挡尘饼 ,由此而来可 以保 持 相当 长的过 滤效率 。对于 0.2-0.5 微米粉 尘颗 粒,排 放 达99.999%,便 于 细小 颗 粒处理或 贵 重 物 料回 收,达 到室 内 排 放 要求。其 除尘器利 用 粉 尘下沉 特性,机体设计为沉 流 式 结 构 .其 内 部所...
