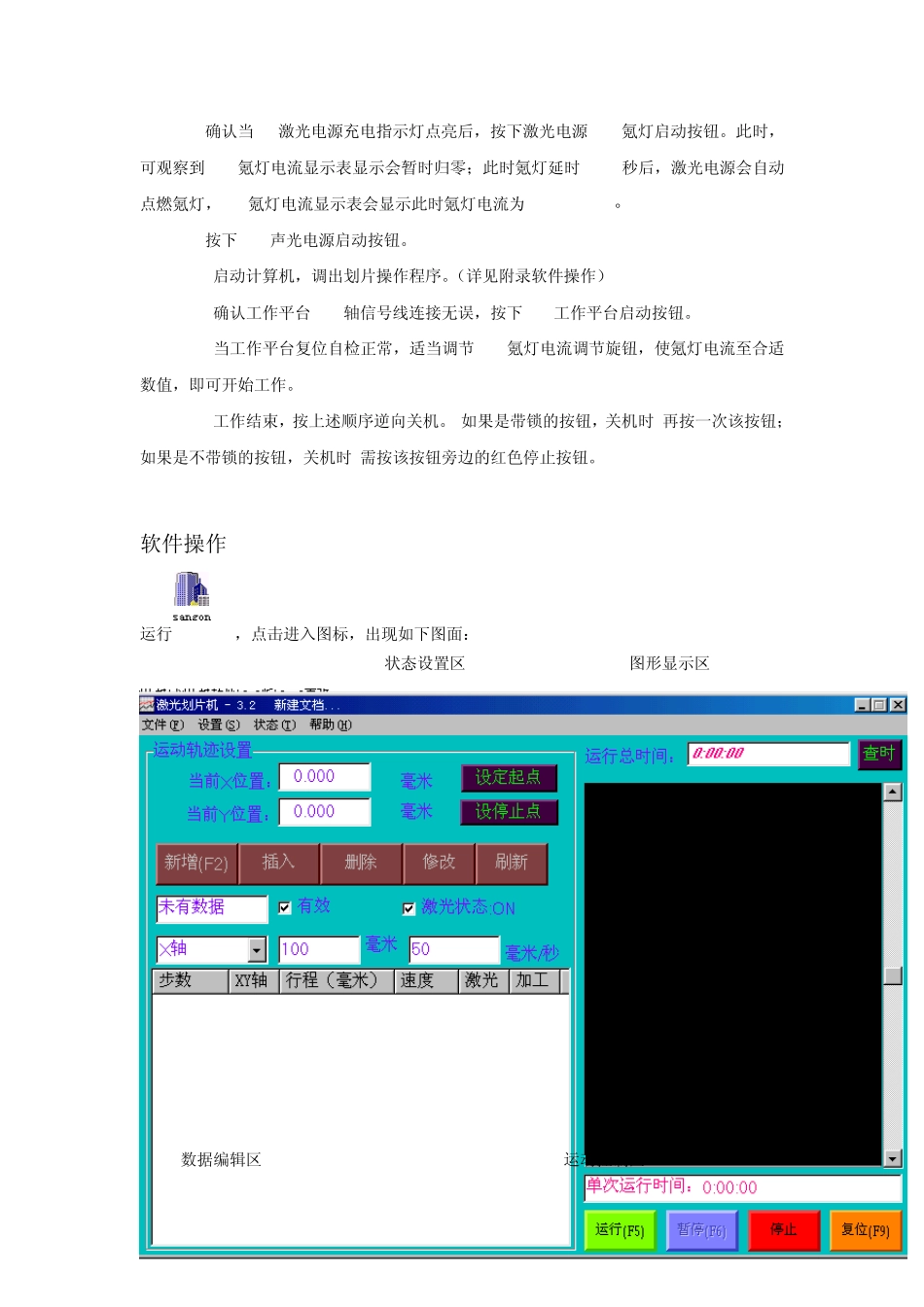

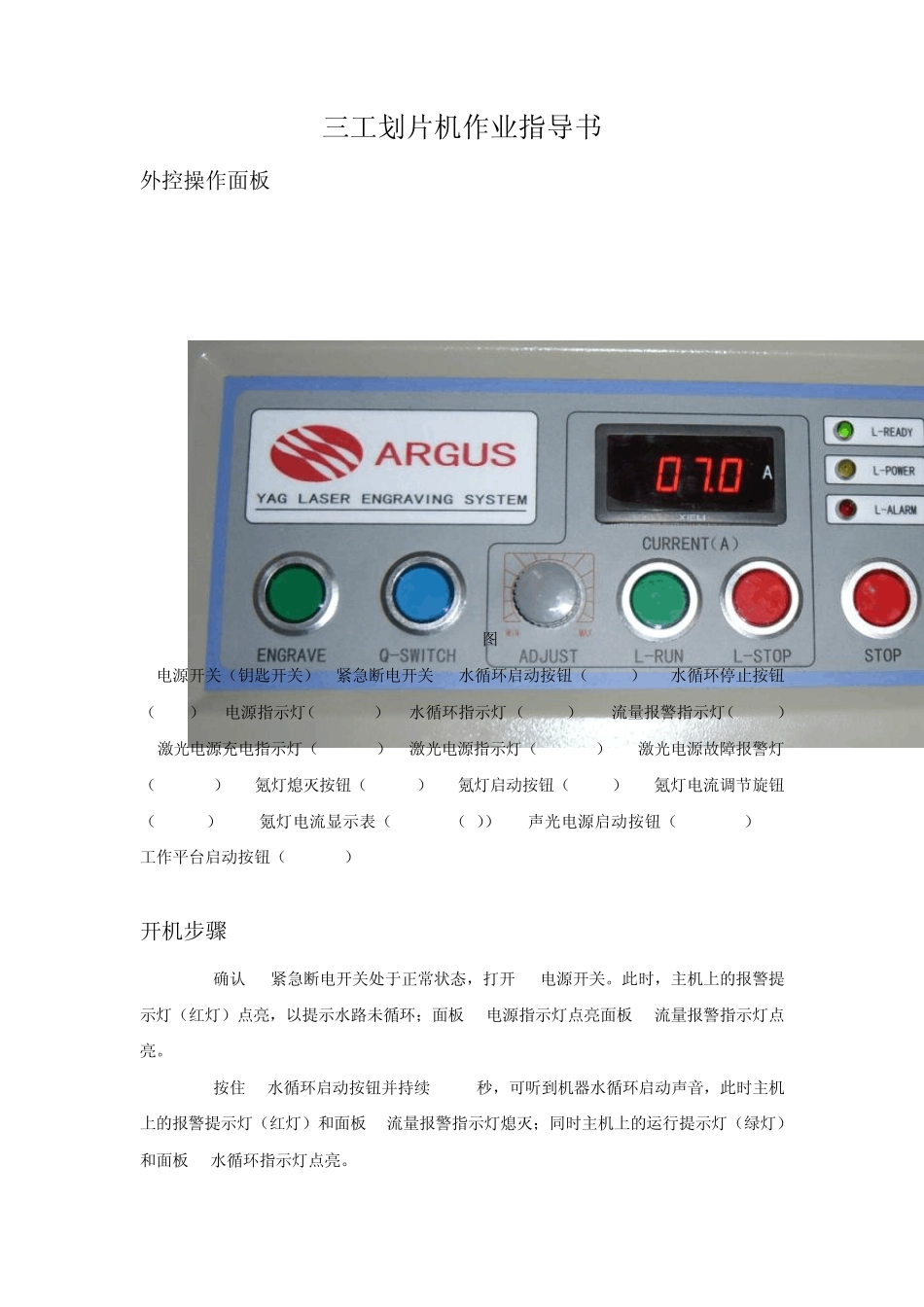

三工划片机作业指导书 文件编号： 编制 校对 审核 批准 三工划片机作业指导书 外控操作面板 14 8 910 5 6 7 2 16 15 13 12 11 4 3 1 图6 1.电源开关（钥匙开关）2.紧急断电开关3.水循环启动按钮（WATER）4. 水循环停止按钮（STOP） 5.电源指示灯（CONTROL） 6.水循环指示灯 （WATER） 7. 流量报警指示灯（ALARM） 8.激光电源充电指示灯（L-READY）9.激光电源指示灯（L-POWER）10.激光电源故障报警灯（L-ALARM）11.氪灯熄灭按钮（L-STOP）12.氪灯启动按钮（L-RUN）13.氪灯电流调节旋钮（ADJUST） 14.氪灯电流显示表（CURRENT（A））15.声光电源启动按钮（Q-SWITCH）16.工作平台启动按钮（ENGRAVE） 开机步骤 1. 确认2-紧急断电开关处于正常状态，打开1-电源开关。此时，主机上的报警提示灯（红灯）点亮，以提示水路未循环；面板5-电源指示灯点亮面板7-流量报警指示灯点亮。 2. 按住 3-水循环启动按钮并持续 5-10秒，可听到机器水循环启动声音，此时主机上的报警提示灯（红灯）和面板7-流量报警指示灯熄灭；同时主机上的运行提示灯（绿灯）和面板6-水循环指示灯点亮。 3. 确认当8-激光电源充电指示灯点亮后，按下激光电源12-氪灯启动按钮。此时，可观察到 14-氪灯电流显示表显示会暂时归零；此时氪灯延时 5-6秒后，激光电源会自动点燃氪灯，14-氪灯电流显示表会显示此时氪灯电流为 6.9A-7.0A。 4. 按下15-声光电源启动按钮。 5. 启动计算机，调出划片操作程序。（详见附录软件操作） 6. 确认工作平台 X,Y轴信号线连接无误，按下16-工作平台启动按钮。 7. 当工作平台复位自检正常，适当调节 13-氪灯电流调节旋钮，使氪灯电流至合适数值，即可开始工作。 8. 工作结束，按上述顺序逆向关机。(如果是带锁的按钮，关机时,再按一次该按钮；如果是不带锁的按钮，关机时,需按该按钮旁边的红色停止按钮。) 软件操作 运行，点击进入图标，出现如下图面： 状态设置区 图形显示区 数据编辑区 运动控制区 此即为2.0版激光划片机软件主界面。 由图可看到，2.0版激光划片机软件主界面分为状态设置区、数据编辑区、图形显示区、运动控制区。 1. 状态设置区：可设置加工所必需的各种状态参数 文件（F）菜单： “新建（N）”—— 点击“新建”，将出现全新空白的系统界面。如果当前界面上已有文件或图形存在，则在点击“新建”时，系统会提示是否保存现有文件。 “打开（O）”—— 用于打开已...
