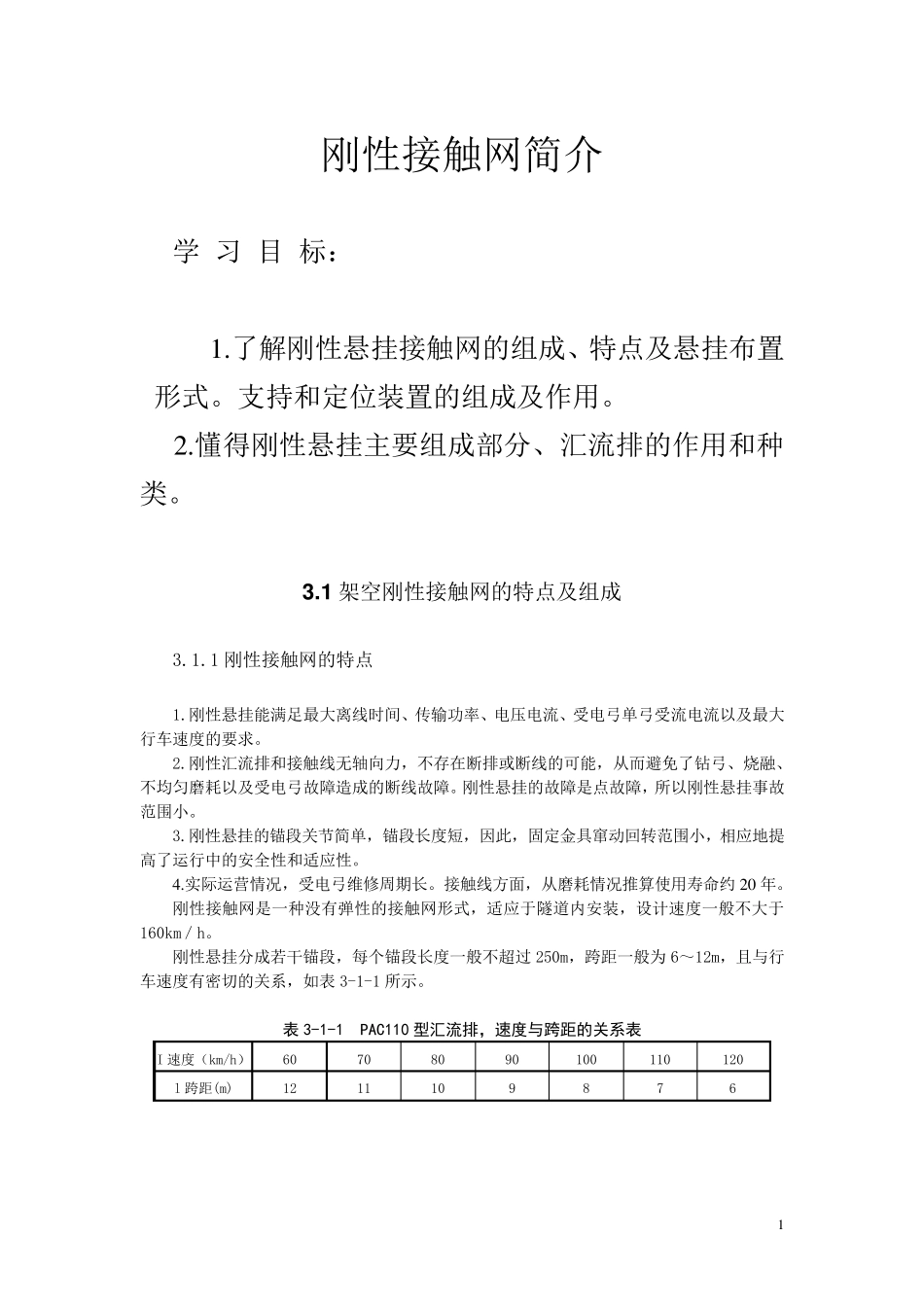

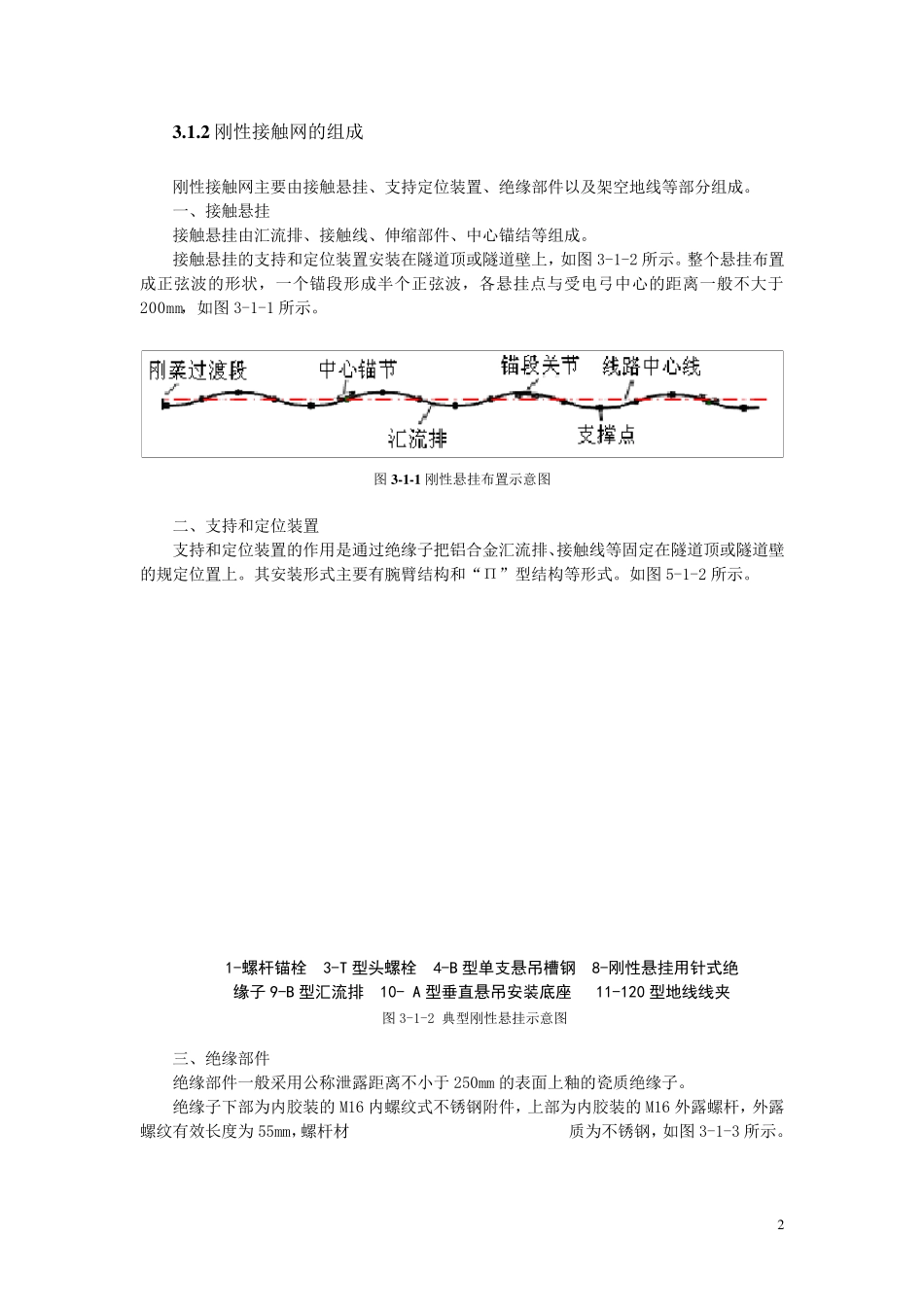

1 刚性接触网简介 学 习 目 标： 1 .了解刚性悬挂接触网的组成、特点及悬挂布置形式。支持和定位装置的组成及作用。 2 .懂得刚性悬挂主要组成部分、汇流排的作用和种类。 3 .1 架空刚性接触网的特点及组成 3.1.1 刚性接触网的特点 1.刚性悬挂能满足最大离线时间、传输功率、电压电流、受电弓单弓受流电流以及最大行车速度的要求。 2.刚性汇流排和接触线无轴向力，不存在断排或断线的可能，从而避免了钻弓、烧融、不均匀磨耗以及受电弓故障造成的断线故障。刚性悬挂的故障是点故障，所以刚性悬挂事故范围小。 3.刚性悬挂的锚段关节简单，锚段长度短，因此，固定金具窜动回转范围小，相应地提高了运行中的安全性和适应性。 4 .实际运营情况，受电弓维修周期长。接触线方面，从磨耗情况推算使用寿命约2 0 年。 刚性接触网是一种没有弹性的接触网形式，适应于隧道内安装，设计速度一般不大于160km／h。 刚性悬挂分成若干 锚段，每 个 锚段长度一般不超 过 250m，跨 距 一般为 6～ 12m，且 与 行车速度有密 切 的关系 ，如 表 3-1-1 所示 。 表3-1-1 PAC110 型汇流排，速度与跨距的关系表 I 速度（ km/h） 60 70 80 90 100 110 120 l 跨 距 (m) 12 11 10 9 8 7 6 2 3 .1 .2 刚性接触网的组成 刚性接触网主要由接触悬挂、支持定位装置、绝缘部件以及架空地线等部分组成。 一、接触悬挂 接触悬挂由汇流排、接触线、伸缩部件、中心锚结等组成。 接触悬挂的支持和定位装置安装在隧道顶或隧道壁上，如图3-1-2 所示。整个悬挂布置成正弦波的形状，一个锚段形成半个正弦波，各悬挂点与受电弓中心的距离一般不大于200mm，如图3-1-1 所示。 图3 -1 -1 刚性悬挂布置示意图 二、支持和定位装置 支持和定位装置的作用是通过绝缘子把铝合金汇流排、接触线等固定在隧道顶或隧道壁的规定位置上。其安装形式主要有腕臂结构和“Π”型结构等形式。如图5-1-2 所示。 三、绝缘部件 绝缘部件一般采用公称泄露距离不小于250mm 的表面上釉的瓷质绝缘子。 绝缘子下部为内胶装的M16 内螺纹式不锈钢附件，上部为内胶装的M16 外露螺杆，外露螺纹有效长度为 55mm，螺杆材质为不锈钢，如图3-1-3 所示。 1-螺杆锚栓 3-T 型头螺栓 4-B 型单支悬吊槽钢 8-刚性悬挂用针式绝缘子 9-B 型汇流排 10- A 型垂直悬吊安装底座 11-120 型地线线夹 图3-1-2 典型刚性悬挂示意图 3 四...
