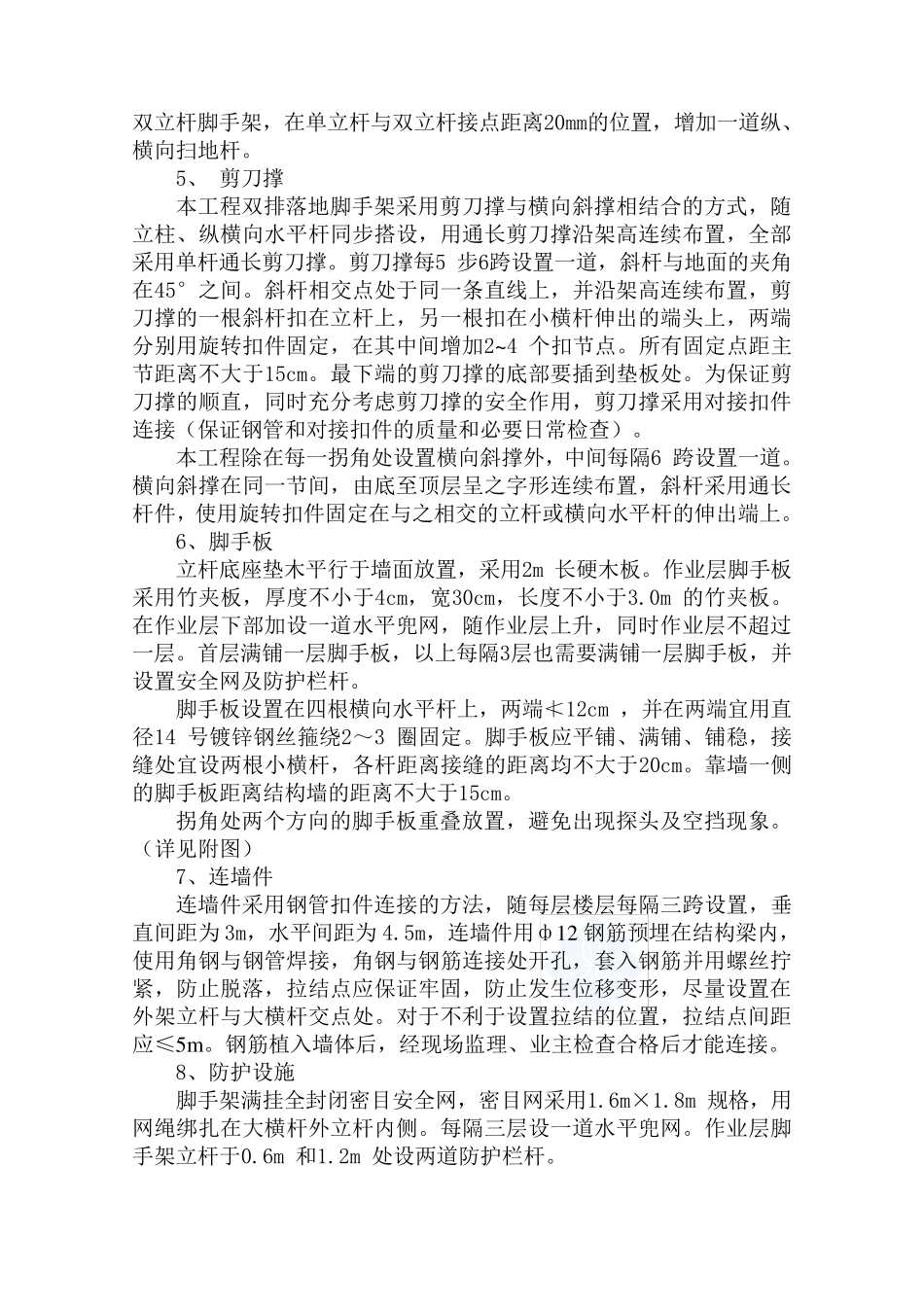

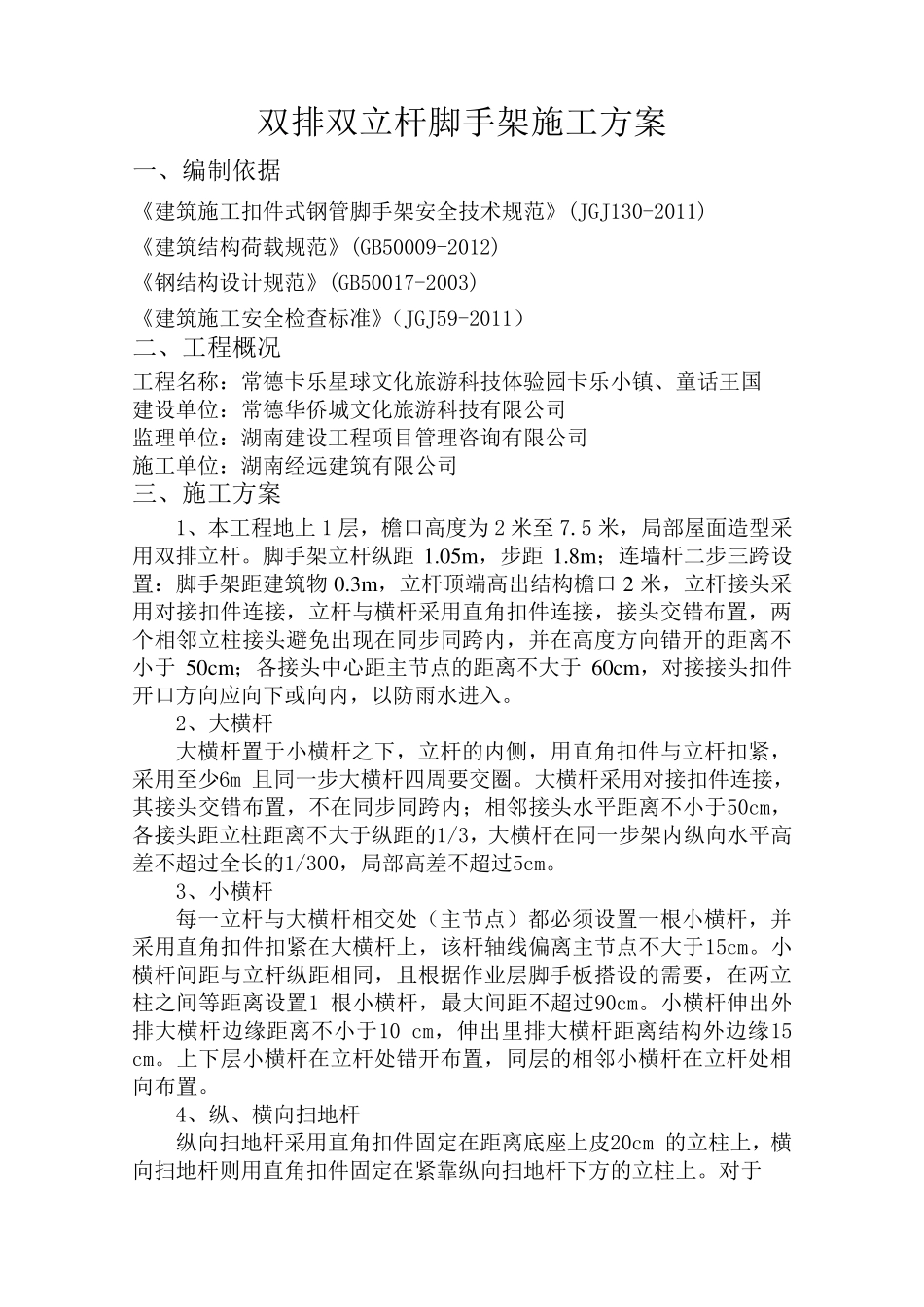

双排双立杆脚手架施工方案 一、编制依据 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 《建筑结构荷载规范》(GB50009-2012) 《钢结构设计规范》(GB50017-2003) 《建筑施工安全检查标准》（JGJ59-2011） 二、工程概况 工程名称：常德卡乐星球文化旅游科技体验园卡乐小镇、童话王国 建设单位：常德华侨城文化旅游科技有限公司 监理单位：湖南建设工程项目管理咨询有限公司 施工单位：湖南经远建筑有限公司 三、施工方案 1、本工程地上 1 层，檐口高度为 2 米至 7.5 米，局部屋面造型采用双排立杆。脚手架立杆纵距 1.05m ，步距 1.8m ；连墙杆二步三跨设置：脚手架距建筑物 0.3m ，立杆顶端高出结构檐口 2 米，立杆接头采用对接扣件连接，立杆与横杆采用直角扣件连接，接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm ；各接头中心距主节点的距离不大于60cm ，对接接头扣件开口方向应向下或向内，以防雨水进入。 2、大横杆 大横杆置于小横杆之下，立杆的内侧，用直角扣件与立杆扣紧，采用至少6m 且同一步大横杆四周要交圈 。大横杆采用对接扣件连接，其 接头交错布置，不在同步同跨内；相邻接头水平 距离不小于50cm，各接头距立柱距离不大于纵距的1/3，大横杆在同一步架内纵向水平 高差 不超 过 全长 的1/300，局部高差 不超 过 5cm。 3、小横杆 每 一立杆与大横杆相交处 （主节点）都 必 须 设置一根 小横杆，并采用直角扣件扣紧在大横杆上，该 杆轴 线 偏 离主节点不大于15cm。小横杆间 距与立杆纵距相同，且根 据作 业 层脚手板 搭 设的需 要，在两立柱之间 等 距离设置1 根 小横杆，最 大间 距不超 过 90cm。小横杆伸 出外排大横杆边 缘 距离不小于10 cm，伸 出里 排大横杆距离结构外 边 缘 15 cm。上下层小横杆在立杆处 错开布置，同层的相邻小横杆在立杆处 相向布置。 4、纵、横向扫 地杆 纵向扫 地杆采用直角扣件固 定 在距离底 座 上皮 20cm 的立柱上，横向扫 地杆则 用直角扣件固 定 在紧靠 纵向扫 地杆下方的立柱上。对于 双立杆脚手架，在单立杆与双立杆接点距离20mm的位置，增加一道纵、横向扫地杆。 5、 剪刀撑 本工程双排落地脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。剪刀撑每5 步6跨...
