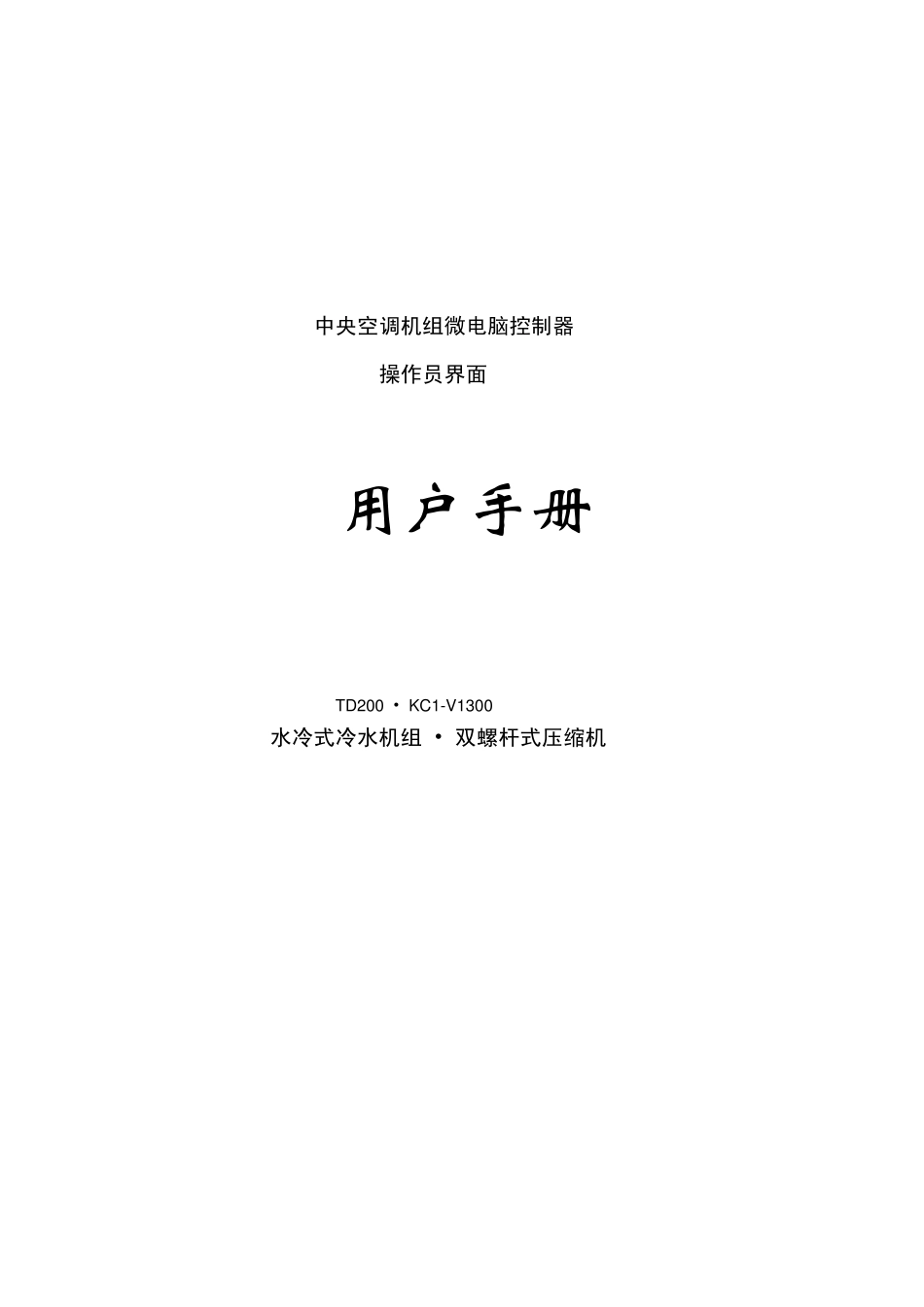

中央空调机组微电脑控制器 操作员界面 用 户 手 册 TD200 • KC1-V1300 水冷式冷水机组 • 双螺杆式压缩机 通用技术规范 本控制系统基于SIEMENS SIMATIC S7-200系列产品构建下面给出了用于确定性能规格和测试 S7-200 系列产品的国家和国际标准 Underwriters Laboratories, Inc: UL508 Listed (Industrial Control Equipment) Underwriters Laboratories, Inc.: UL508 Listed 工业控制设备 Canadian Standard Association: CSA C22.2 Number 142 Certified (Process Control Equipment) 加拿大标准协会CSA C22.2 142 许可号 过程控制设备 Factory Mutual Research: FM Class 1, Division 2, Group A, B, C&D Hazardous Locations, T4A and Class 1, Zone 2, 11C, T4 工厂互助协会FM 级 I区 2组 A,B,C&D 危险场所T4A VDE 0160电子设备的电源安装 European Community (CE) Low Voltage Directive 73/23/EEC 欧共体CE低压指导 72/73/EEC EN61131 2可编程控制器设备要求 European Community (CE) EMC Directive 89/336EEC 欧共体CEEMC 指导 89/336/EEC 电磁辐射标准 EN50081-1民用商用和轻工业 EN50081-2工业环境 电磁防护标准 EN50082-2工业环境 第一章 TD200 介绍 1 TD200的外观如下图所示: 液晶显示屏功能按键SIEMENSTD 200F1F5F2F6F3F7F4F8SHIFTESCENTERTD/CPU 电缆通讯电缆 图 1-1 2 特点: 牢固的塑料壳,前面板 IP65 防护等级; 背光 LCD 液晶显示,即使在逆光情况下也易看清显示内容; 中/英文显示。 3 功能按键的定义随不同的系统而有差别,详细定义参见第二章。 TD200 系统预定义的功能键含意如下: 表 1-1 TD200系统预定义功能键 功能键 说明 ENTER 此键写入新数据和确认信息。 ESC 此键转换显示信息(Display Message )模式和菜单(Menu)模式,或紧急停止一个编辑。进入菜单(Menu)方式的密码为 1234。 上箭头 上箭头用于递增数据,或上卷显示内容到上一个画面。 下箭头 下箭头用于递减数据,或下卷显示内容到下一个画面。 SHIFT SHIFT 键转换所有功能键的行为。当按 SHIFT 键时,在 TD200 显示区的右下方显示一个闪烁的 S。 浙江国祥制冷工业股份有限公司 1-1 第一章 TD200 介绍 4 TD200的操作 TD200 的有二种操作模式,分别为...
