图解触摸屏技术原理（ZT）iPhone可能是2007年采用了触摸屏的最高端手机产品
在2008年，60多款其它型号的手机也将采用触摸屏技术，而2009年还将有100多款新手机采用触摸屏技术
触摸屏将在手机上变得如此普及，以致于我们预计到2012年带触摸屏的手机将达到5亿部左右
与此同时，即便是低端手机型号也将增加触摸按键、滑动条和旋转轮的使用
当然，手机只是其中的一个应用，触摸屏技术正在迅速渗透的其它一些应用还包括 PDA、PC、GPS系统和家用电器
今天，精心设计的触摸屏使用起来是一种享受
该技术带来了新颖的、富有吸引力的和简单易用的人机接口，而且这样的接口能很容易地进行改进和更新，以实现新的特性或系统功能
为响应不断改变的消费需求而做出的设计更改，只需要对软件做出一些修改就可以了
最重要的是，最新的触摸屏产品即便在有射频干扰的环境下也能稳定可靠地工作
走近触摸屏今天的电气和电子设备采用了以下5种类型的触摸屏技术：电阻式、表面电容式、投射电容式、表面声波式和红外线式
其中前三种适合用于移动设备和消费电子产品，后两种技术做出的触摸屏不是太昂贵就是体积太大，因此不适合上述应用
采用以上任何一种触摸屏技术的系统都由一个感应装置、它与电子控制电路的互连装置和控制电路本身构成

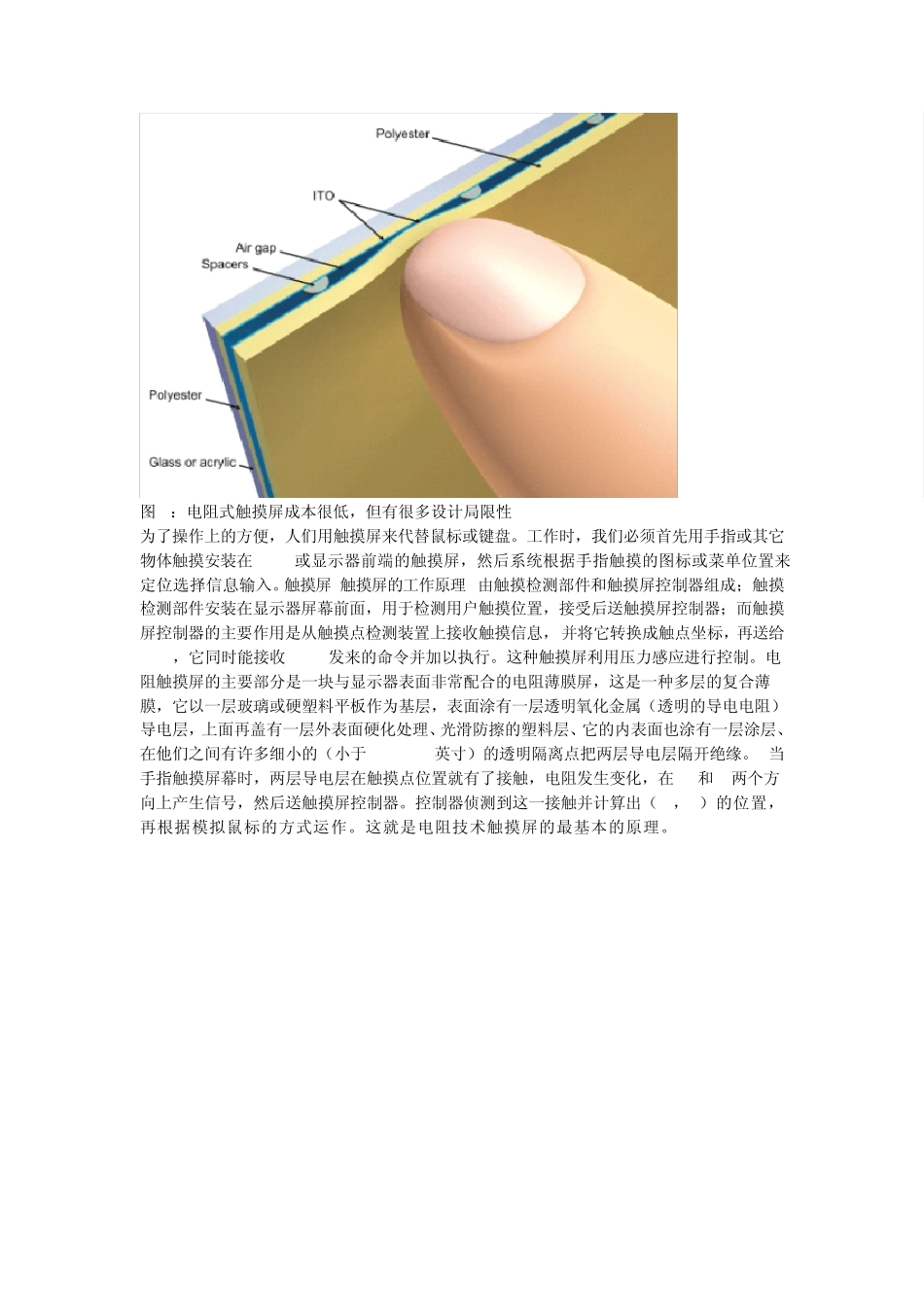

电阻式触摸屏（见图1）从技术角度来讲可能并不算真正的‘触摸’屏，因为它需要一定的压力才能激活
这点与真正的触摸接口是不同的，因为有些触摸屏甚至只需将手指靠近就能感应到
电阻式触摸屏采用了三明治架构实现，上下两层是印刷在塑料（PET）薄膜上的导电性铟锡氧化物(ITO)，中间隔以空气
该空气隙由很多微小的间隔器来保持
当两个导电层被手指（或铁笔）压到一起时才算是完成了一次‘触摸’，而触摸的位置通过测量 X轴和 Y轴上的电压比就可检测出来
根据采用多少根线将数据传输到微控制器进行处理，电阻式触摸屏可分为四线、五线、
