土钉墙(喷锚)支护系统施工教案VIP免费

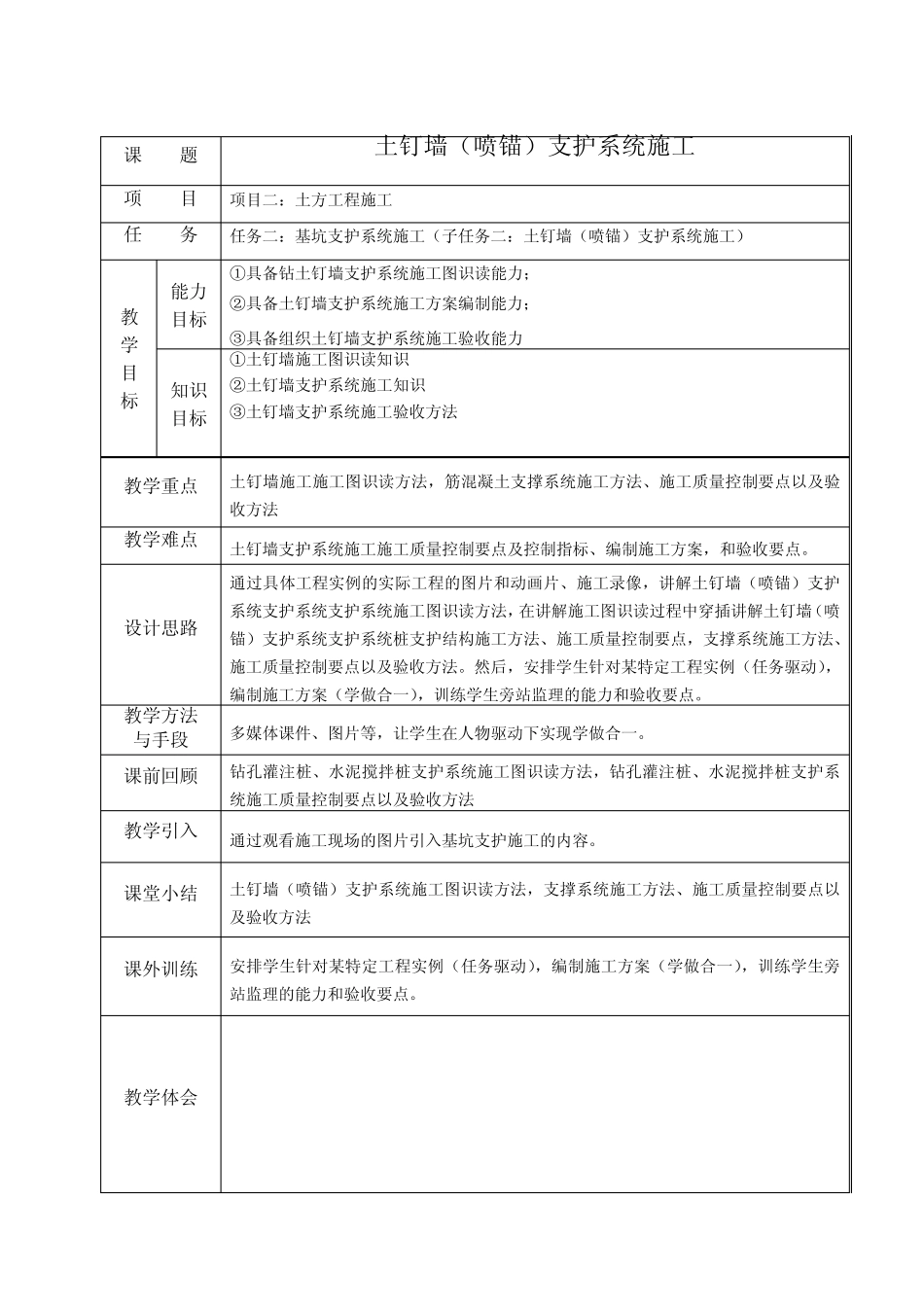

土钉墙(喷锚)支护系统施工教案_第1页
1/7
土钉墙(喷锚)支护系统施工教案_第2页
2/7
土钉墙(喷锚)支护系统施工教案_第3页
3/7
课 题 土钉墙(喷锚)支护系统施工 项 目 项目二:土方工程施工 任 务 任务二:基坑支护系统施工(子任务二:土钉墙(喷锚)支护系统施工) 教 学 目 标 能力目标 ①具备钻土钉墙支护系统施工图识读能力; ②具备土钉墙支护系统施工方案编制能力; ③具备组织土钉墙支护系统施工验收能力 知识目标 ①土钉墙施工图识读知识 ②土钉墙支护系统施工知识 ③土钉墙支护系统施工验收方法 教学重点 土钉墙施工施工图识读方法,筋混凝土支撑系统施工方法、施工质量控制要点以及验收方法 教学难点 土钉墙支护系统施工施工质量控制要点及控制指标、编制施工方案,和验收要点。 设计思路 通过具体工程实例的实际工程的图片和动画片、施工录像,讲解土钉墙(喷锚)支护系统支护系统支护系统施工图识读方法,在讲解施工图识读过程中穿插讲解土钉墙(喷锚)支护系统支护系统桩支护结构施工方法、施工质量控制要点,支撑系统施工方法、施工质量控制要点以及验收方法。然后,安排学生针对某特定工程实例(任务驱动),编制施工方案(学做合一),训练学生旁站监理的能力和验收要点。 教学方法 与手段 多媒体课件、图片等,让学生在人物驱动下实现学做合一。 课前回顾 钻孔灌注桩、水泥搅拌桩支护系统施工图识读方法,钻孔灌注桩、水泥搅拌桩支护系统施工质量控制要点以及验收方法 教学引入 通过观看施工现场的图片引入基坑支护施工的内容。 课堂小结 土钉墙(喷锚)支护系统施工图识读方法,支撑系统施工方法、施工质量控制要点以及验收方法 课外训练 安排学生针对某特定工程实例(任务驱动),编制施工方案(学做合一),训练学生旁站监理的能力和验收要点。 教学体会 课堂教学设计 一、土钉墙 1、概念:土钉墙是采用土钉加固的基坑侧壁土体与护面等组成的结构。它是将拉筋插入土体内部全长度与土粘结,并在坡面上喷射混凝土,从而形成加筋土体加固区带,用以提高整个原位土体的强度并限制其位移,同时增强基坑边坡坡体的自身稳定性。 2、土钉墙适用范围: 开挖支护、天然边坡加固(是一项实用的原位岩石加筋技术) 3、土钉墙的类型 按施工方法不同可分为:钻孔注浆型土钉墙、打入型土钉墙、射入型土钉墙 (1)土钉支护的构造: 土钉支护的构造(见课件相应图) (2)土钉支护构造要求如下: 1)土钉墙的墙面坡度不宜大于 1∶0.1; 2)土钉必须与面层有效连接,应设置承压板或加强钢筋等构造,承压板或加强钢筋...
