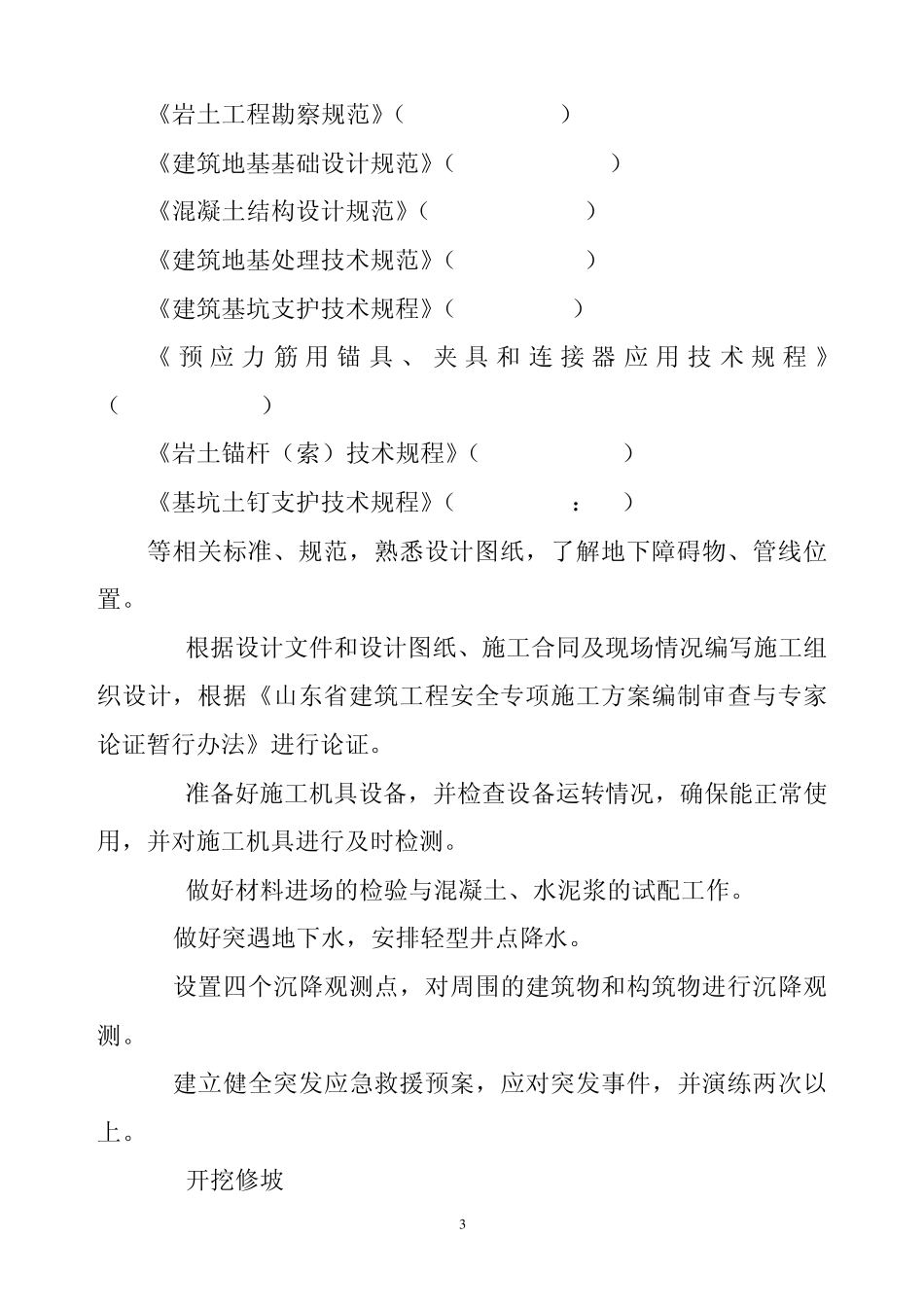

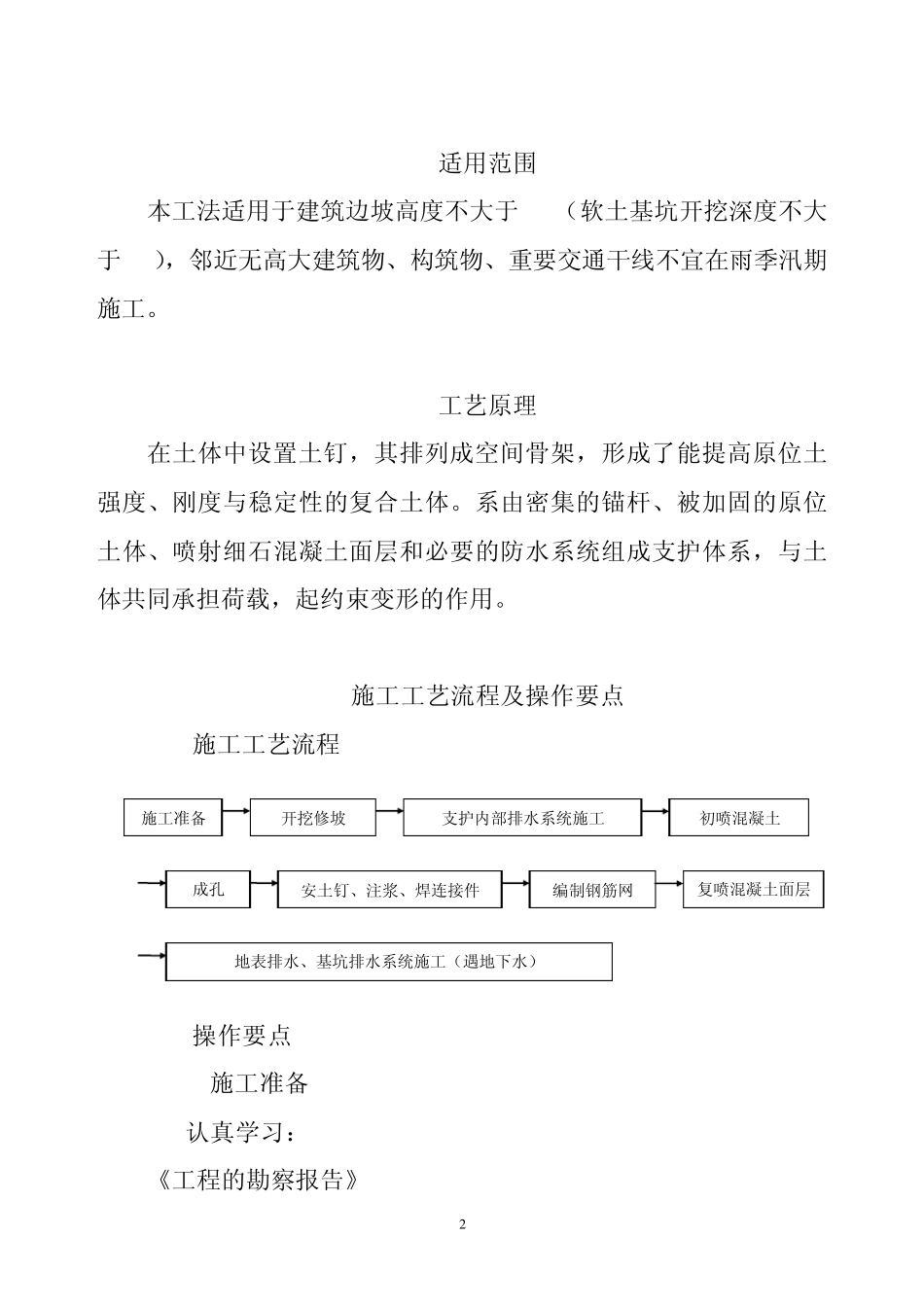

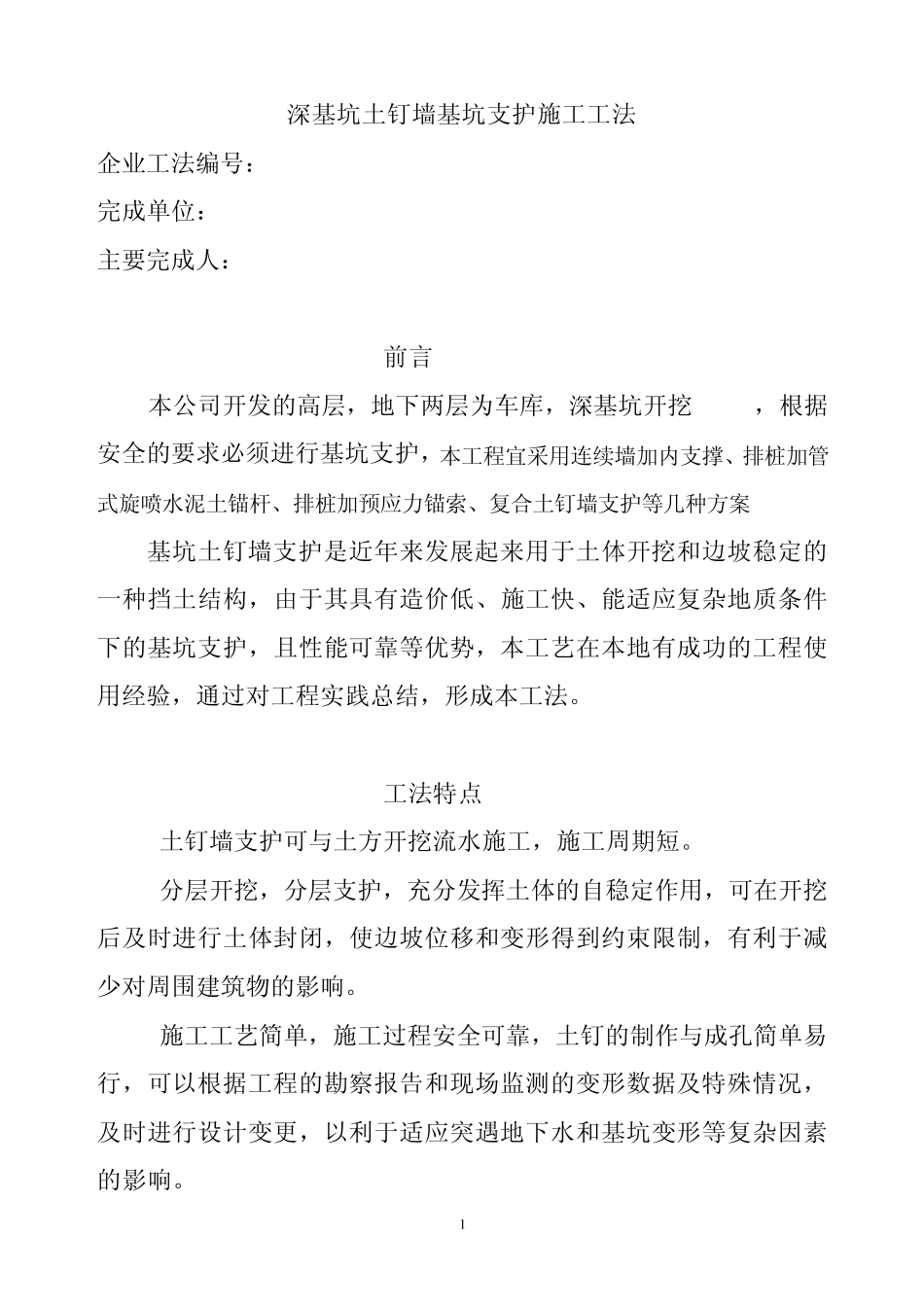

1 深基坑土钉墙基坑支护施工工法 企业工法编号： 完成单位： 主要完成人： 1 . 前言 本公司开发的高层，地下两层为车库，深基坑开挖9.8m，根据安全的要求必须进行基坑支护，本工程宜采用连续墙加内支撑、排桩加管式旋喷水泥土锚杆、排桩加预应力锚索、复合土钉墙支护等几种方案 基坑土钉墙支护是近年来发展起来用于土体开挖和边坡稳定的一种挡土结构，由于其具有造价低、施工快、能适应复杂地质条件下的基坑支护，且性能可靠等优势，本工艺在本地有成功的工程使用经验，通过对工程实践总结，形成本工法。 2 . 工法特点 2.1 土钉墙支护可与土方开挖流水施工，施工周期短。 2.2 分层开挖，分层支护，充分发挥土体的自稳定作用，可在开挖后及时进行土体封闭，使边坡位移和变形得到约束限制，有利于减少对周围建筑物的影响。 2.3 施工工艺简单，施工过程安全可靠，土钉的制作与成孔简单易行，可以根据工程的勘察报告和现场监测的变形数据及特殊情况，及时进行设计变更，以利于适应突遇地下水和基坑变形等复杂因素的影响。 2 3 . 适用范围 本工法适用于建筑边坡高度不大于12m（软土基坑开挖深度不大于5m），邻近无高大建筑物、构筑物、重要交通干线不宜在雨季汛期施工。 4 . 工艺原理 在土体中设置土钉，其排列成空间骨架，形成了能提高原位土强度、刚度与稳定性的复合土体。系由密集的锚杆、被加固的原位土体、喷射细石混凝土面层和必要的防水系统组成支护体系，与土体共同承担荷载，起约束变形的作用。 5 . 施工工艺流程及操作要点 5.1 施工工艺流程 5.2 操作要点 5.2.1 施工准备 1. 认真学习： 《工程的勘察报告》 开挖修坡 初喷混凝土 成孔 编制钢筋网 复喷混凝土面层 施工准备 安土钉、注浆、焊连接件 地表排水、基坑排水系统施工（遇地下水） 支护内部排水系统施工 3 《岩土工程勘察规范》（GB50021-2001） 《建筑地基基础设计规范》（GB50007-2002） 《混凝土结构设计规范》（GB50010-2002） 《建筑地基处理技术规范》（JGJ79-2002） 《建筑基坑支护技术规程》（JGJ120-99） 《预应力筋用锚具、 夹 具和 连 接 器 应用技术规程》（JGJ185-2002） 《岩土锚杆（索）技术规程》（CECS22-2005） 《基坑土钉支护技术规程》（CECS22 96：97） 等相关标准、规范，熟悉设计图纸，了解地下障碍物、管线位置。 2. 根据设计文件和设计图纸、施工合同及现场情况编写施工组织设计，根据《...
