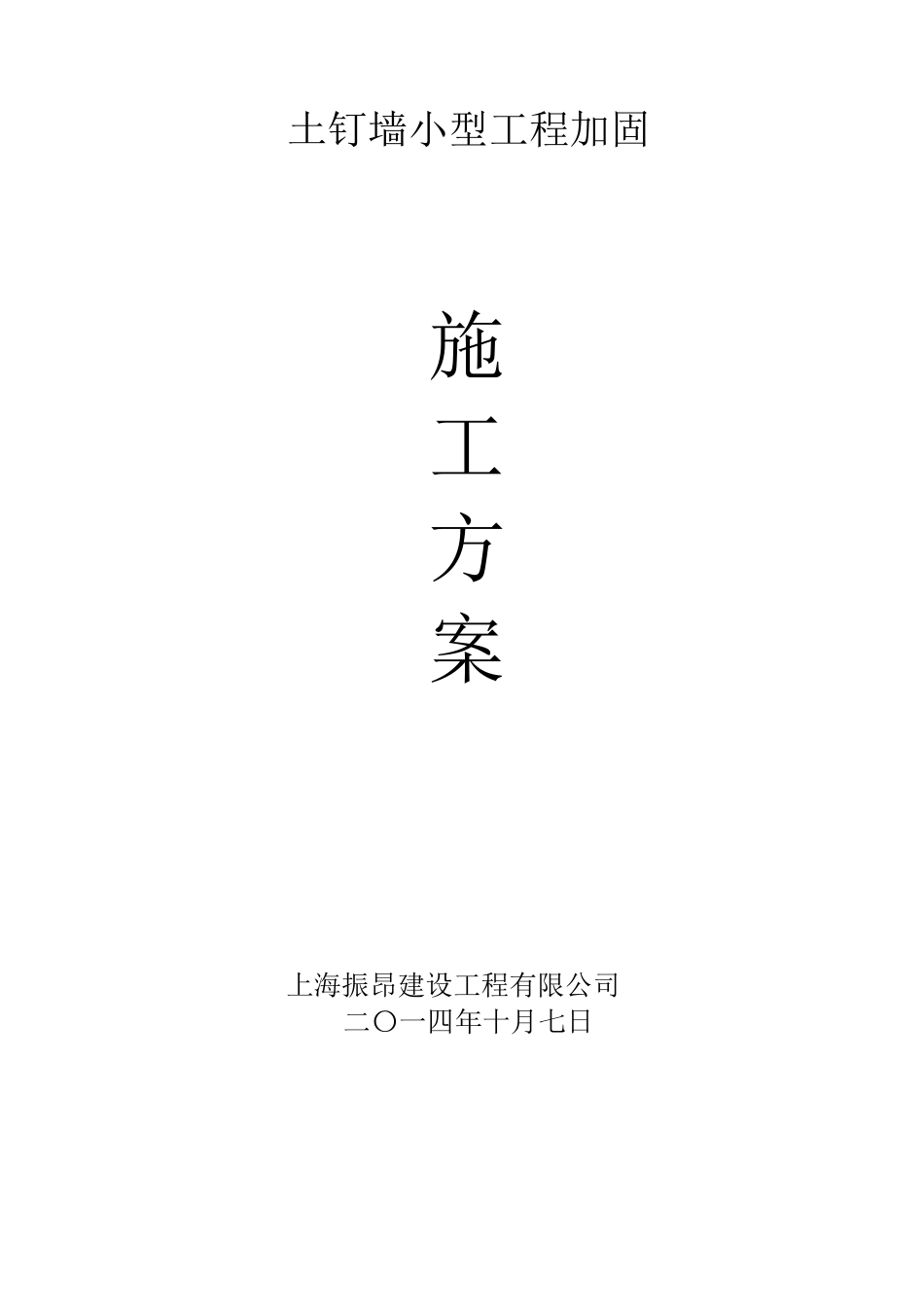

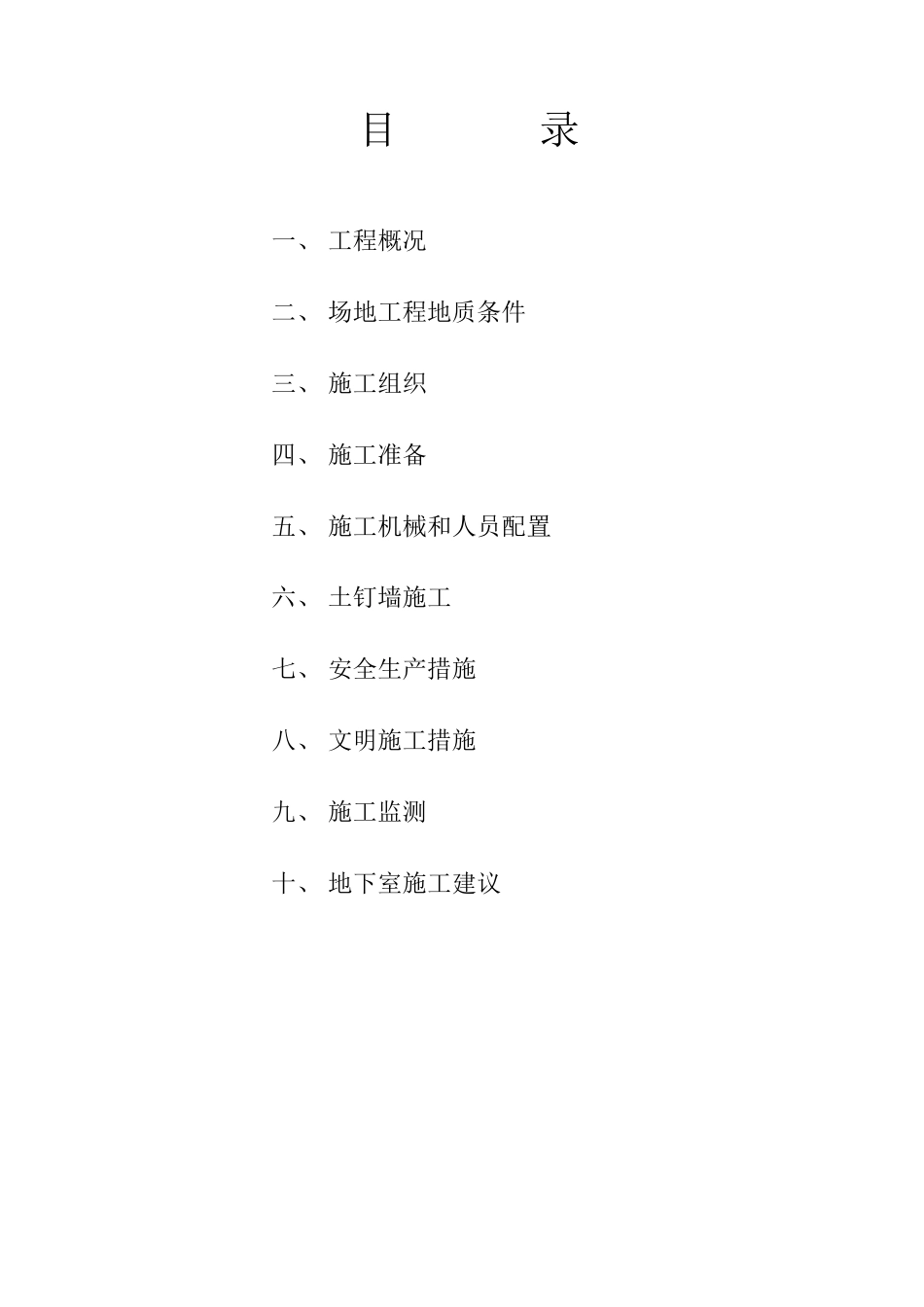

土钉墙小型工程加固 施 工 方 案 上海振昂建设工程有限公司 二〇一四年十月七日 目 录 一、 工程概况 二、 场地工程地质条件 三、 施工组织 四、 施工准备 五、 施工机械和人员配置 六、 土钉墙施工 七、 安全生产措施 八、 文明施工措施 九、 施工监测 十、 地下室施工建议 一、 工程概况 由于原双轴搅拌桩桩重力坝出现裂缝，为确保施工安全现打设土订锚杆进行加固。土钉墙采用振入式土钉，由轻型冲击钻机直接打入。土钉墙由土钉锚管、钢筋网、锚管注浆及喷射混凝土面层组成。土钉采用预埋MGΦ48×钢管并注浆锚固形式，土钉间距为米，喷射混凝土面层为80 厚素混凝土，内配φ@200 双向钢筋网片。 主要工程量为：土钉墙约 250 平方米。 二、 场地工程地质条件 本工程场地内土层物理性质参数请参见有关地质勘察单位出具的工程地质勘察报告。 三、 施工组织及质量保证体系 本工程设项目负责人一名：具体负责本工程的组织管理、施工管理以及与其它协作单位的协调联络工作；全权负责工程进度、工程质量、施工技术会审、技术交底和施工安全工作；解决施工中的技术问题,施工质量检查和验收。 施工组由土钉墙施工班组成，土钉墙施工班又分为土钉制作班、成孔班、注浆班、喷射班等班组。 （一）、组织网络图 （二）、质量管理 1、树立质量意识，加强质量管理，开工前对全体员工进行一次全面质量管理教育；定期召开班组活动分析会，针对施工中存在的困难具体分析解决。 2、工程项目负责人对工程质量全面负责。 3、工程技术负责人配合项目负责人管理工程质量并在施工技术措施方面对工程质量起保证作用。并配合项目负责人进行各工序质量及自检工作。各道工序必须在认真自检的基础上由施工监理人员验收合格后方可进行下一道工序的施工。 4、施工前由施工技术负责人认真分析阅读设计图纸、了解施工意图，向各施工班组作施工技术交底并召开技术交底会，针对工程中质量重点环节着重提出易出差错的工序质量点及如何预防的技术措施。 5、把好工序质量关，按要求进行自检通过。 6、值班施工员要认真做好施工原始记录的收集和整理工作，加强施工资料管理。 7、原材料进量及用量及时报监理单位。原材料进场，材料员对规土钉墙施工班 注浆班 钻孔班 土钉制作班 喷浆班 技 术 人 员 项目 负责 其 他 班 组 格质量数量进行验收，并与监理工程师一起取样送检。 （三）、质量保证体系 1、施工准备过程...
