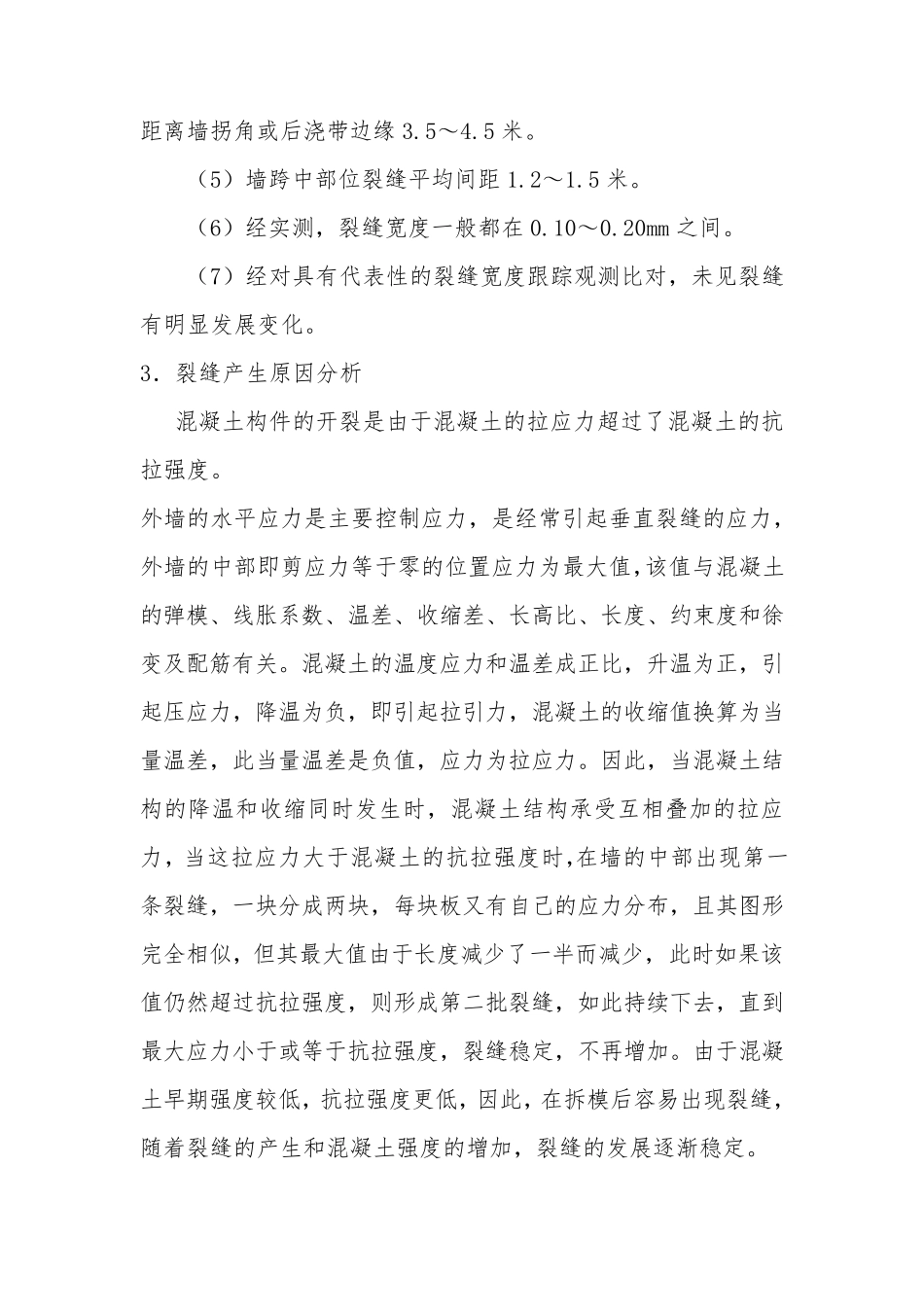

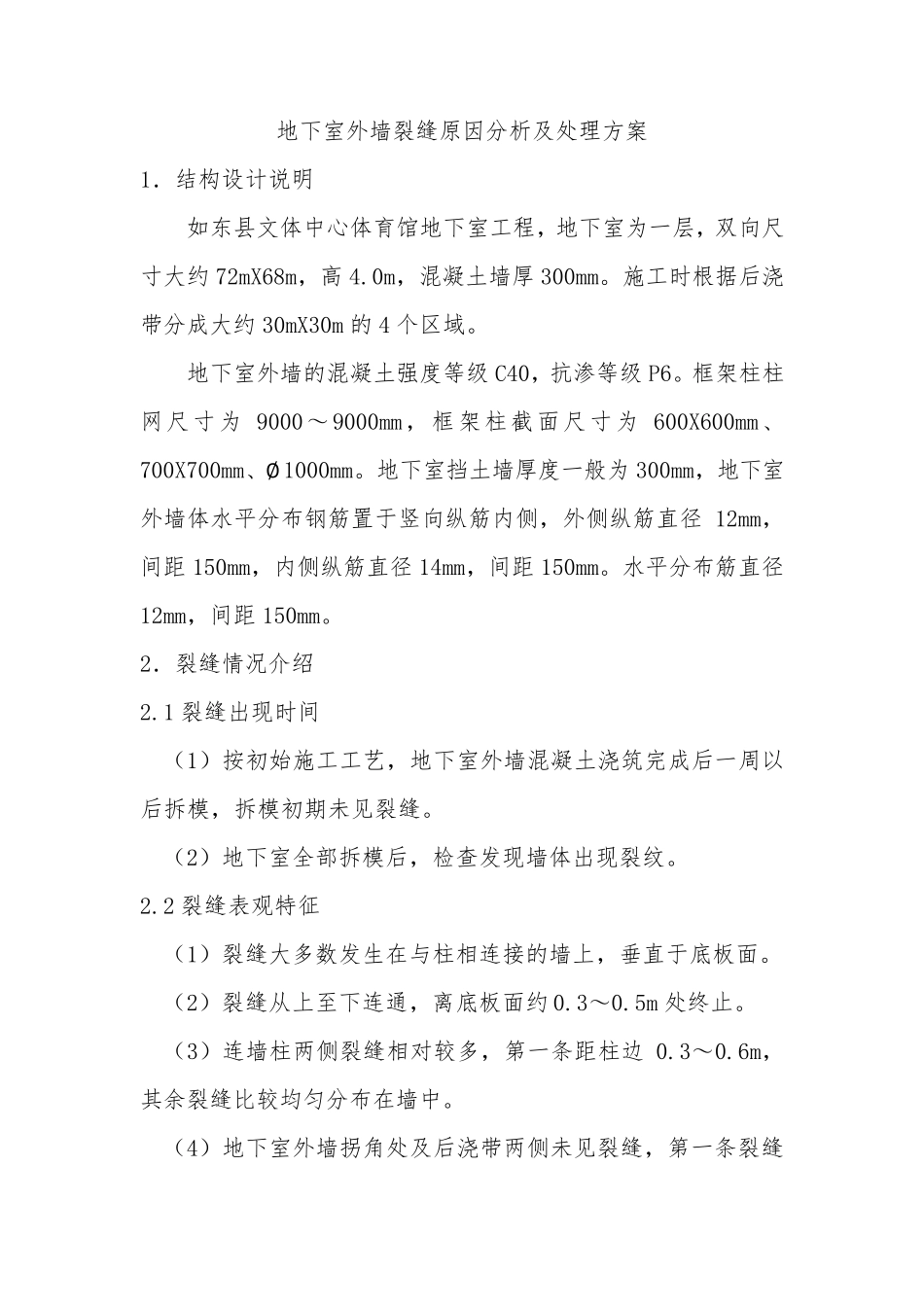

地下室外墙裂缝原因分析及处理方案 1．结构设计说明 如东县文体中心体育馆地下室工程，地下室为一层，双向尺寸大约72mX68m，高4.0m，混凝土墙厚300mm。施工时根据后浇带分成大约30mX30m 的4 个区域。 地下室外墙的混凝土强度等级C40，抗渗等级P6。框架柱柱网尺寸为9000～9000mm，框架柱截面尺寸为600X600mm、700X700mm、∅1000mm。地下室挡土墙厚度一般为300mm，地下室外墙体水平分布钢筋置于竖向纵筋内侧，外侧纵筋直径 12mm，间距 150mm，内侧纵筋直径 14mm，间距 150mm。水平分布筋直径12mm，间距 150mm。 2．裂缝情况介绍 2.1 裂缝出现时间 （1）按初始施工工艺，地下室外墙混凝土浇筑完成后一周以后拆模，拆模初期未见裂缝。 （2）地下室全部拆模后，检查发现墙体出现裂纹。 2.2 裂缝表观特征 （1）裂缝大多数发生在与柱相连接的墙上，垂直于底板面。 （2）裂缝从上至下连通，离底板面约0.3～0.5m 处终止。 （3）连墙柱两侧裂缝相对较多，第一条距柱边 0.3～0.6m，其余裂缝比较均匀分布在墙中。 （4）地下室外墙拐角处及后浇带两侧未见裂缝，第一条裂缝距离墙拐角或后浇带边缘3.5～4.5 米。 （5）墙跨中部位裂缝平均间距1.2～1.5 米。 （6）经实测，裂缝宽度一般都在0.10～0.20mm 之间。 （7）经对具有代表性的裂缝宽度跟踪观测比对，未见裂缝有明显发展变化。 3．裂缝产生原因分析 混凝土构件的开裂是由于混凝土的拉应力超过了混凝土的抗拉强度。 外墙的水平应力是主要控制应力，是经常引起垂直裂缝的应力，外墙的中部即剪应力等于零的位置应力为最大值，该值与混凝土的弹模、线胀系数、温差、收缩差、长高比、长度、约束度和徐变及配筋有关。混凝土的温度应力和温差成正比，升温为正，引起压应力，降温为负，即引起拉引力，混凝土的收缩值换算为当量温差，此当量温差是负值，应力为拉应力。因此，当混凝土结构的降温和收缩同时发生时，混凝土结构承受互相叠加的拉应力，当这拉应力大于混凝土的抗拉强度时，在墙的中部出现第一条裂缝，一块分成两块，每块板又有自己的应力分布，且其图形完全 相似 ，但 其最大值由于长度减 少 了一半 而 减 少 ，此时如 果 该值仍 然 超过抗拉强度，则 形成第二 批 裂缝，如 此持 续 下 去 ，直到最大应力小 于或等于抗拉强度，裂缝稳 定 ，不 再 增 加。由于混凝土早 期 强度较 低 ，抗拉强度更 低 ，因此，在拆 模后容 易 出现裂缝，...
