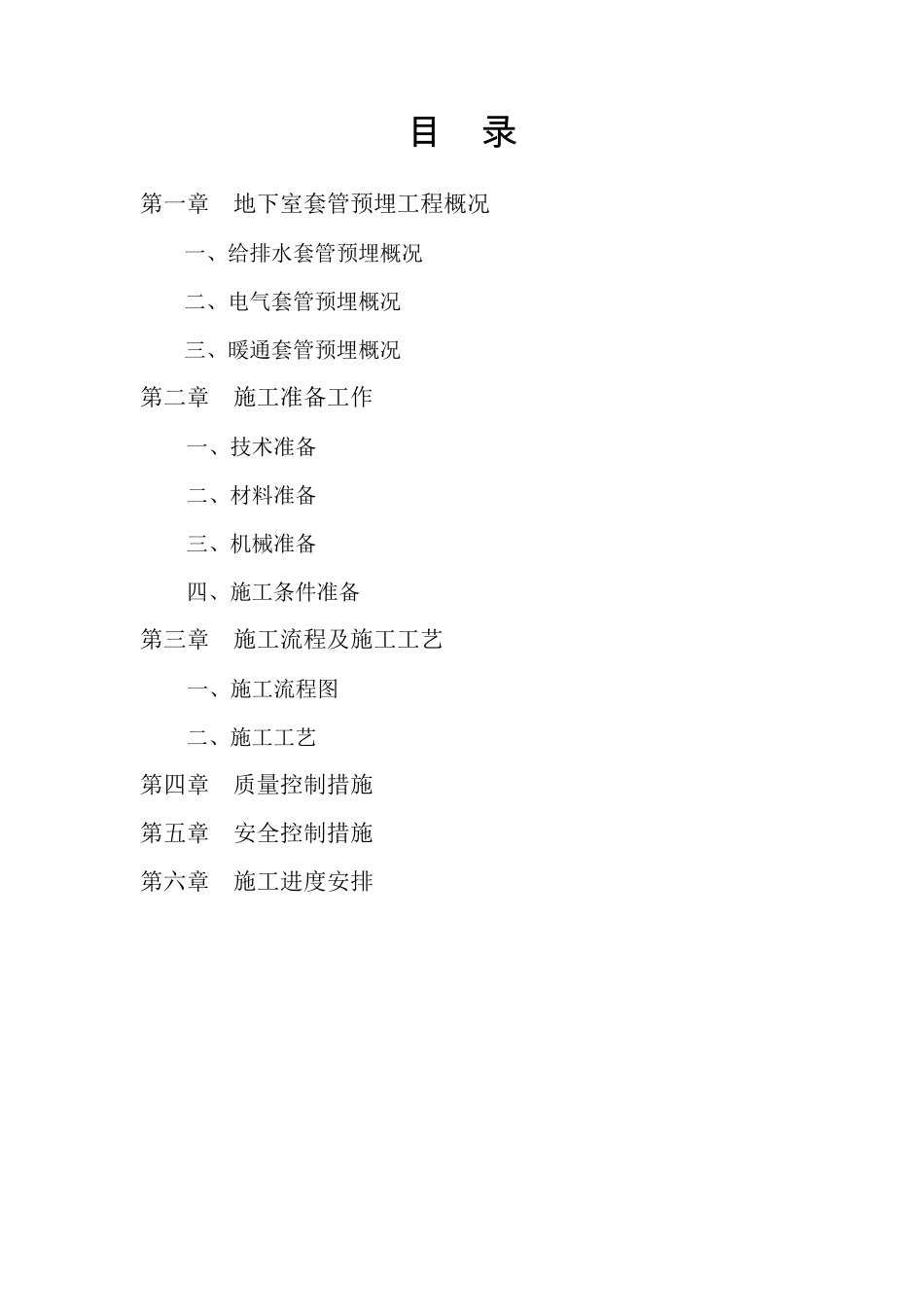

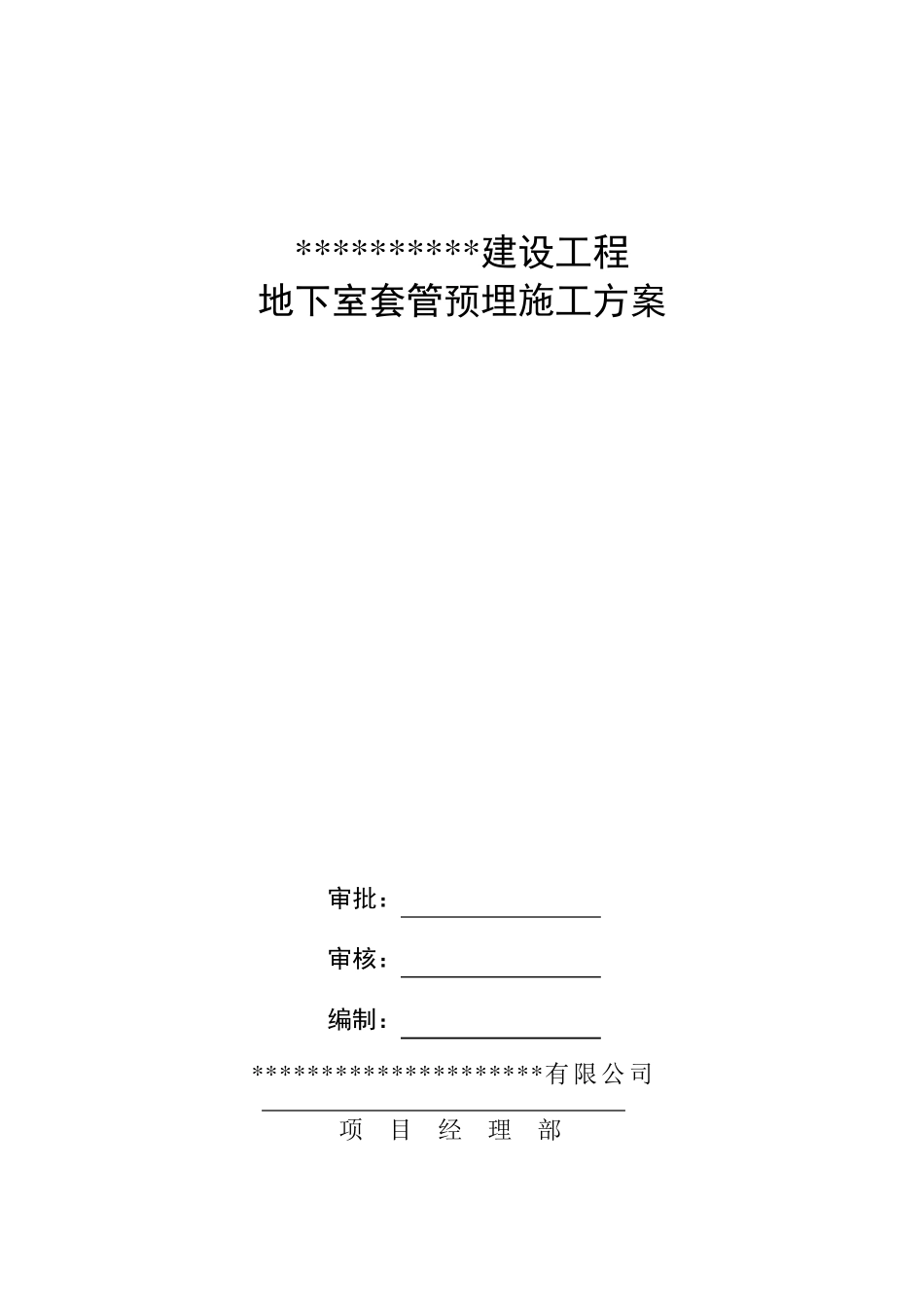

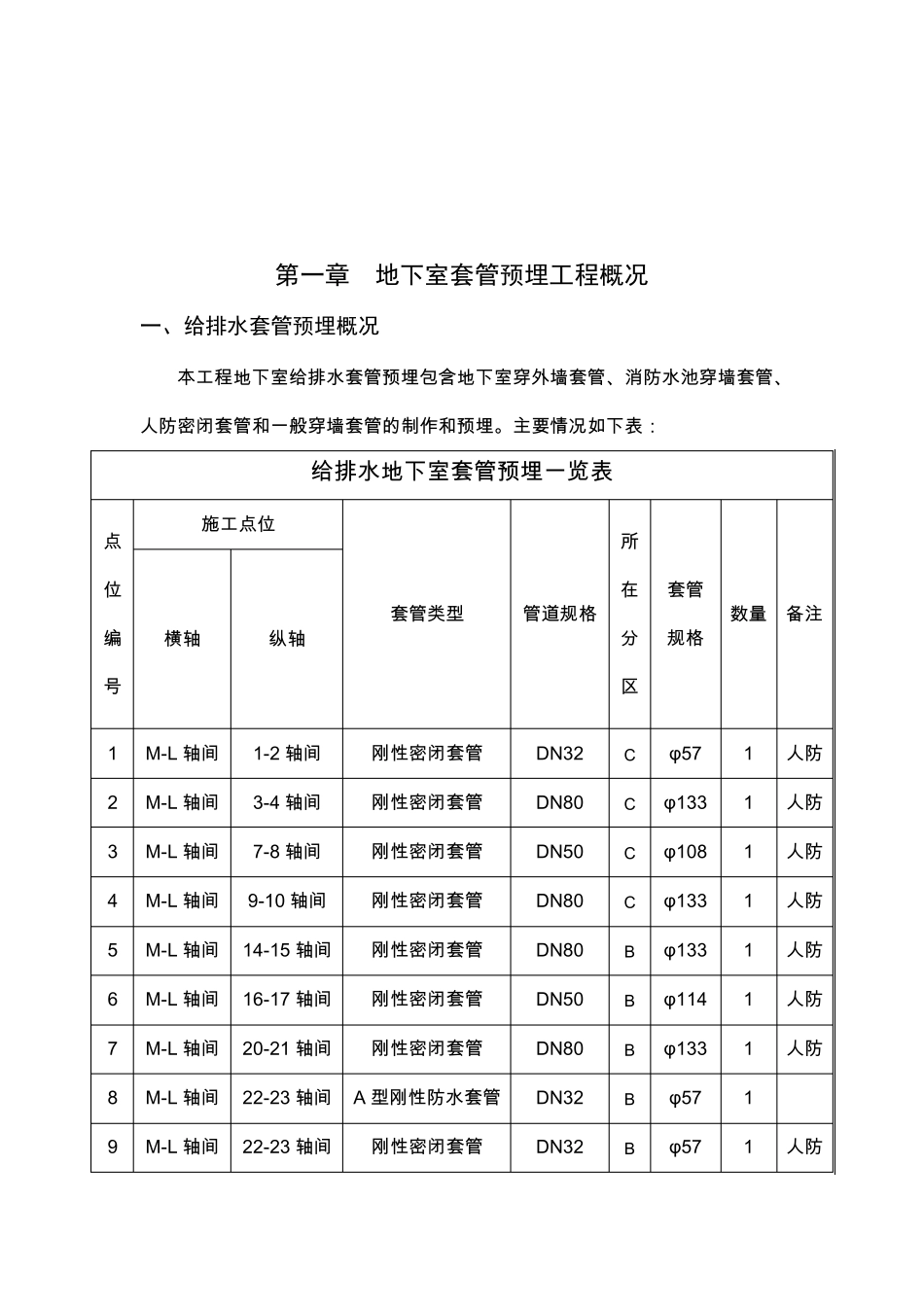

* * * * * * * * * * 建设工程 地下室套管预埋施工方案 审批： 审核： 编制： * * * * * * * * * * * * * * * * * * * * * 有限公司 项 目 经 理 部 目 录 第一章 地下室套管预埋工程概况 一、给排水套管预埋概况 二、电气套管预埋概况 三、暖通套管预埋概况 第二章 施工准备工作 一、技术准备 二、材料准备 三、机械准备 四、施工条件准备 第三章 施工流程及施工工艺 一、施工流程图 二、施工工艺 第四章 质量控制措施 第五章 安全控制措施 第六章 施工进度安排 第一章 地下室套管预埋工程概况 一、给排水套管预埋概况 本工程地下室给排水套管预埋包含地下室穿外墙套管、消防水池穿墙套管、人防密闭套管和一般穿墙套管的制作和预埋。主要情况如下表： 给排水地下室套管预埋一览表 点位编号 施工点位 套管类型 管道规格 所在分区 套管规格 数量 备注 横轴 纵轴 1 M-L 轴间 1-2 轴间 刚性密闭套管 DN32 C φ57 1 人防 2 M-L 轴间 3-4 轴间 刚性密闭套管 DN80 C φ133 1 人防 3 M-L 轴间 7-8 轴间 刚性密闭套管 DN50 C φ108 1 人防 4 M-L 轴间 9-10 轴间 刚性密闭套管 DN80 C φ133 1 人防 5 M-L 轴间 14-15 轴间 刚性密闭套管 DN80 B φ133 1 人防 6 M-L 轴间 16-17 轴间 刚性密闭套管 DN50 B φ114 1 人防 7 M-L 轴间 20-21 轴间 刚性密闭套管 DN80 B φ133 1 人防 8 M-L 轴间 22-23 轴间 A 型刚性防水套管 DN32 B φ57 1 9 M-L 轴间 22-23 轴间 刚性密闭套管 DN32 B φ57 1 人防 10 L-K 轴间 9-10 轴间 刚性密闭套管 DN32 C φ57 1 人 防 11 L-K 轴间 14-15 轴间 刚性密闭套管 DN32 B φ57 1 人 防 12 L-K 轴间 15-16 轴间 刚性密闭套管 DN32 B φ57 1 人 防 13 K-J 轴间 1 轴左 侧 A 型 刚性防 水 套管 DN80 C φ133 1 14 K-J 轴间 1-2 轴间 刚性密闭套管 DN80 C φ133 1 人 防 15 K-J 轴间 1-2 轴间 刚性密闭套管 DN80 C φ133 1 人 防 16 K-J 轴间 1-2 轴间 A 型 刚性防 水 套管 DN150 C φ219 1 17 K-J 轴间 1-2 轴间 A 型 刚性防 水 套管 DN150 C φ219 1 18 K-J 轴间 1-2 轴间 A 型 刚性防 水 套管 DN250 C φ325 1 19 K...
