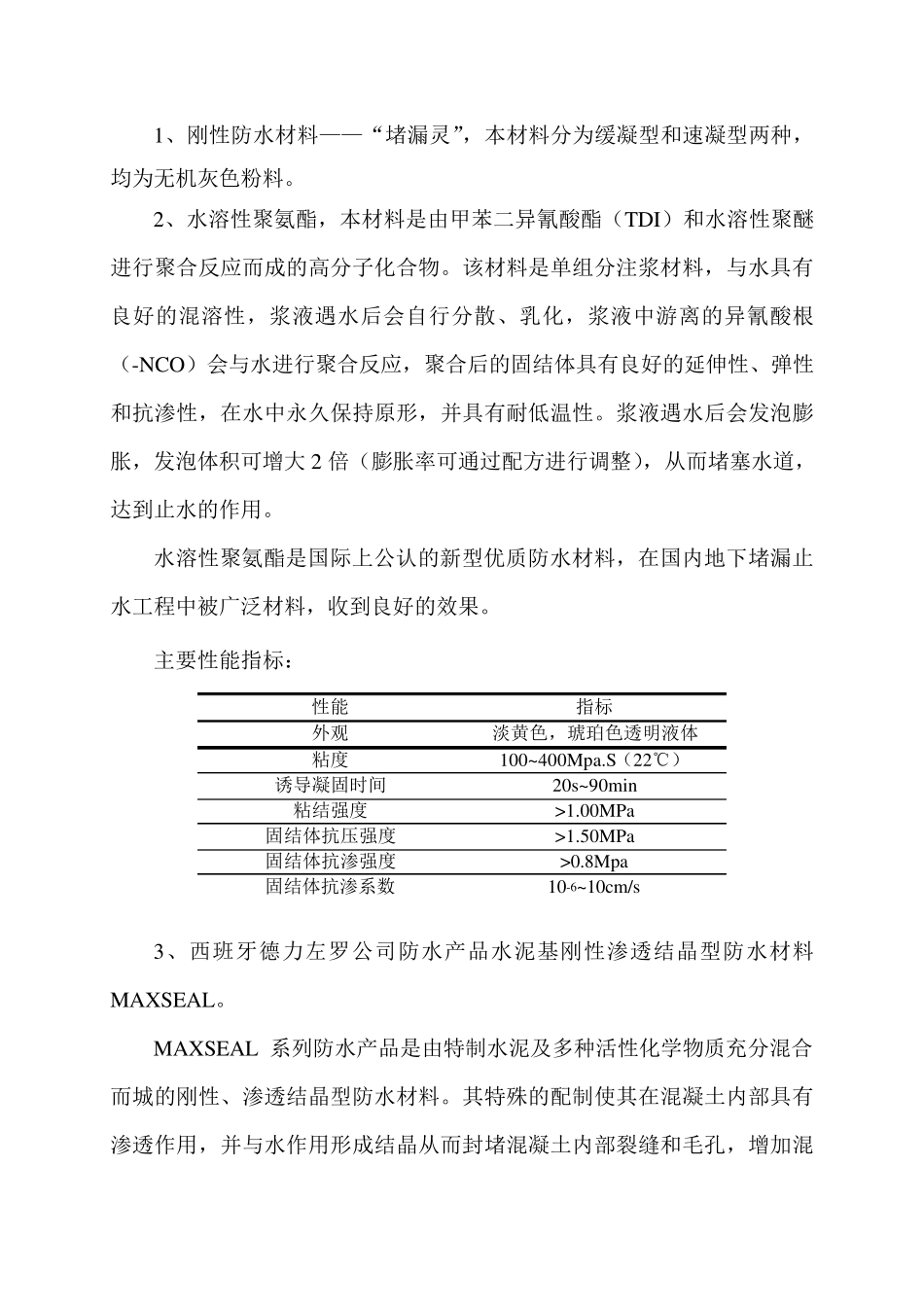

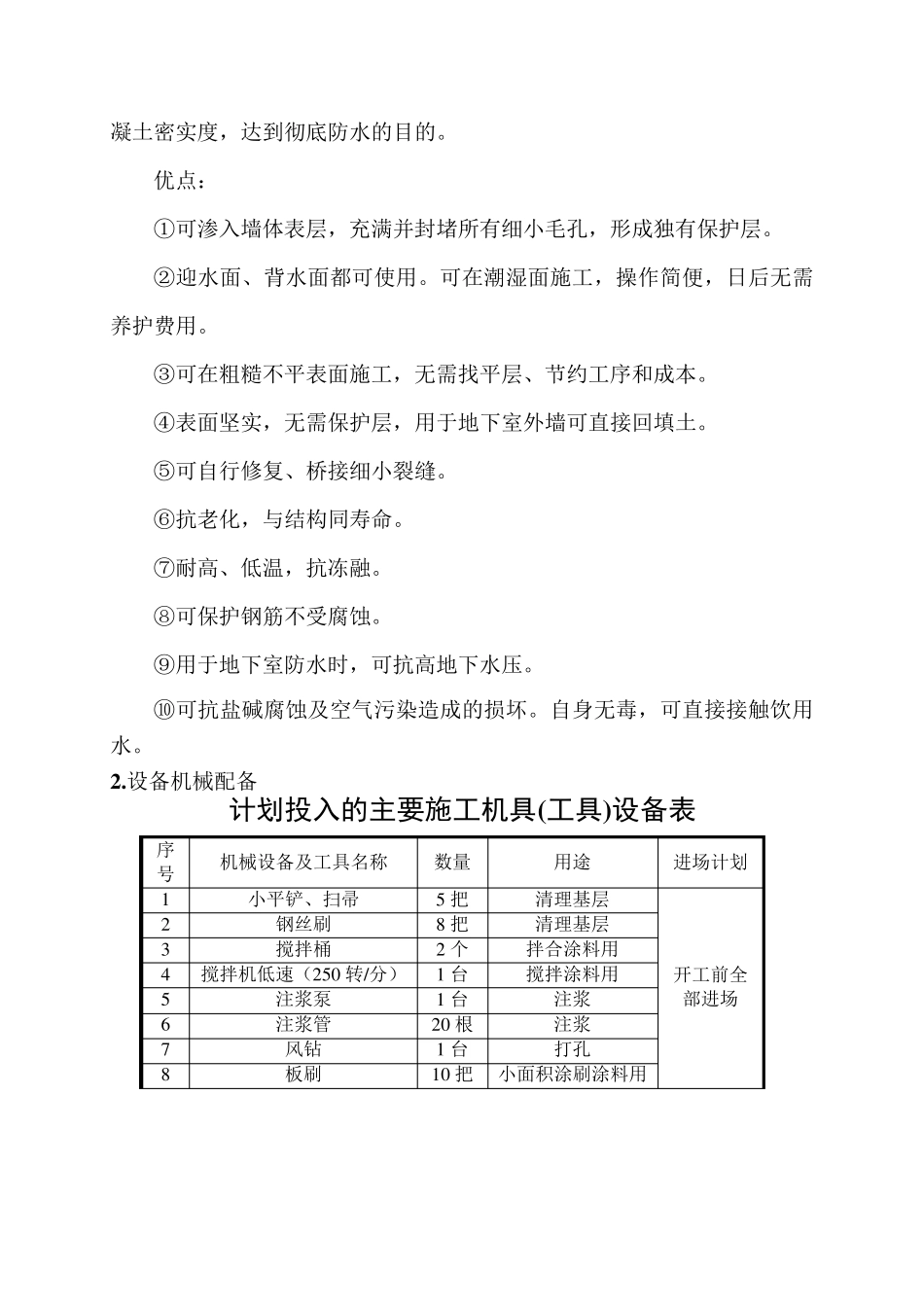

一、工程概况 工程建设概况：本工程地下室分为A、B 两部分，A 部分地下部分为三层，基础深约10m，B 部分地下部分为两层，基础深约6m。A 部分地下底板防水层甩茬遭破坏，未能与B 部分连接。两部分之间留设一道宽约50mm的沉降缝、A 部分地下外墙结构施工缝未能采取有效防水措施。加之建筑物沉降和结构变形自身产生细小裂缝，造成渗漏。经我公司技术人员实地考察，拟采用以下治理方案。 一、 基层清理后，采用化学注浆技术填充混凝土内部空腔和结构墙体裂缝，止住明水进入。 二、 然后用渗透结晶型防水涂料“TECMARY”做大面积刚性防水层。 二、技术准备 施工人员持证上岗，保证所有施工人员都能按有关操作规程，规范及有关工艺要求施工。 对于复杂的施工分项以及重要施工部位，要事先编制具体施工方案。 事先准备本工程的各项检 查 资 料，确 保资 料真 实，及时 归 档 。 该 项目 工程人员安 排 如 下： 序号 工 种 人数 工 作 内 容 1 技术人员 3 编制方案、制定 措施、整 理资 料、技术交 底 2 采购人员 2 材 料供 应 及时 通 知 检 验 3 主 要施工人员 5 清除 层面杂质 ,注浆、配 制涂料、涂刷 涂料、表 层处 理、养 护 4 机械设备 1 维 修 机 械 小工具等 5 零星 3 零 星 工程 6 后勤人员 2 现 场 保卫 三、材 料、工具准备 1 .主 要材 料选 择 1、刚性防水材料——“堵漏灵”，本材料分为缓凝型和速凝型两种，均为无机灰色粉料。 2、水溶性聚氨酯，本材料是由甲苯二异氰酸酯（TDI）和水溶性聚醚进行聚合反应而成的高分子化合物。该材料是单组分注浆材料，与水具有良好的混溶性，浆液遇水后会自行分散、乳化，浆液中游离的异氰酸根（-NCO）会与水进行聚合反应，聚合后的固结体具有良好的延伸性、弹性和抗渗性，在水中永久保持原形，并具有耐低温性。浆液遇水后会发泡膨胀，发泡体积可增大 2 倍（膨胀率可通过配方进行调整），从而堵塞水道，达到止水的作用。 水溶性聚氨酯是国际上公认的新型优质防水材料，在国内地下堵漏止水工程中被广泛材料，收到良好的效果。 主要性能指标： 3、西班牙德力左罗公司防水产品水泥基刚性渗透 结晶 型防水材料MAXSEAL。 MAXSEAL 系 列 防水产品是由特 制 水泥及 多 种活 性化学 物质充 分混合而城 的刚性、渗透 结晶 型防水材料。其 特 殊 的配制 使 其 在混凝土 内部 具有渗...
