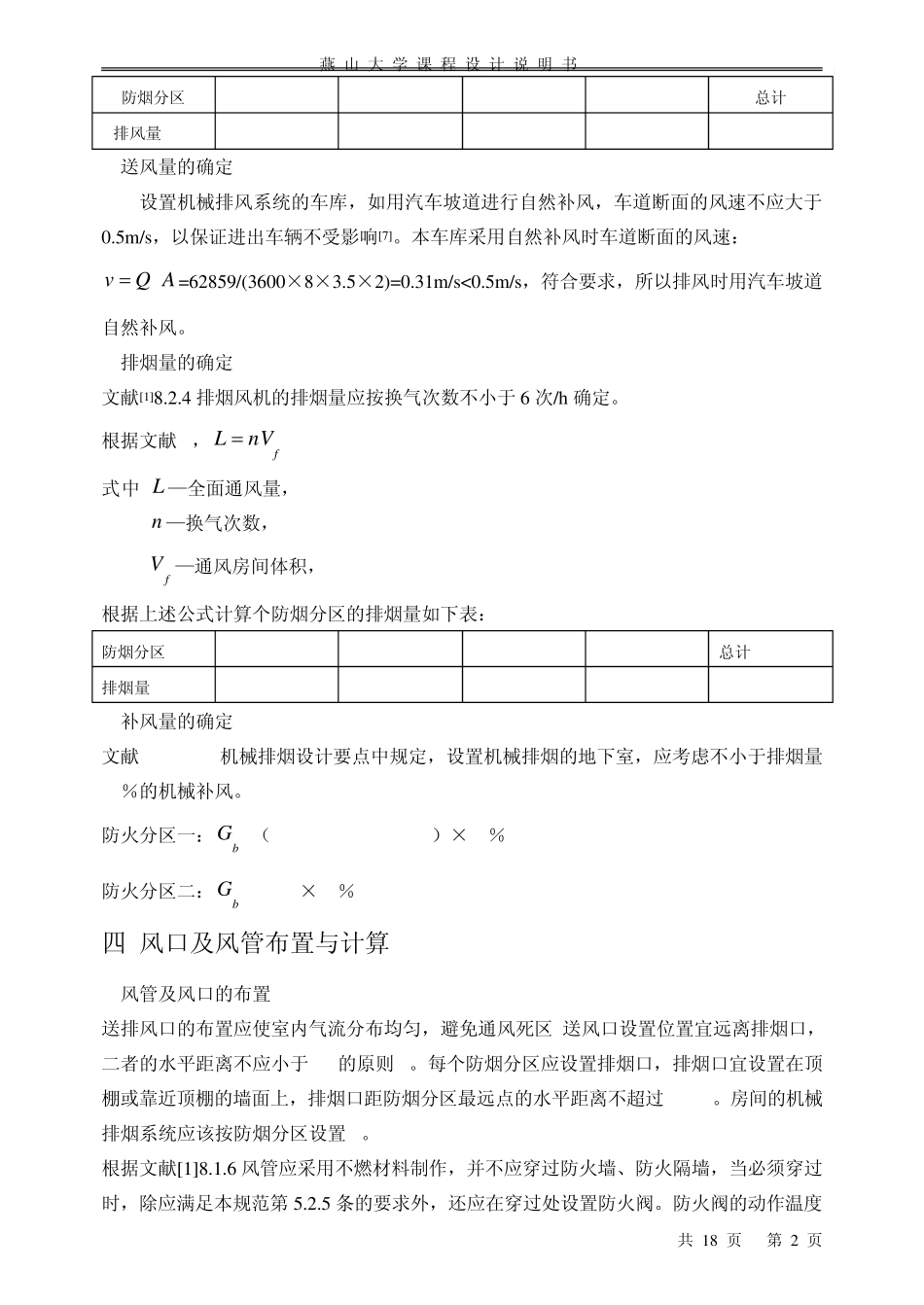

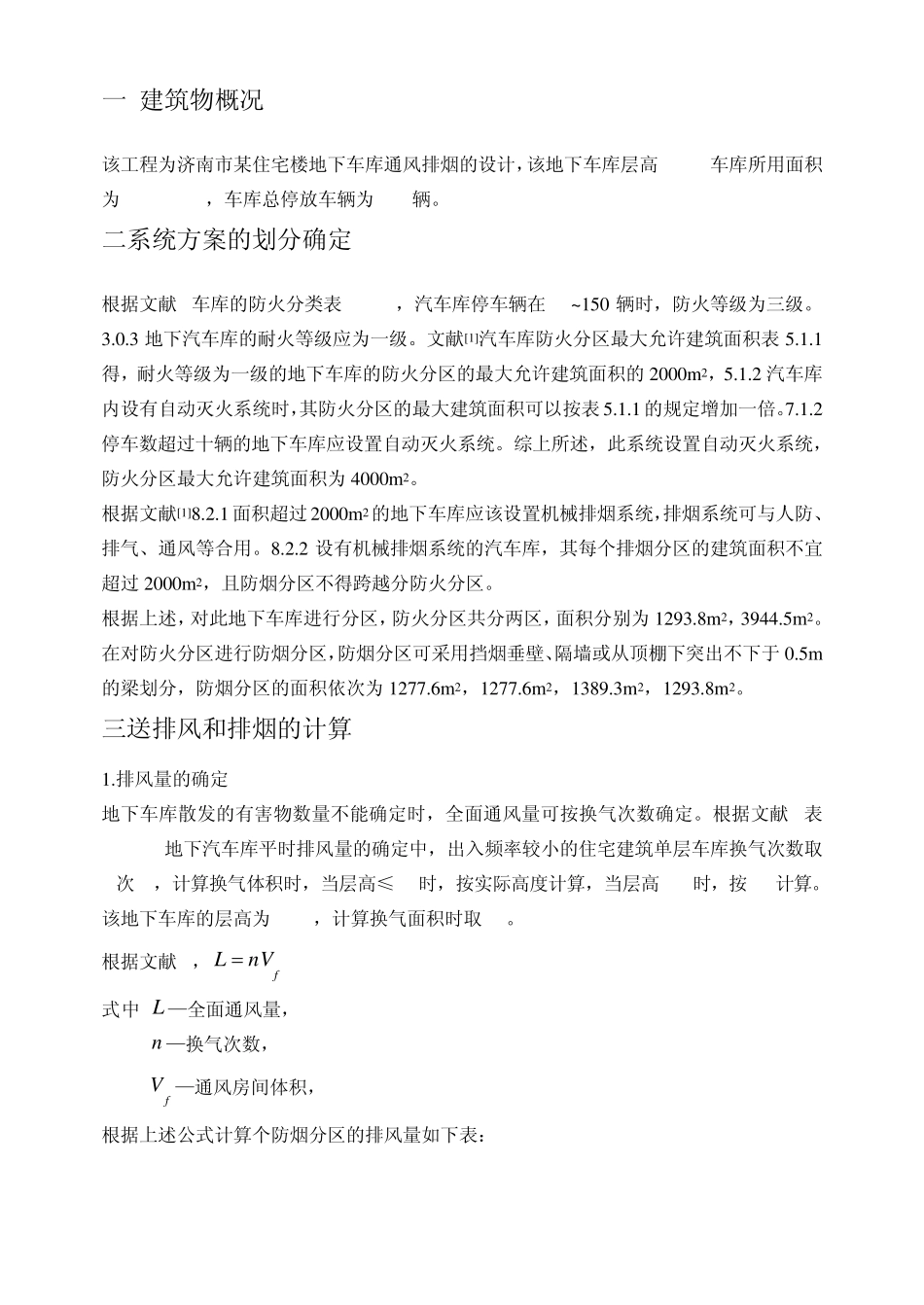

一 建筑物概况 该工程为济南市某住宅楼地下车库通风排烟的设计，该地下车库层高 3.5m,车库所用面积为 5238.36m2，车库总停放车辆为 132辆。 二系统方案的划分确定 根据文献[1]车库的防火分类表 3.0.1，汽车库停车辆在 50~150 辆时，防火等级为三级。3.0.3 地下汽车库的耐火等级应为一级。文献[1]汽车库防火分区最大允许建筑面积表 5.1.1得，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的 2000m2，5.1.2 汽车库内设有自动灭火系统时，其防火分区的最大建筑面积可以按表 5.1.1 的规定增加一倍。7.1.2停车数超过十辆的地下车库应设置自动灭火系统。综上所述，此系统设置自动灭火系统，防火分区最大允许建筑面积为 4000m2。 根据文献[1]8.2.1 面积超过 2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。8.2.2 设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过 2000m2，且防烟分区不得跨越分防火分区。 根据上述，对此地下车库进行分区，防火分区共分两区，面积分别为 1293.8m2，3944.5m2。在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于 0.5m的梁划分，防烟分区的面积依次为 1277.6m2，1277.6m2，1389.3m2，1293.8m2。 三送排风和排烟的计算 1.排风量的确定 地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。根据文献[2]表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h，计算换气体积时，当层高≤3m时，按实际高度计算，当层高>3m时，按 3m计算。 该地下车库的层高为 3.5m，计算换气面积时取3m。 根据文献[3]，fn VL  式中 L —全面通风量，m3/h n —换气次数，1/h fV —通风房间体积，m3 根据上述公式计算个防烟分区的排风量如下表： 燕 山 大 学 课 程 设 计 说 明 书 共 18 页 第 2 页 防烟分区 1 2 3 4 总计 排风量m3/h 15331 15331 16672 15525 62859 2.送风量的确定 设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响[7]。本车库采用自然补风时车道断面的风速： AQv =62859/(3600×8×3.5×2)=0.31m/s<0.5m/s，符合要求，所以排风时用汽车坡道自然补风。 3.排烟量的确定 文献[1]8.2.4 排烟风机的排烟量应按换气次数不小于6 次/h 确定。 根据文献[3]...
