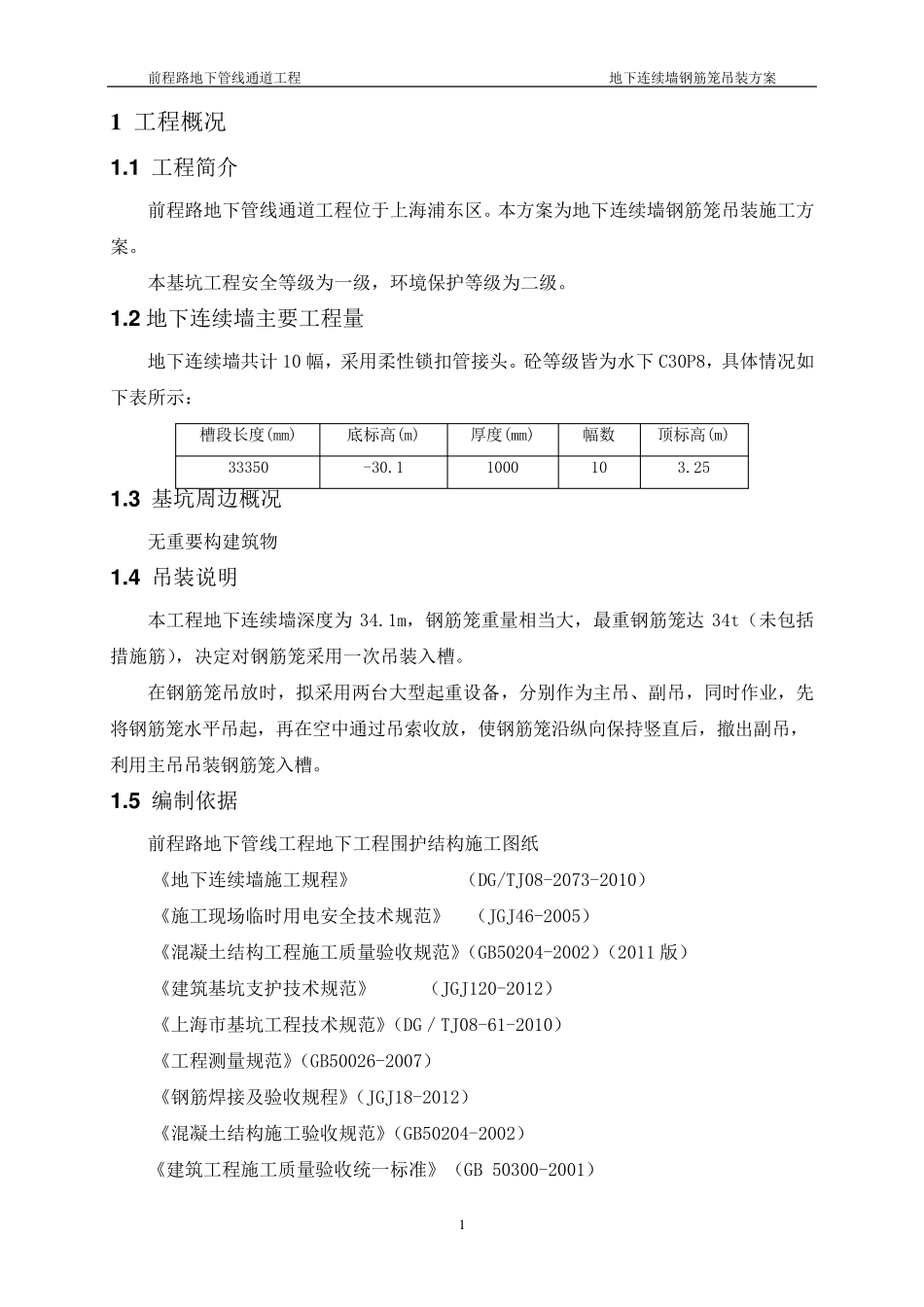

前程路地下管线通道工程 地下连续墙钢筋笼吊装方案 1 1 工程概况 1 .1 工程简介 前程路地下管线通道工程位于上海浦东区。本方案为地下连续墙钢筋笼吊装施工方案。 本基坑工程安全等级为一级，环境保护等级为二级。 1 .2 地下连续墙主要工程量 地下连续墙共计10 幅，采用柔性锁扣管接头。砼等级皆为水下C30P8，具体情况如下表所示： 槽段长度(mm) 底标高(m) 厚度(mm) 幅数 顶标高(m) 33350 -30.1 1000 10 3.25 1 .3 基坑周边概况 无重要构建筑物 1 .4 吊装说明 本工程地下连续墙深度为34.1m，钢筋笼重量相当大，最重钢筋笼达34t（未包括措施筋），决定对钢筋笼采用一次吊装入槽。 在钢筋笼吊放时，拟采用两台大型起重设备，分别作为主吊、副吊，同时作业，先将钢筋笼水平吊起，再在空中通过吊索收放，使钢筋笼沿纵向保持竖直后，撤出副吊，利用主吊吊装钢筋笼入槽。 1 .5 编制依据 前程路地下管线工程地下工程围护结构施工图纸 《地下连续墙施工规程》 （DG/TJ08-2073-2010） 《施工现场临 时用电 安全技 术 规范 》 （JGJ46-2005） 《混 凝 土 结构工程施工质 量验 收规范 》（GB50204-2002）（2011 版 ） 《建筑基坑支 护技 术 规范 》 （JGJ120-2012） 《上海市 基坑工程技 术 规范 》（DG／ TJ08-61-2010） 《工程测 量规范 》（GB50026-2007） 《钢筋焊 接及 验 收规程》（JGJ18-2012） 《混 凝 土 结构施工验 收规范 》（GB50204-2002） 《建筑工程施工质 量验 收统 一标准 》（GB 50300-2001） 前程路地下管线通道工程 地下连续墙钢筋笼吊装方案 2 其它相应的法律法规及公司规定、其他工程经验。 2 吊装方案及计算 2 .1 钢筋笼加工 2 .1 .1 钢筋笼加工平台 在场内布置1 个钢筋笼加工平台，尺寸为6×33 米，平台采用槽钢制作，钢筋平台全部设置于 15cm 厚素砼（C30）浇筑而成的硬化地坪上，为便于钢筋放样布置和绑扎，在平台上根据设计的钢筋间距、插筋、预埋件、及钢筋接驳器的位置画出控制标记，以保证钢筋笼和各种埋件的布设精度。在起吊钢筋笼时，检查笼与平台的挂靠件是否都已脱离，防止平台被外部因素，如车辆、挖机等机械的碰撞，而造成平台变形，影响钢筋笼的制作精度。钢筋笼均采用整体制作成型，所有纵横向钢筋相应部位点焊，以增加钢筋笼的整体刚度。连续墙主筋每幅槽段两端各加密一根。 2 .1 .2 钢筋笼吊装加固 ...
