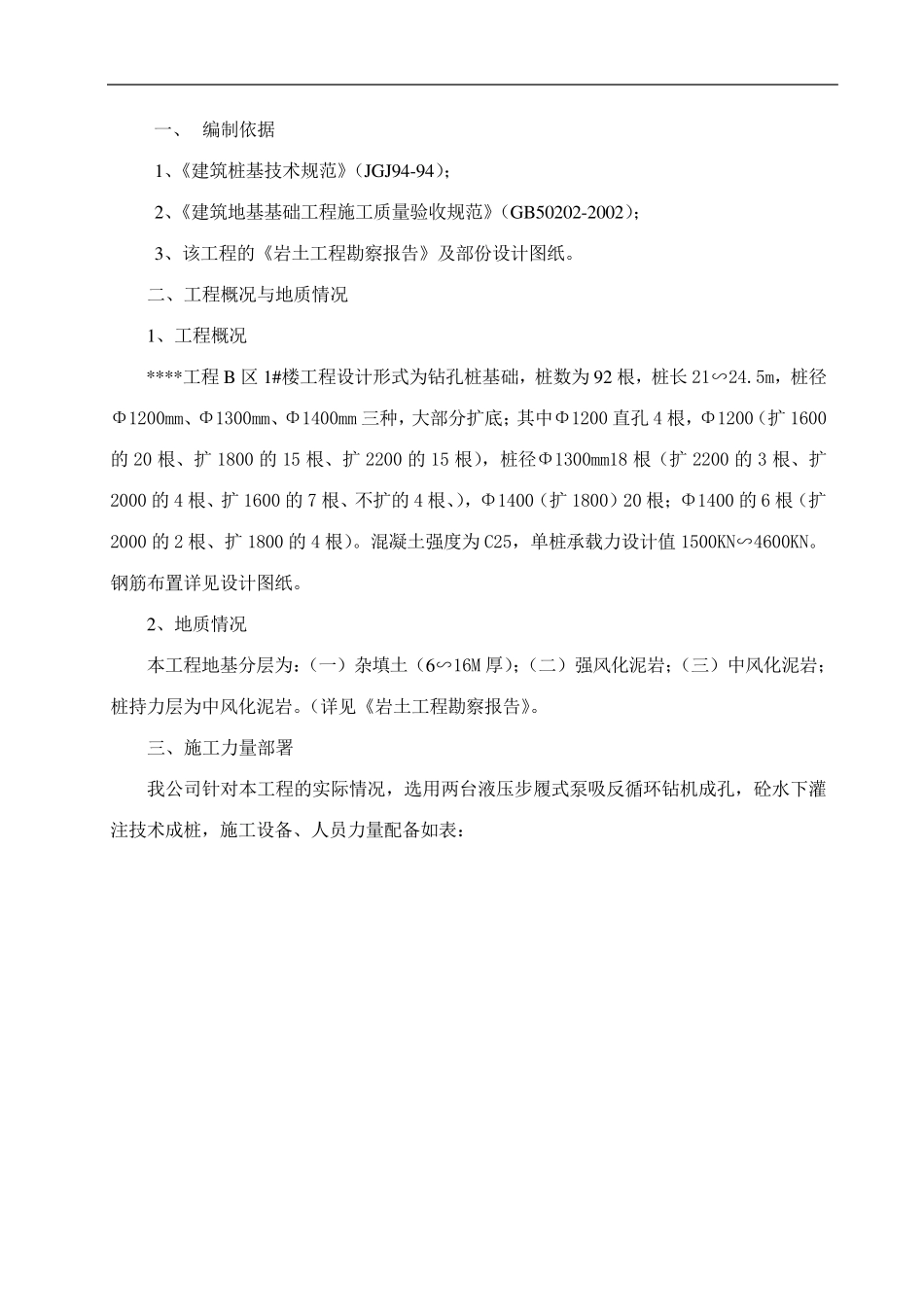

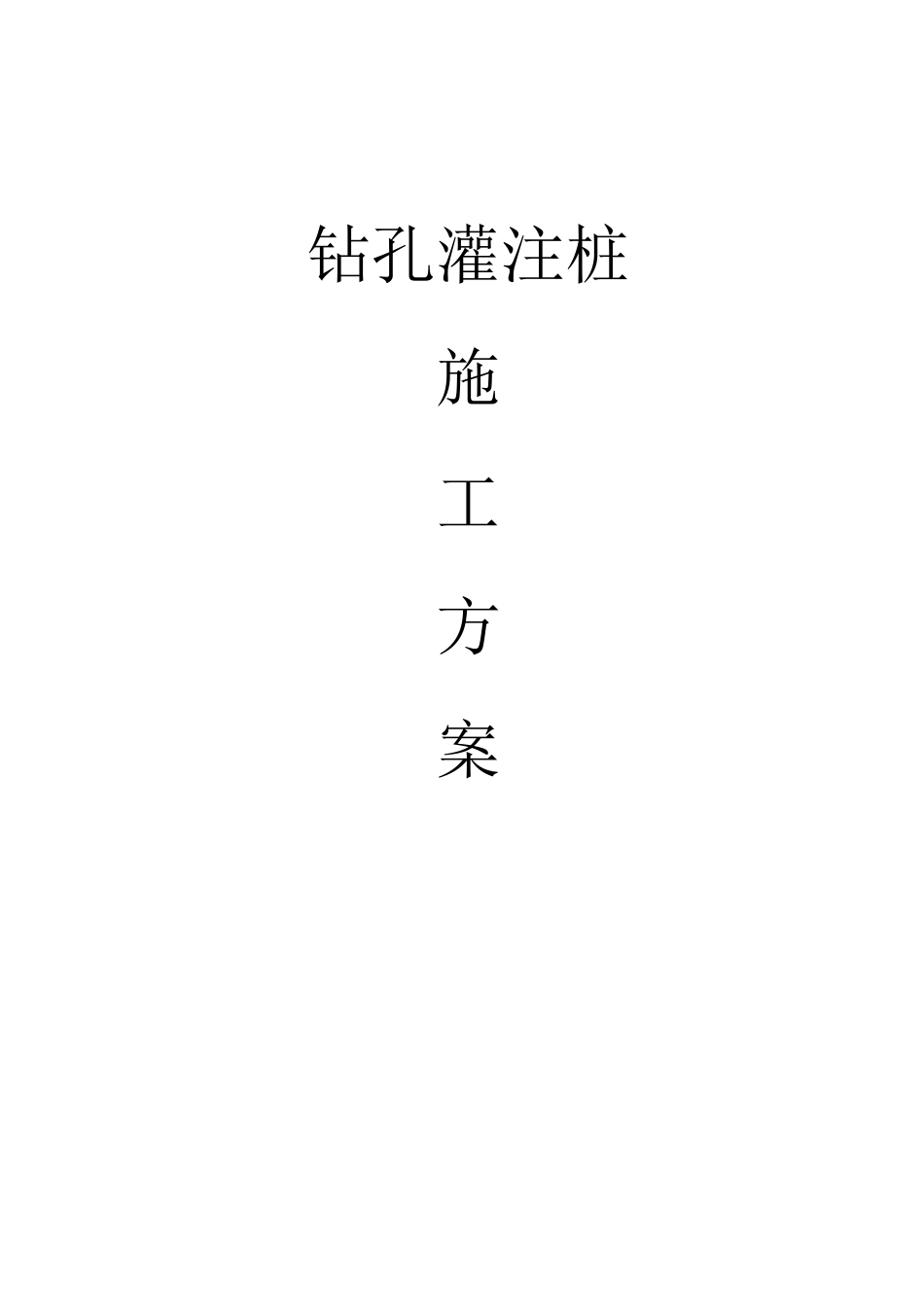

钻孔灌注桩 施 工 方 案 目 录 一、编制依据……………………………………………………1 二、工程概况与地质情况………………………………………1 三、施工力量部署………………………………………………1 四、工期及施工进度计划………………………………………4 五、施工工艺……………………………………………………4 六、主要质量保证措施…………………………………………8 七、质量验收标准………………………………………………8 八、主要安全文明施工保证措施………………………………9 一、 编制依据 1、《建筑桩基技术规范》（JGJ94-94）； 2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）； 3、该工程的《岩土工程勘察报告》及部份设计图纸。 二、工程概况与地质情况 1、工程概况 ****工程B 区1#楼工程设计形式为钻孔桩基础，桩数为92 根，桩长21∽24.5m，桩径Φ1200mm、Φ1300mm、Φ1400mm 三种，大部分扩底；其中Φ1200 直孔4 根，Φ1200（扩 1600的20 根、扩 1800 的15 根、扩 2200 的15 根），桩径Φ1300mm18 根（扩 2200 的3 根、扩2000 的4 根、扩 1600 的7 根、不扩的4 根、），Φ1400（扩 1800）20 根；Φ1400 的6 根（扩2000 的2 根、扩 1800 的4 根）。混凝土强度为C25，单桩承载力设计值 1500KN∽4600KN。钢筋布置详见设计图纸。 2、地质情况 本工程地基分层为：（一）杂填土（6∽16M 厚）；（二）强风化泥岩；（三）中风化泥岩；桩持力层为中风化泥岩。（详见《岩土工程勘察报告》。 三、施工力量部署 我公司针对本工程的实际情况，选用两台液压步履式泵吸反循环钻机成孔，砼水下灌注技术成桩，施工设备、人员力量配备如表： 施工设备配备表 设备机具名称 规格型号 数量 备 注 正反循环钻机 SZ-50 6 台 成孔、清孔、灌砼 潜水泵 25m 扬程 10 台 漏斗 1.5m 3 6 个 灌注导管 φ250 120m 电焊机 普通 6 台 电焊 钻头 φ1200， φ1300， φ1400 8 个 用于成直孔 扩大头扩张器 6 个 扩底 施 工 人 员 配 备 表 工 组 岗 位 人 数 姓名或说明 工程管理部 工程负责人 1 质安员 2 施工员 4 成孔、成桩组 机长 6 负责钻孔、安装钢筋笼及水下灌注砼工作 班长 12 普通工人 48 制笼组 电工、焊工 12 负责制作钢筋笼 四、工期及施工进度计划 每机每两天完成 1 根，施工准备十五...
