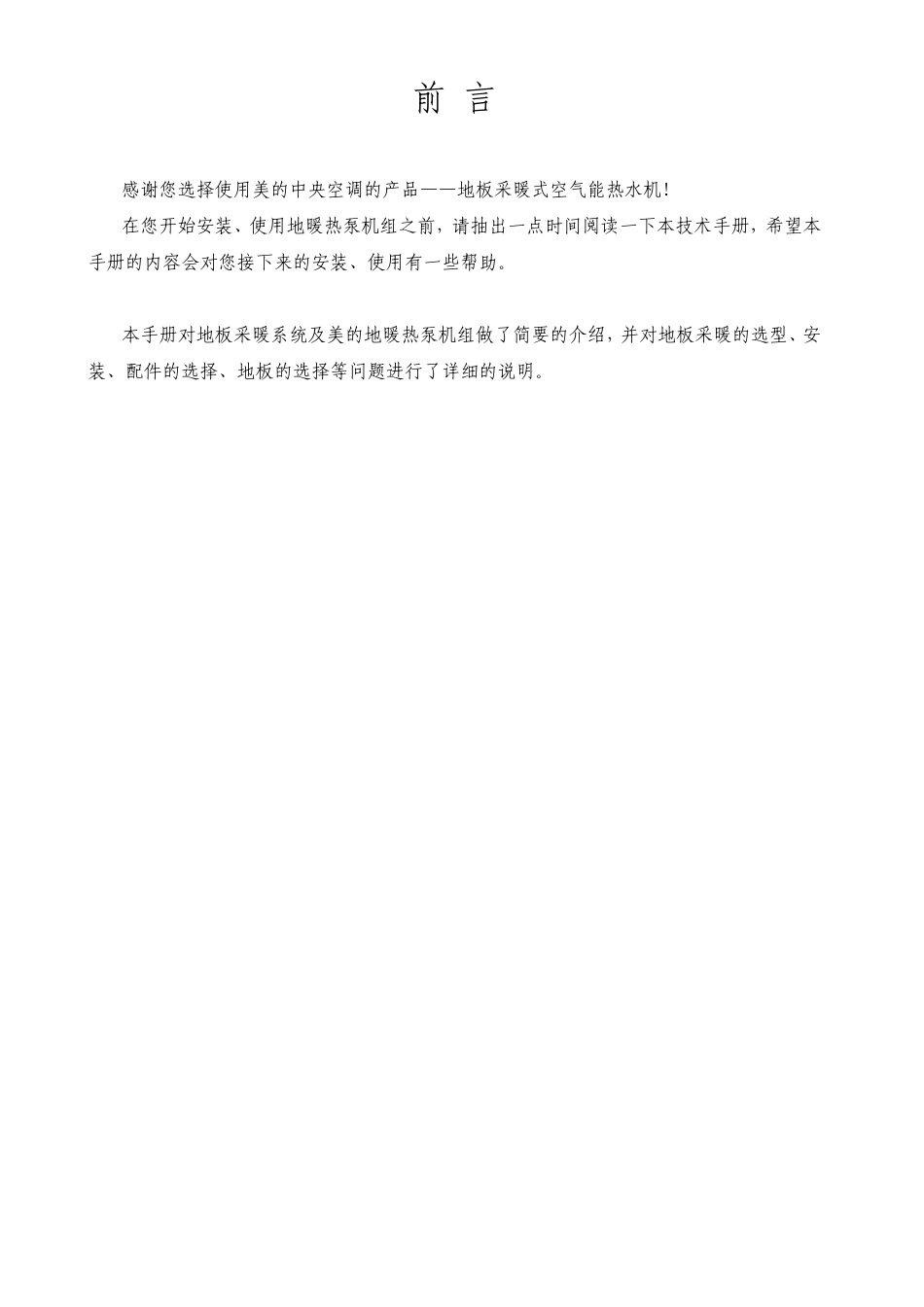

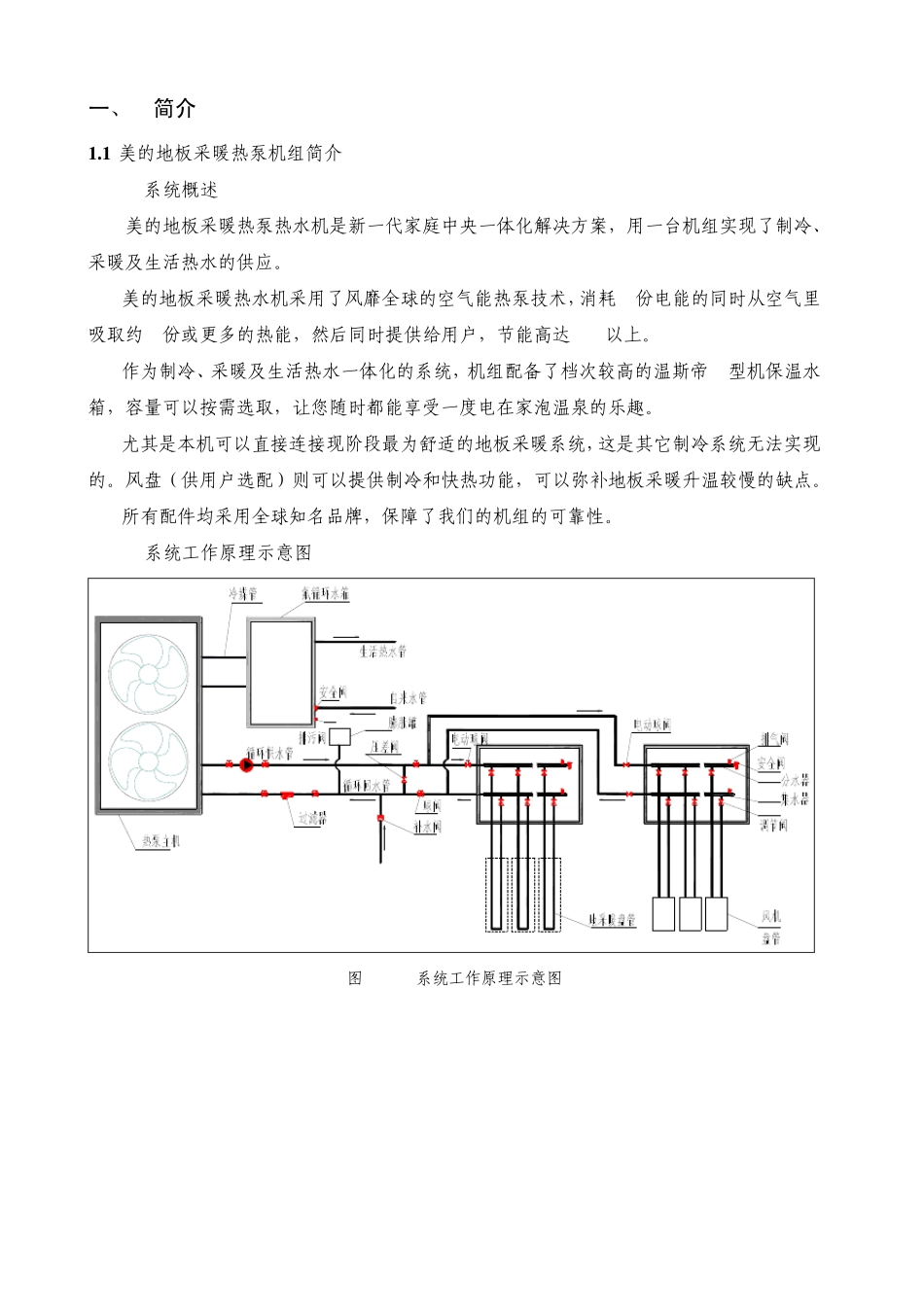

美的地板采暖式 空气能热水机技术手册 (内部参考) 广东美的暖通设备有限公司 2 0 1 1 年 3 月 前 言 感谢您选择使用美的中央空调的产品——地板采暖式空气能热水机! 在您开始安装、使用地暖热泵机组之前,请抽出一点时间阅读一下本技术手册,希望本手册的内容会对您接下来的安装、使用有一些帮助。 本手册对地板采暖系统及美的地暖热泵机组做了简要的介绍,并对地板采暖的选型、安装、配件的选择、地板的选择等问题进行了详细的说明。 一、 简介 1 .1 美的地板采暖热泵机组简介 1.1.1 系统概述 美的地板采暖热泵热水机是新一代家庭中央一体化解决方案,用一台机组实现了制冷、采暖及生活热水的供应。 美的地板采暖热水机采用了风靡全球的空气能热泵技术,消耗 1份电能的同时从空气里吸取约 3份或更多的热能,然后同时提供给用户,节能高达 65%以上。 作为制冷、采暖及生活热水一体化的系统,机组配备了档次较高的温斯帝 D型机保温水箱,容量可以按需选取,让您随时都能享受一度电在家泡温泉的乐趣。 尤其是本机可以直接连接现阶段最为舒适的地板采暖系统,这是其它制冷系统无法实现的。风盘(供用户选配)则可以提供制冷和快热功能,可以弥补地板采暖升温较慢的缺点。 所有配件均采用全球知名品牌,保障了我们的机组的可靠性。 1.1.2 系统工作原理示意图 图 1-1 系统工作原理示意图 1.1.3 现有产品系列及主要参数 表1-1: 型号 LRSJF-100(30)/RNG-580 制热模式 额定制热量 10.7kW 额定功率 3.2kW 额定电流 16.0A 制冷模式 额定制冷量 8.1kW 额定功率 3.3kW 额定电流 16.4A 制热水模式 额定制热量 2.92kW 额定功率 0.85kW 额定电流 3.9A 产热水量 62.8L/h 电源规格 220V~50Hz 最大输入功率 5.2kW 最大输入电流 25.0A 制冷剂种类/充注量 R22/3.4kg 机组进/出水管径 DN25/DN25(外螺纹) 机组尺寸(长×宽×高) 1128×460×1261(mm) 运行噪音 60dB(A) 机组重量 120kg 保温水箱 可选型号 PLSX-150(32)XP/C(E2) PLSX-200(32)XP/C(E2) 水箱容积 150L 200L 水箱尺寸 Φ518×1520(mm) Φ560×1620(mm) 水箱重量 42.5Kg 51Kg 注: 制热水测试条件:室外环境干/湿球温度为 20℃/15℃,初始水终止水温度为 15℃/55℃; 制热量测试条件:室外环境干/湿球温度为7℃/6℃,进水/出水温度为35℃/40℃; 制冷量测试条件:室外环境干/湿球温度为35℃/24℃...
