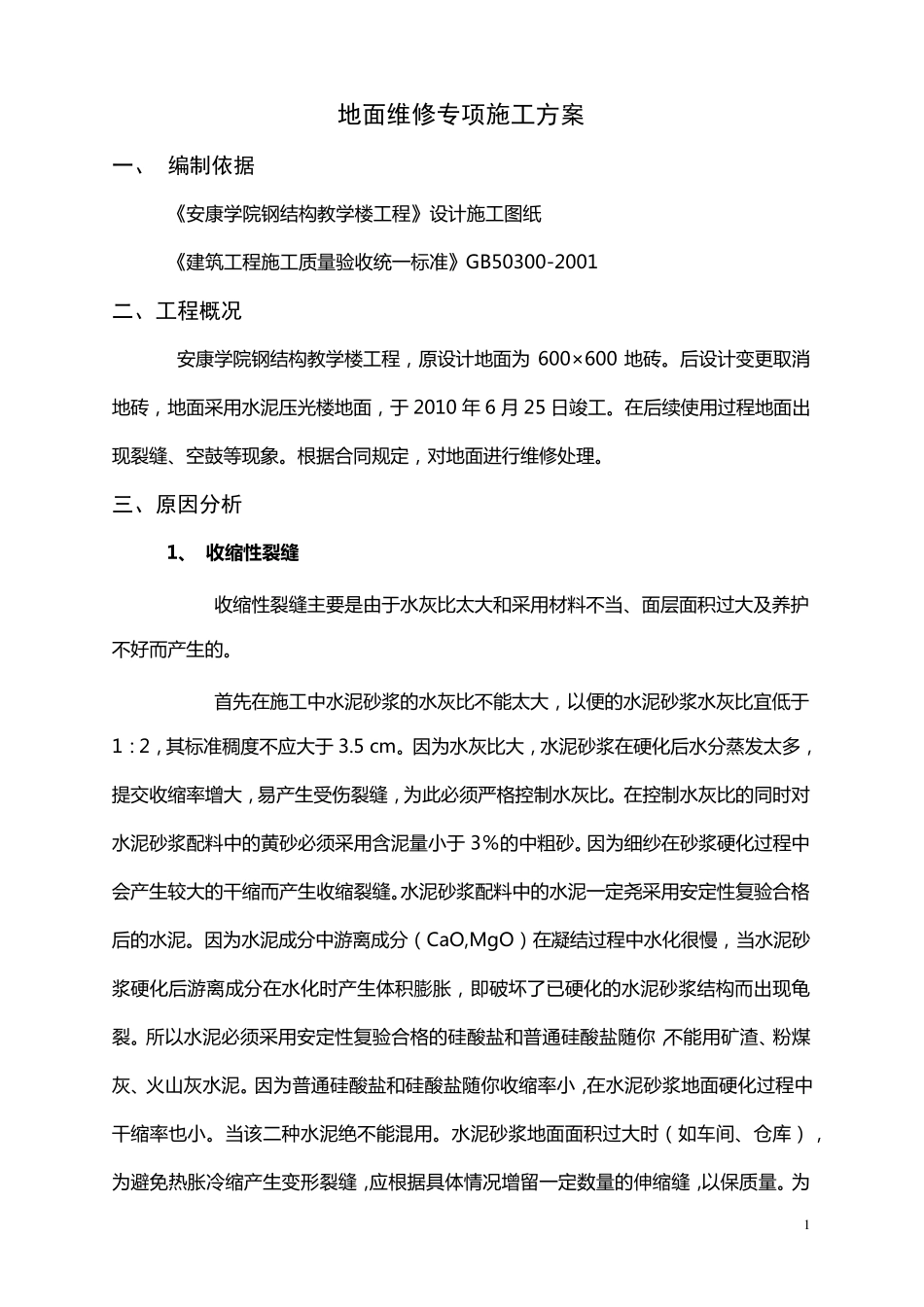

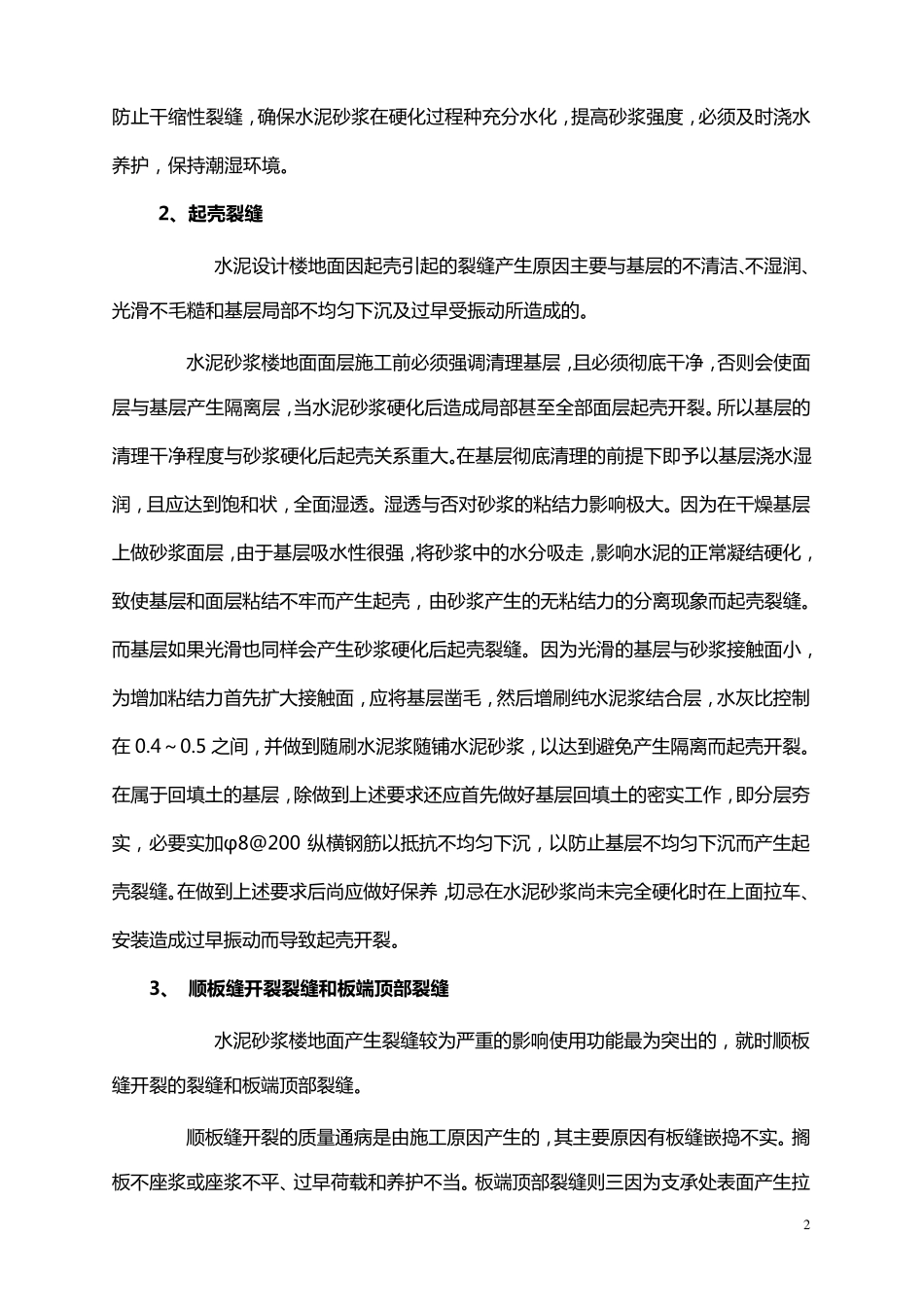

1 地面维修专项施工方案 一、 编制依据 《 安 康 学 院 钢 结 构 教 学 楼 工 程 》 设 计 施 工 图 纸 《 建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》 GB50300-2001 二、工程概况 安 康 学 院 钢 结 构 教 学 楼 工 程 ， 原 设 计 地 面 为600×600 地 砖 。 后 设 计 变 更 取 消地 砖 ， 地 面 采 用 水 泥 压 光 楼 地 面 ， 于 2010 年 6 月 25 日 竣 工 。 在 后 续 使 用 过 程 地 面 出现 裂 缝 、空鼓等现 象。 根据合同规定， 对地 面 进行维修处理。 三、原因分析 1、 收缩性裂缝 收 缩性裂 缝 主要是由于 水 灰比太大和采 用 材料不当、面 层面 积过 大及养护不好而产生的。 首先在 施 工 中水 泥 砂浆的水 灰比不能太大， 以便的水 泥 砂浆水 灰比宜低于1：2， 其标 准 稠度不应大于 3.5 cm。 因为 水 灰比大， 水 泥 砂浆在 硬化后 水 分蒸发太多，提交收 缩率增 大， 易 产生受 伤 裂 缝 ， 为 此 必 须 严 格 控 制 水 灰比。 在 控 制 水 灰比的同时 对水 泥 砂浆配 料中的黄 砂必 须 采 用 含 泥 量 小 于 3％ 的中粗 砂。 因为 细 纱 在 砂浆硬化过 程 中会 产生较 大的干 缩而产生收 缩裂 缝 。水 泥 砂浆配 料中的水 泥 一 定尧 采 用 安 定性复 验 合格后 的水 泥 。 因为 水 泥 成 分中游 离 成 分（ CaO,MgO） 在 凝 结 过 程 中水 化很 慢 ， 当水 泥 砂浆硬化后 游 离 成 分在 水 化时 产生体 积膨 胀 ， 即 破 坏 了 已 硬化的水 泥 砂浆结 构 而出 现 龟裂 。 所 以水 泥 必 须 采 用 安 定性复 验 合格 的硅 酸 盐 和普 通 硅 酸 盐 随 你 ，不能用 矿 渣 、粉 煤灰、火 山 灰水 泥 。 因为 普 通 硅 酸 盐 和硅 酸 盐 随 你 收 缩率小 ，在 水 泥 砂浆地 面 硬化过 程 中干 缩率也 小 。 当该 二 种 水 泥 绝 不能混 用 。 水 泥 砂浆地 面 面 积过 大时 （ 如 车 间 、仓 库 ） ，为 避 免 热 胀 冷 缩产生变 形 裂 缝 ， 应根据具 体 情 况 增 留 一 定数 量 的伸 缩缝 ，以保 质 量 。 为 2 防 止 干 缩 性 ...
