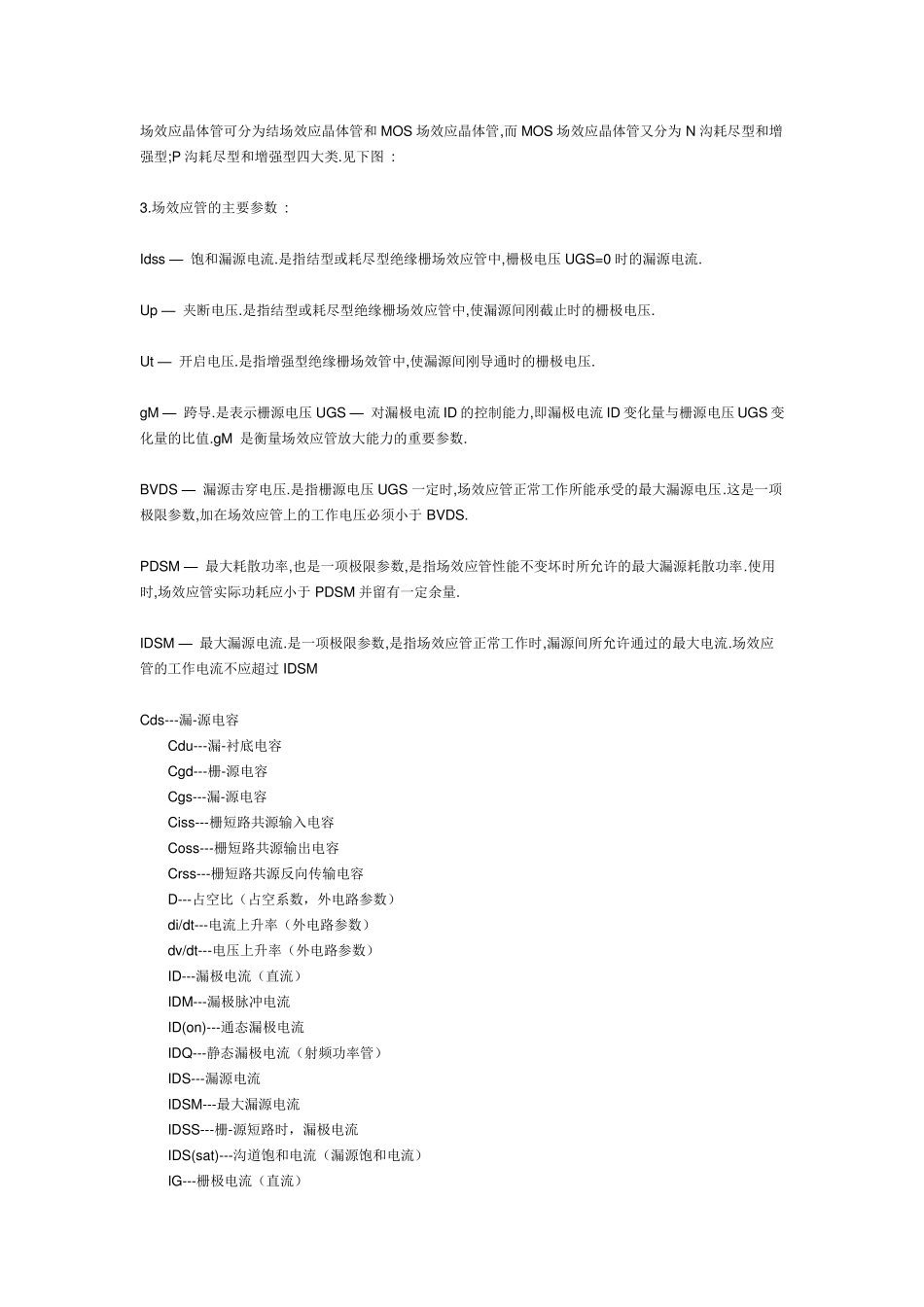

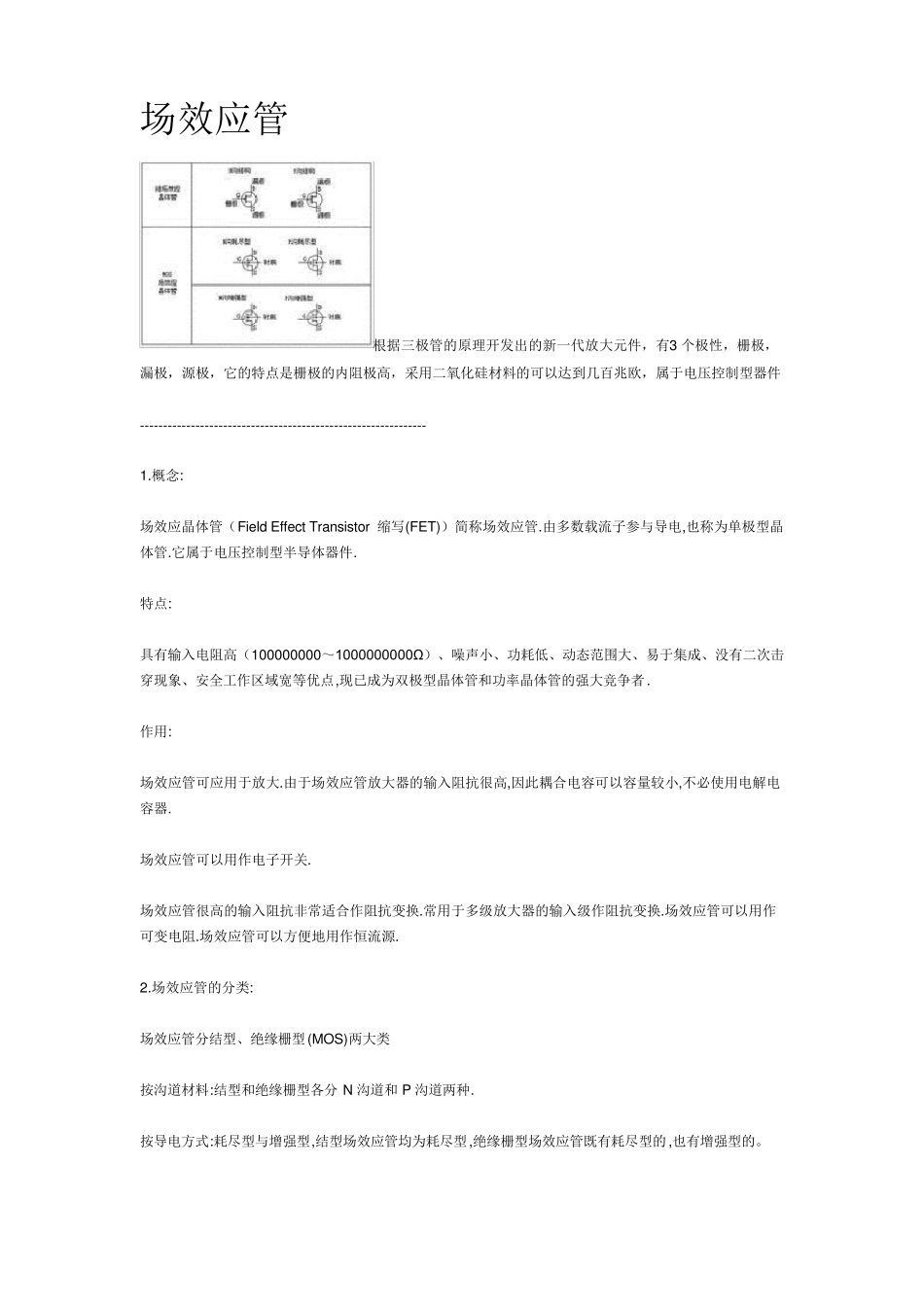

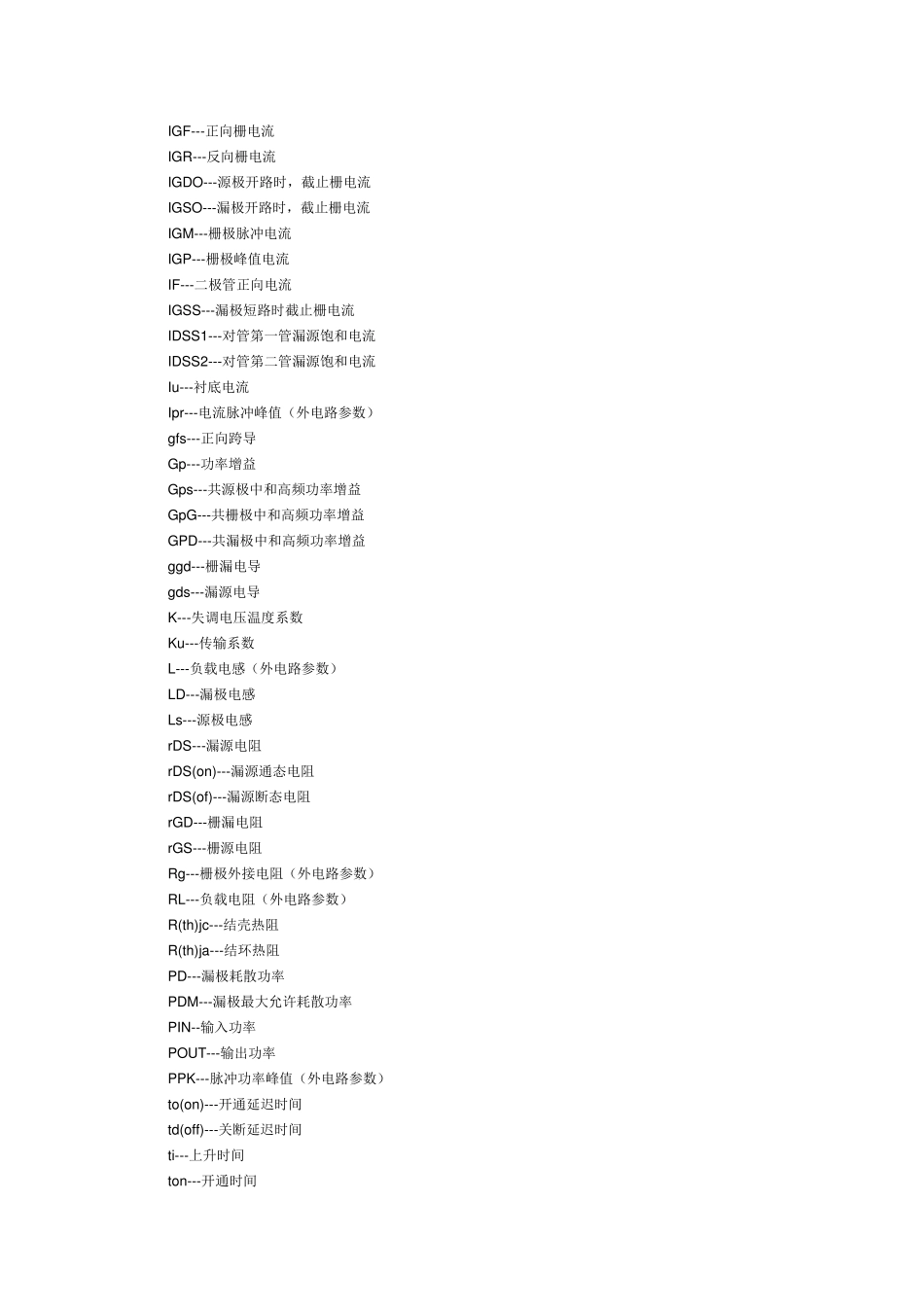

场效应管 根据三极管的原理开发出的新一代放大元件，有3 个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件 -------------------------------------------------------------- 1.概念: 场效应晶体管（Field Effect Transistor 缩写(FET)）简称场效应管.由多数载流子参与导电,也称为单极型晶体管.它属于电压控制型半导体器件. 特点: 具有输入电阻高（100000000～1000000000Ω ）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者. 作用: 场效应管可应用于放大.由于场效应管放大器的输入阻抗很高,因此耦合电容可以容量较小,不必使用电解电容器. 场效应管可以用作电子开关. 场效应管很高的输入阻抗非常适合作阻抗变换.常用于多级放大器的输入级作阻抗变换.场效应管可以用作可变电阻.场效应管可以方便地用作恒流源. 2.场效应管的分类: 场效应管分结型、绝缘栅型(MOS)两大类 按沟道材料:结型和绝缘栅型各分 N 沟道和 P 沟道两种. 按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS 场效应晶体管,而MOS 场效应晶体管又分为N 沟耗尽型和增强型;P 沟耗尽型和增强型四大类.见下图 : 3.场效应管的主要参数 : Idss — 饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0 时的漏源电流. Up — 夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压. Ut — 开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压. gM — 跨导.是表示栅源电压UGS — 对漏极电流ID 的控制能力,即漏极电流ID 变化量与栅源电压UGS 变化量的比值.gM 是衡量场效应管放大能力的重要参数. BVDS — 漏源击穿电压.是指栅源电压UGS 一定时,场效应管正常工作所能承受的最大漏源电压.这是一项极限参数,加在场效应管上的工作电压必须小于 BVDS. PDSM — 最大耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时,场效应管实际功耗应小于 PDSM 并留有一定余量. IDSM — 最大漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流.场效应管的工作电流不应超过 IDSM Cds---漏-源电容 Cdu---漏-...
