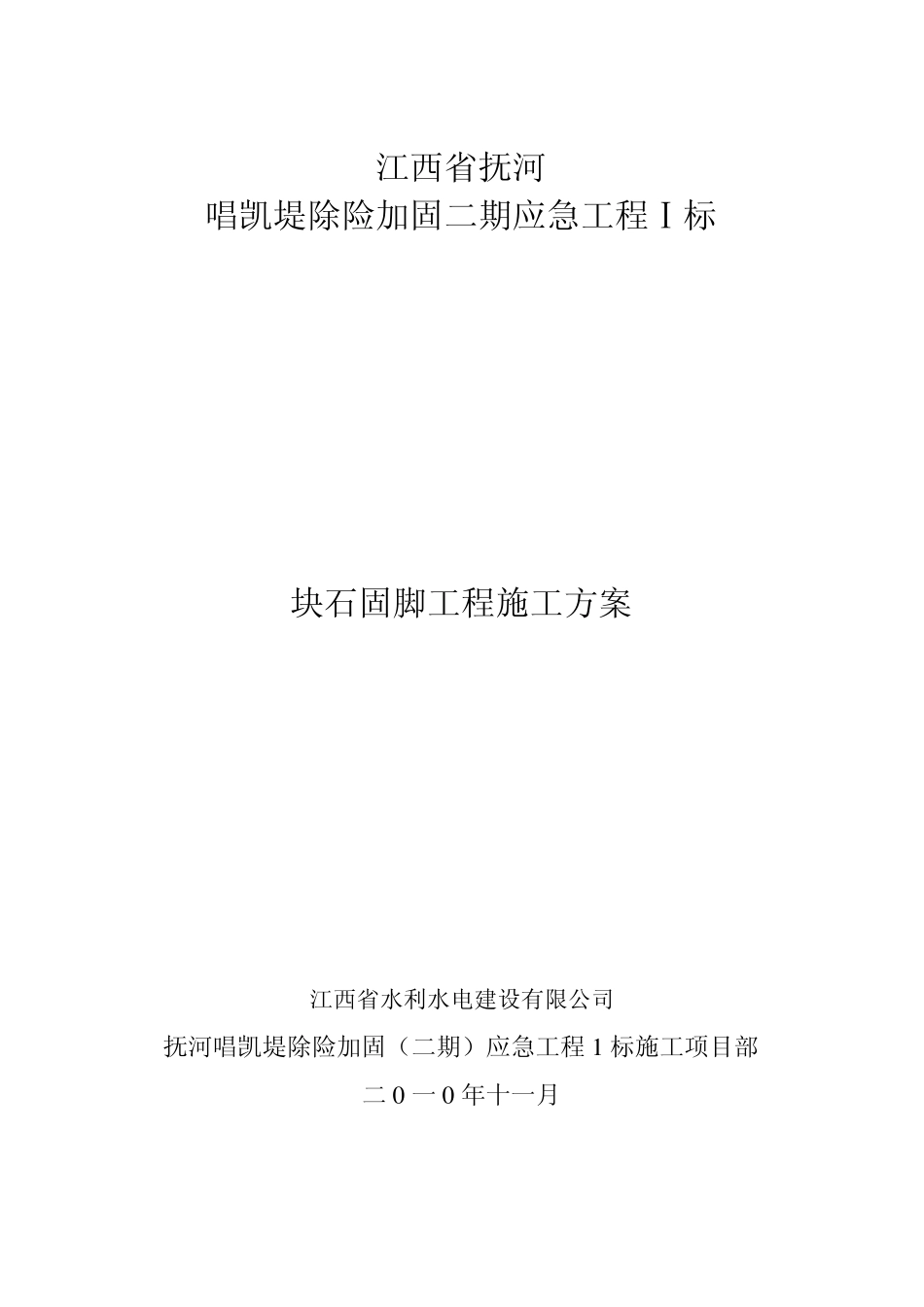

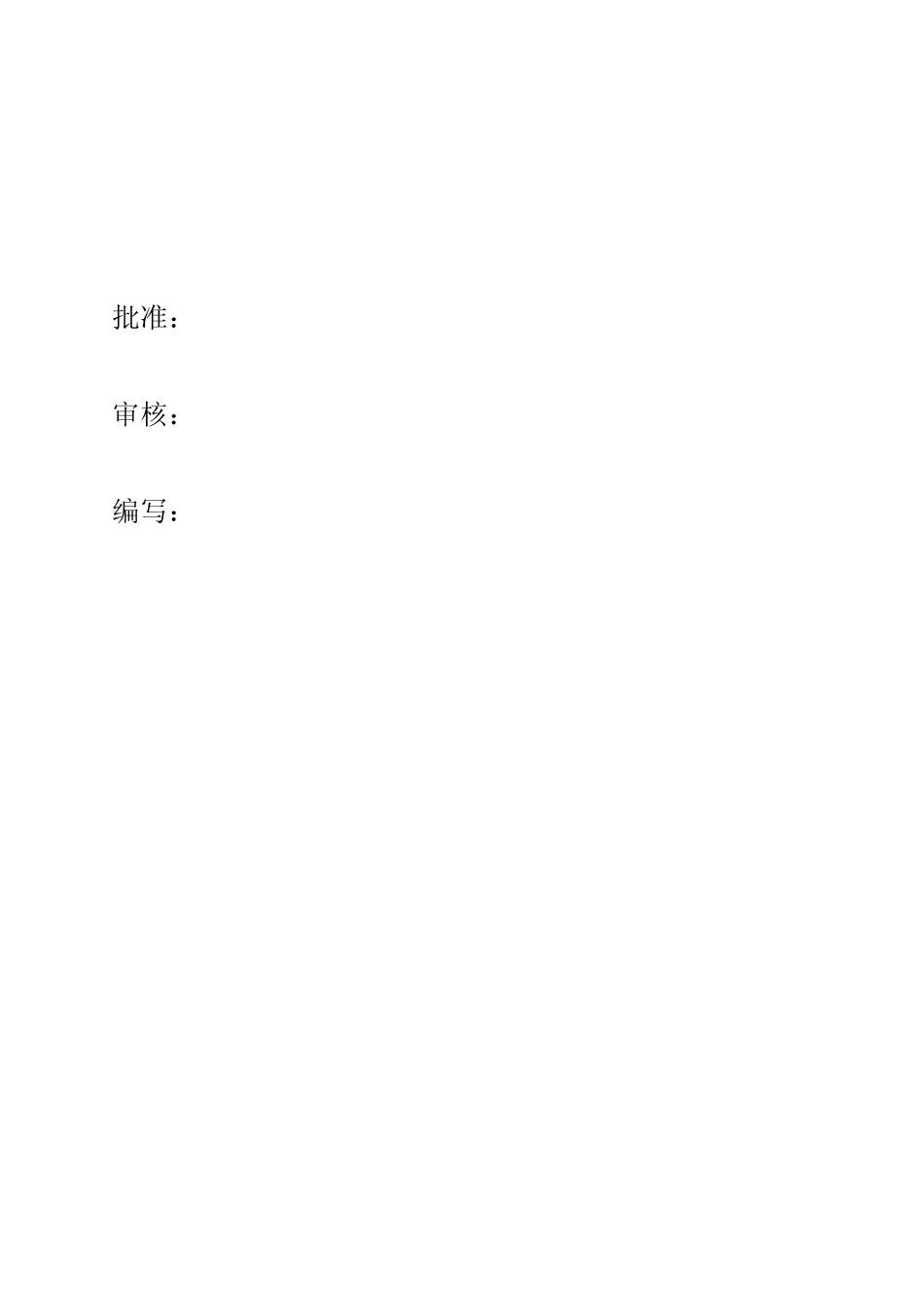

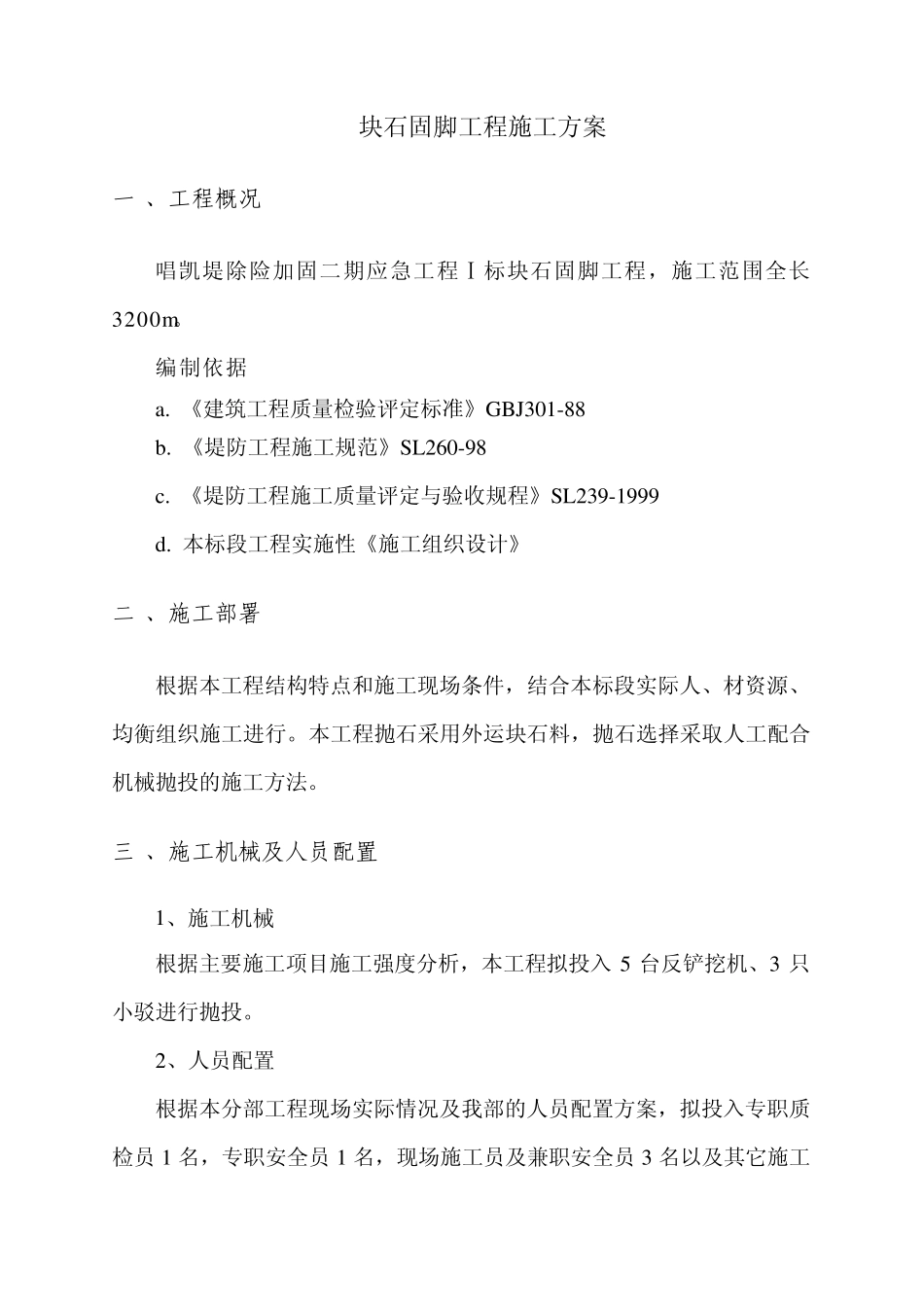

江西省抚河 唱凯堤除险加固二期应急工程Ⅰ标 块石固脚工程施工方案 江西省水利水电建设有限公司 抚河唱凯堤除险加固(二期)应急工程1 标施工项目部 二0 一 0 年十一月 批准: 审核: 编写: 块石固脚工程施工方案 一 、工程概况 唱凯堤除险加固二期应急工程Ⅰ标块石固脚工程,施工范围全长3200m。 编制依据 a. 《建筑工程质量检验评定标准》GBJ301-88 b. 《堤防工程施工规范》SL260-98 c. 《堤防工程施工质量评定与验收规程》SL239-1999 d. 本标段工程实施性《施工组织设计》 二 、施工部署 根据本工程结构特点和施工现场条件,结合本标段实际人、材资源、均衡组织施工进行。本工程抛石采用外运块石料,抛石选择采取人工配合机械抛投的施工方法。 三 、施工机械及人员配置 1、施工机械 根据主要施工项目施工强度分析,本工程拟投入 5 台反铲挖机、3 只小驳进行抛投。 2、人员配置 根据本分部工程现场实际情况及我部的人员配置方案,拟投入专职质检员 1 名,专职安全员 1 名,现场施工员及兼职安全员 3 名以及其它施工管理人员。 四 、块石固脚工程施工程序及方法 本工程抛石施工,采用外运块石料,抛石选择采取人工配合机械抛投的施工方法。 (1)抛石作业工艺流程 布设控制网→水下断面复测→抛投网格设计→抛投区域施工放样→ 自卸车运石至抛投区→人工配合机械抛投→抛投区域断面测量及绘制成图→验收 (2) 地形复测 以设计蓝图及监理提供的的测量控制基准点为依据,对抛投区进行水下断面的复测,并报监理人审核,确定抛石区的范围和实际应抛投的方量。 (3)抛石网格的划分 根据施测的水下断面成果,把抛石区划分成若干个抛投网格,网格的大小为10m (顺水流方向)×2m (垂直水流方向),确定网格在抛石施工平面的位置,并标注该网格应抛投的方量。 (4)测量控制 根据测量控制点布设平面控制网,测定断面上的基准点和断面上的方向点,施工时用全站仪及测杆确定定位抛投范围。 (5)块石料的采购、验收 施工时我单位将组织专人于料场进行石料采购与装车运输验收至施工现场。 块石料质量要求如下: 1、块石要求石质坚硬,遇水不易破碎或水解,块石强度等级大于80MU,软化系数大于 0.75,密度不小于 2.65t/m3,用于抛投的块石应满足重量大于 28-32kg 等有关要求; 2、不允许使用薄片、条状、尖角等形状的块石。风化石、泥岩等亦不得用作抛填石料; 3、抛填块石料粒径、...
