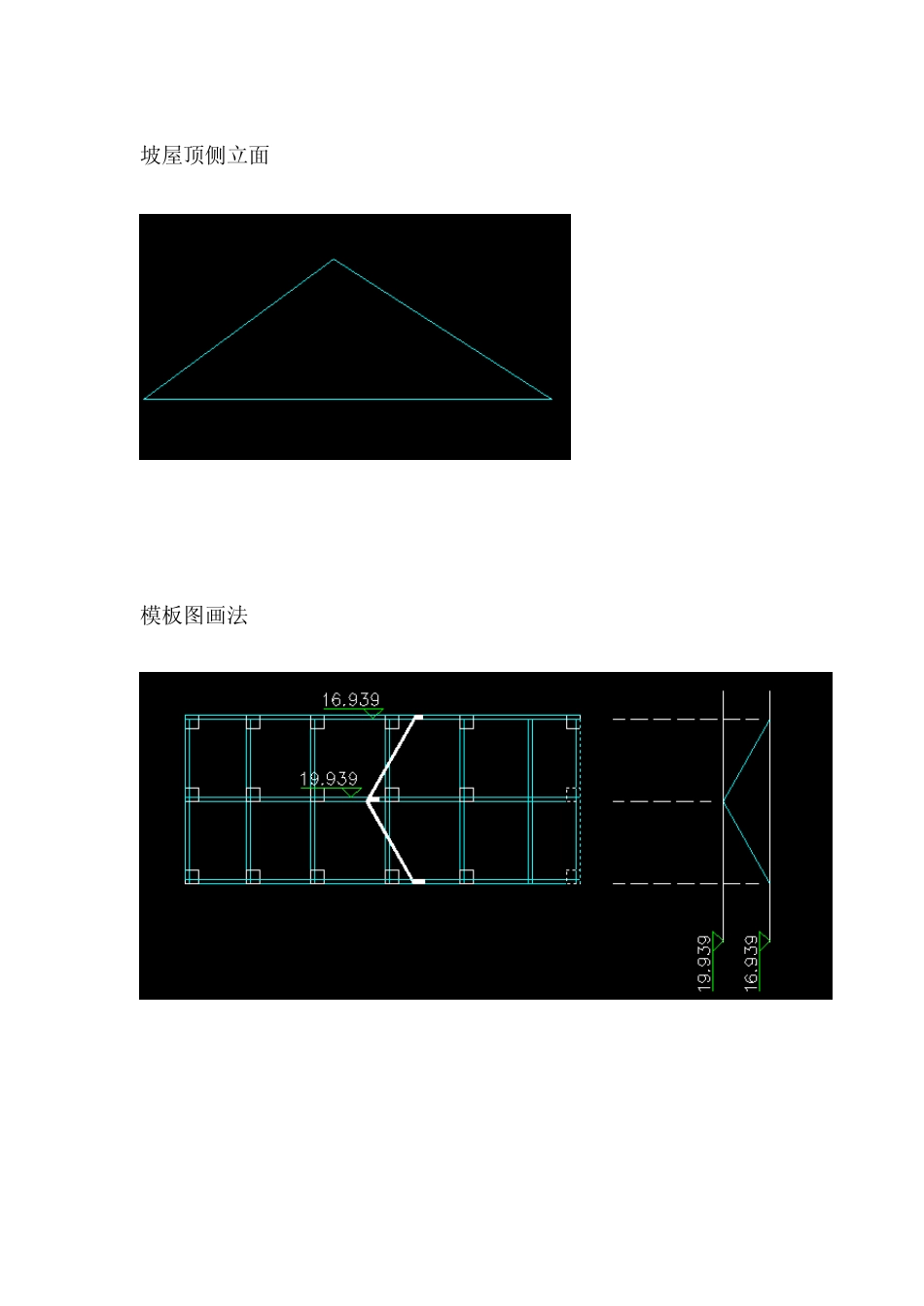

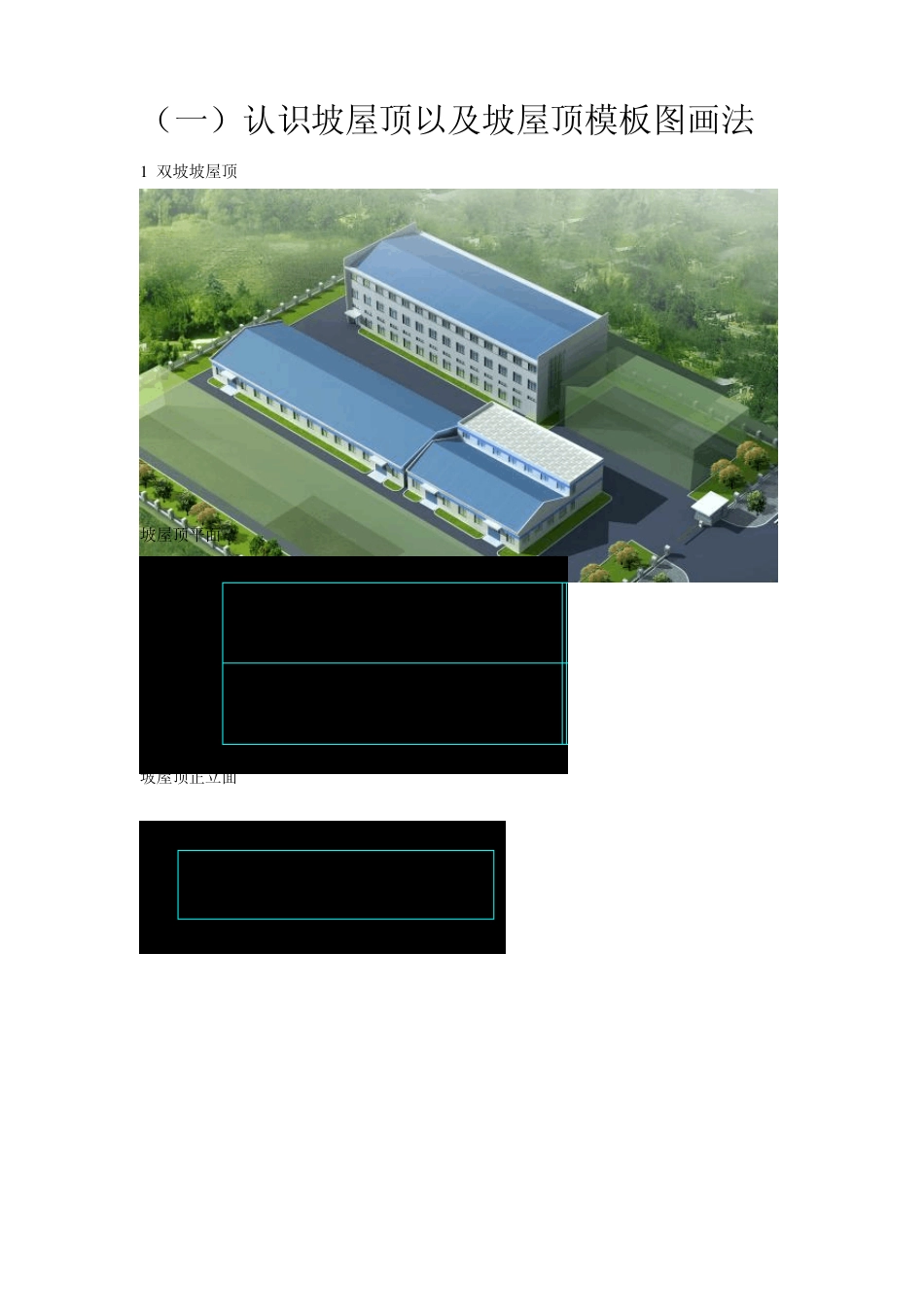

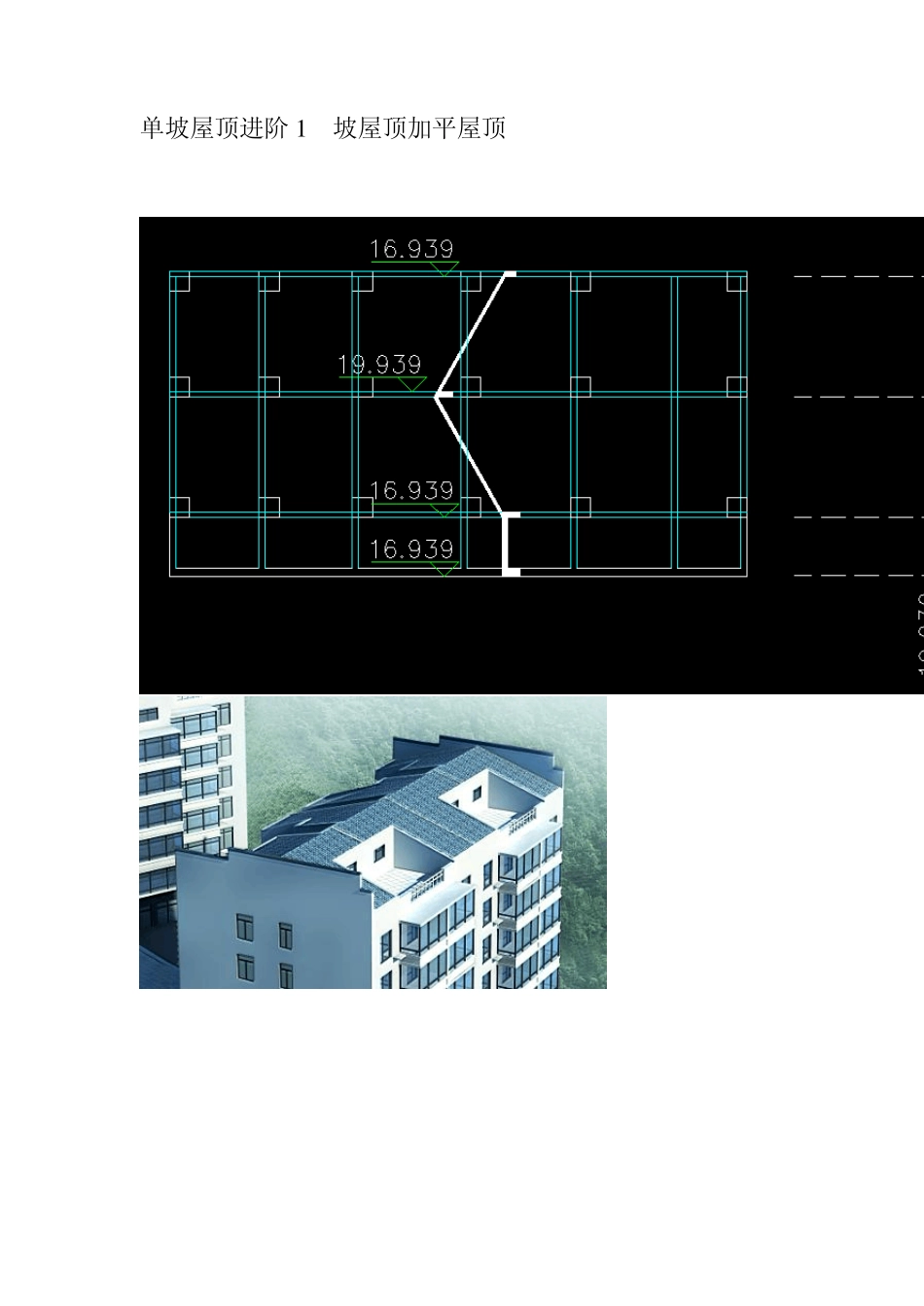

(一)认识坡屋顶以及坡屋顶模板图画法 1 双坡坡屋顶 坡屋顶平面 坡屋顶正立面 坡屋顶侧立面 模板图画法 单坡屋顶进阶 1 坡屋顶加平屋顶 单坡屋顶进阶 2 单坡屋面和双坡屋面组合 2 四坡坡屋顶 平面 然后描出折梁模板, 该折梁的三维图 3 各种坡屋顶组合 双坡坡屋顶组合 根据标高和节点做出辅助线 最后 描出斜梁模板形状。 这根折梁三维图 4 别墅坡屋顶 如果仔细分解其实就是四个四坡屋顶。 下面的你能看出来几种坡屋顶组合么? (二)屋面斜板设计 坡屋面活荷载下板的弯矩 坡屋面恒荷载下板的弯矩 坡屋面风荷载的特殊之处。 所以最终可以得出坡屋面斜板怎么设计? (三)梁柱坡屋面设计方法 坡屋面建模和增加 1 /2 层高恒荷载作用下梁柱的弯矩对比 坡屋面建模和增加 1 /2 层高活荷载作用下梁柱的弯矩对比 坡屋面建模和增加 1 /2 层高地震作用下梁柱的弯矩对比 坡屋面建模和增加 1 /2 层高风荷载作用下的弯矩对比 坡屋面 按实际情况建模 振型号 周 期 转 角 平动系数 (X +Y ) 扭转系数 1 0.9519 90.00 1.00 ( 0.00+1.00 ) 0.00 2 0.9050 0.00 1.00 ( 1.00+0.00 ) 0.00 3 0.8327 72.34 0.00 ( 0.00+0.00 ) 1.00 平屋面增加 2/3 层高建模 1 0.9742 90.00 1.00 ( 0.00+1.00 ) 0.00 2 0.9287 0.00 1.00 ( 1.00+0.00 ) 0.00 3 0.8657 90.00 0.00 ( 0.00+0.00 ) 1.00 平屋面增加一半层高建模 振型号 周 期 转 角 平动系数 (X +Y ) 扭转系数 1 0.9639 90.00 1.00 ( 0.00+1.00 ) 0.00 2 0.9191 0.00 1.00 ( 1.00+0.00 ) 0.00 3 0.8563 90.00 0.00 ( 0.00+0.00 ) 1.00 总结 最后得出梁柱 坡屋面设计的方法。 四 坡屋顶设计常见问题 1 闷屋顶 2 出屋面的机房和坡屋顶的相交问题
