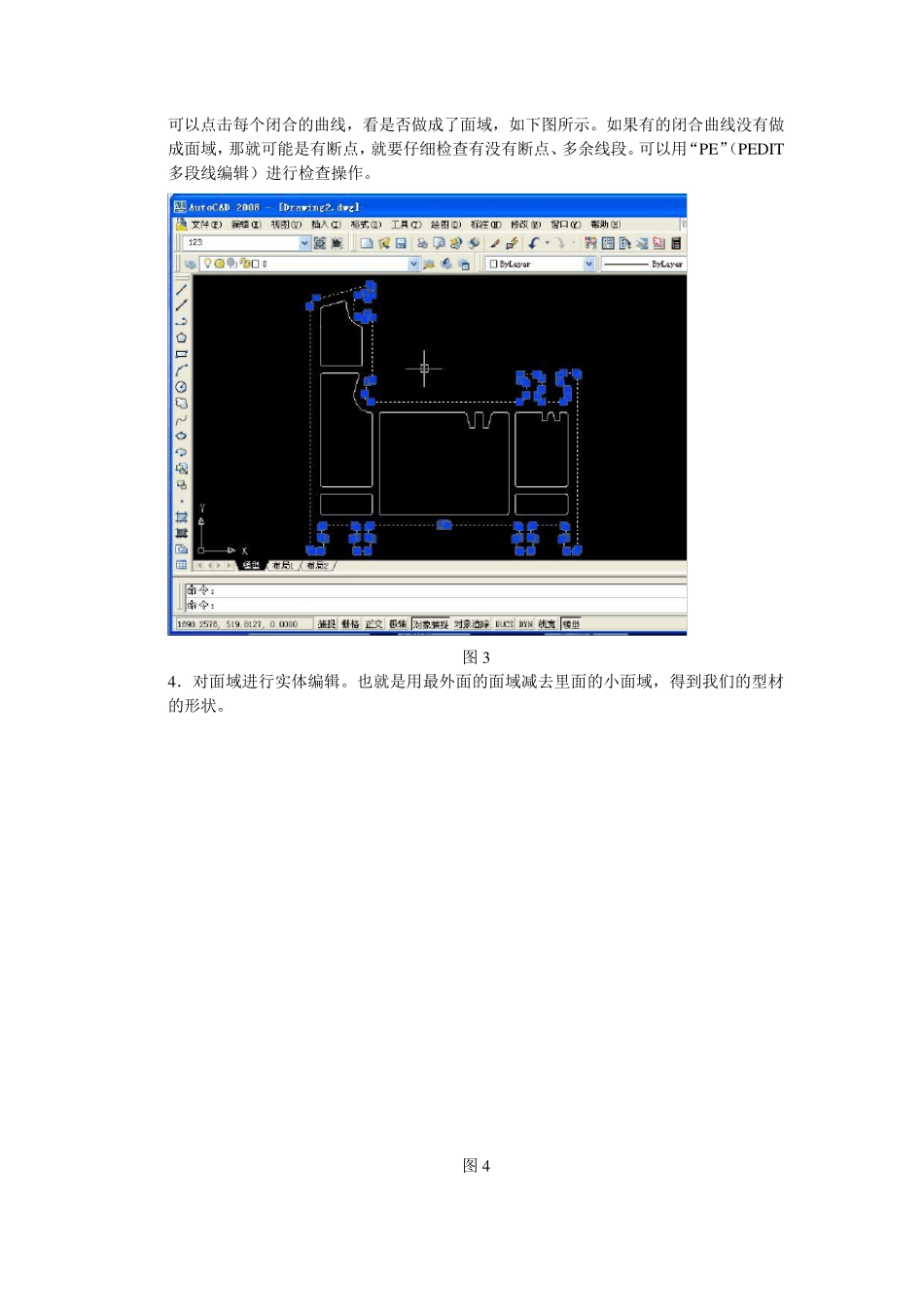

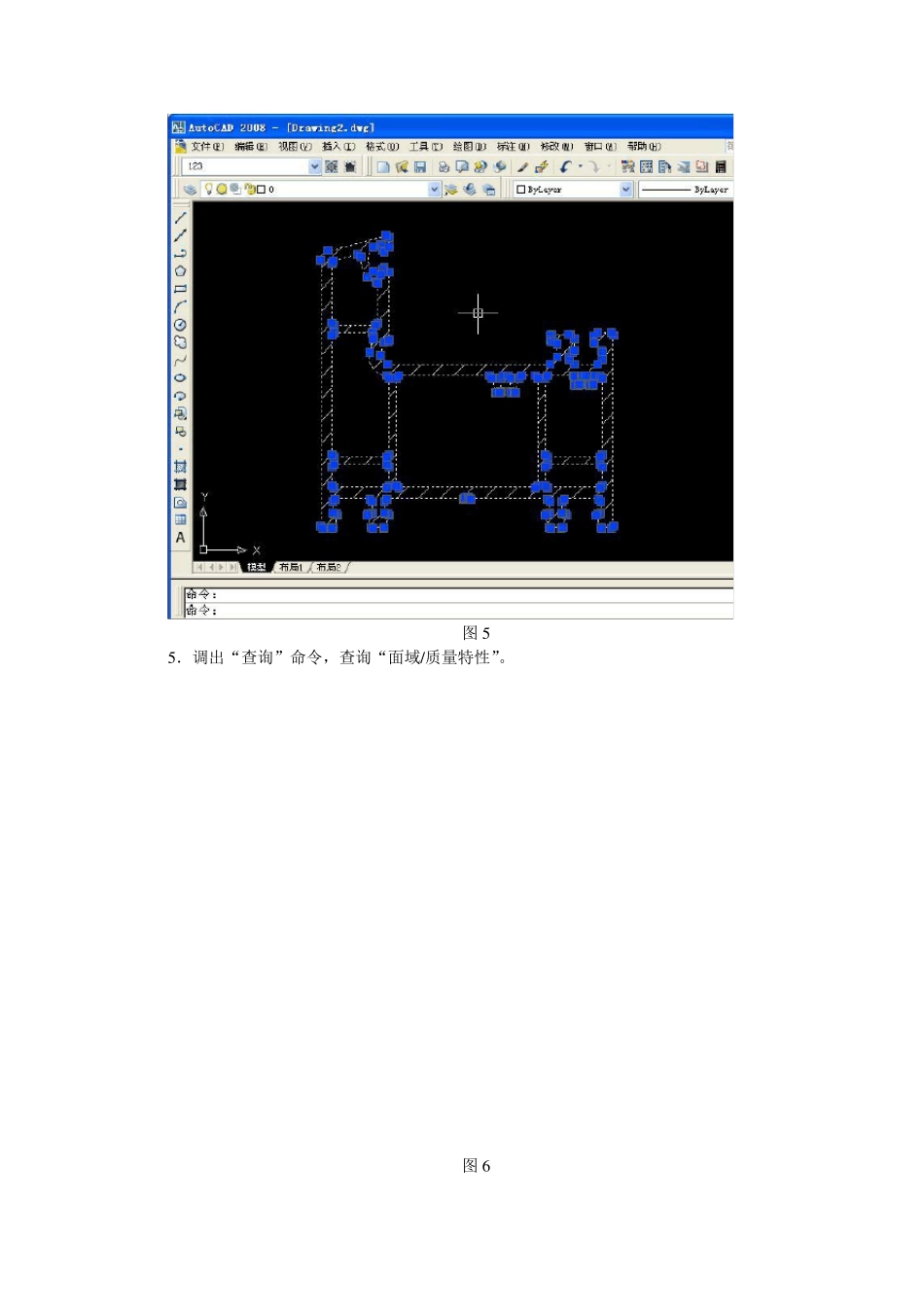

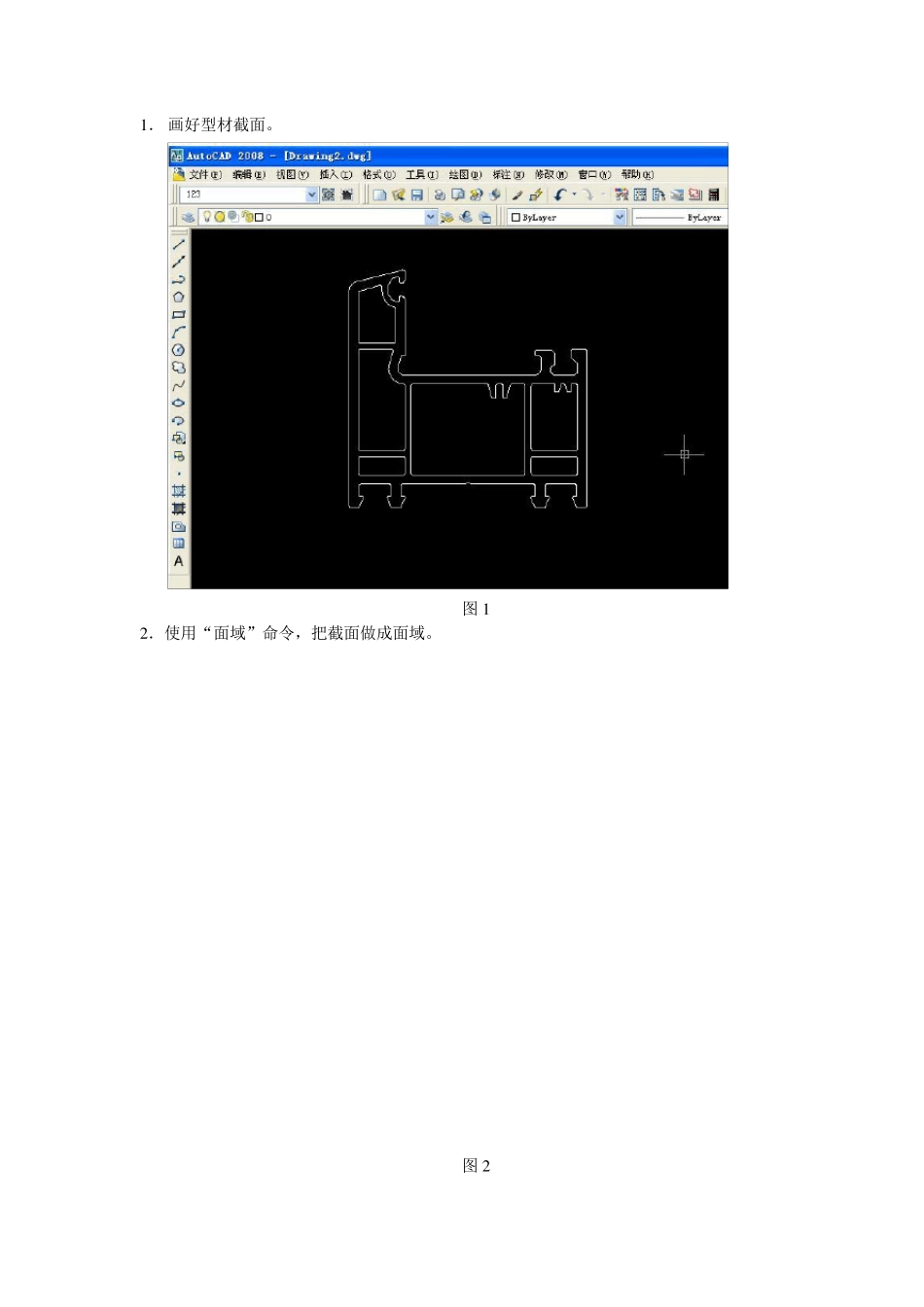

1 ． 画好型材截面。 图1 2 ．使用“面域”命令，把截面做成面域。 图2 可以点击每个闭合的曲线，看是否做成了面域，如下图所示。如果有的闭合曲线没有做成面域，那就可能是有断点，就要仔细检查有没有断点、多余线段。可以用“PE”（PEDIT多段线编辑）进行检查操作。 图3 4．对面域进行实体编辑。也就是用最外面的面域减去里面的小面域，得到我们的型材的形状。 图4 图5 5 ．调出“查询”命令，查询“面域/质量特性”。 图6 图7 6。这个时候出来的面域特性是不准确的，因为惯性矩的定义是一定的面积的质量对整个物体质心的惯性积。CAD 的惯性矩是拿原点作为质心来计算的，所以我们要把原点移动到型材的质心上。 图8 在命令行输入“U CS”，回车，“N”，回车，把刚才的质心坐标输入，回车，即完成了把原点移动到质心的过程。 图 9 7．再次查询“面域/质量特性”，可以看到现在质心为原点，得到我们想要的惯性矩 I 值。 图 10 8．测量原点到型材焊接后内表面的距离，得到e 值。代入计算公式即可算出可焊接强度Fc 值。 图11 在面域/质量特性（图10）中我们看到惯性矩有x、y 两个值，在计算Fc 时该选择 x、y哪个值？如果型材焊接方向在CAD 中是 Y 轴的方向，取 Ix 值，如上图，反之取 Iy 值。 图12
