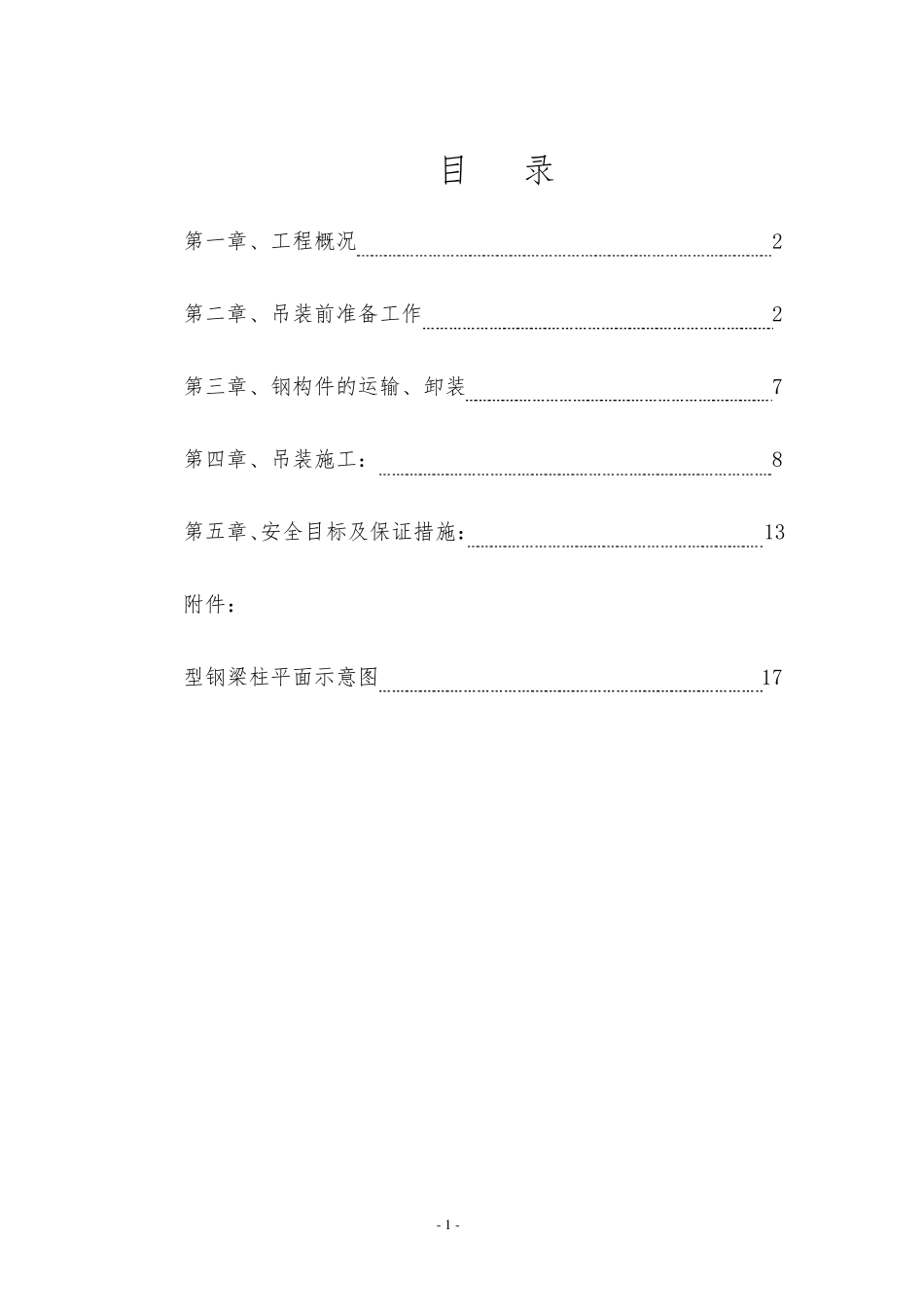

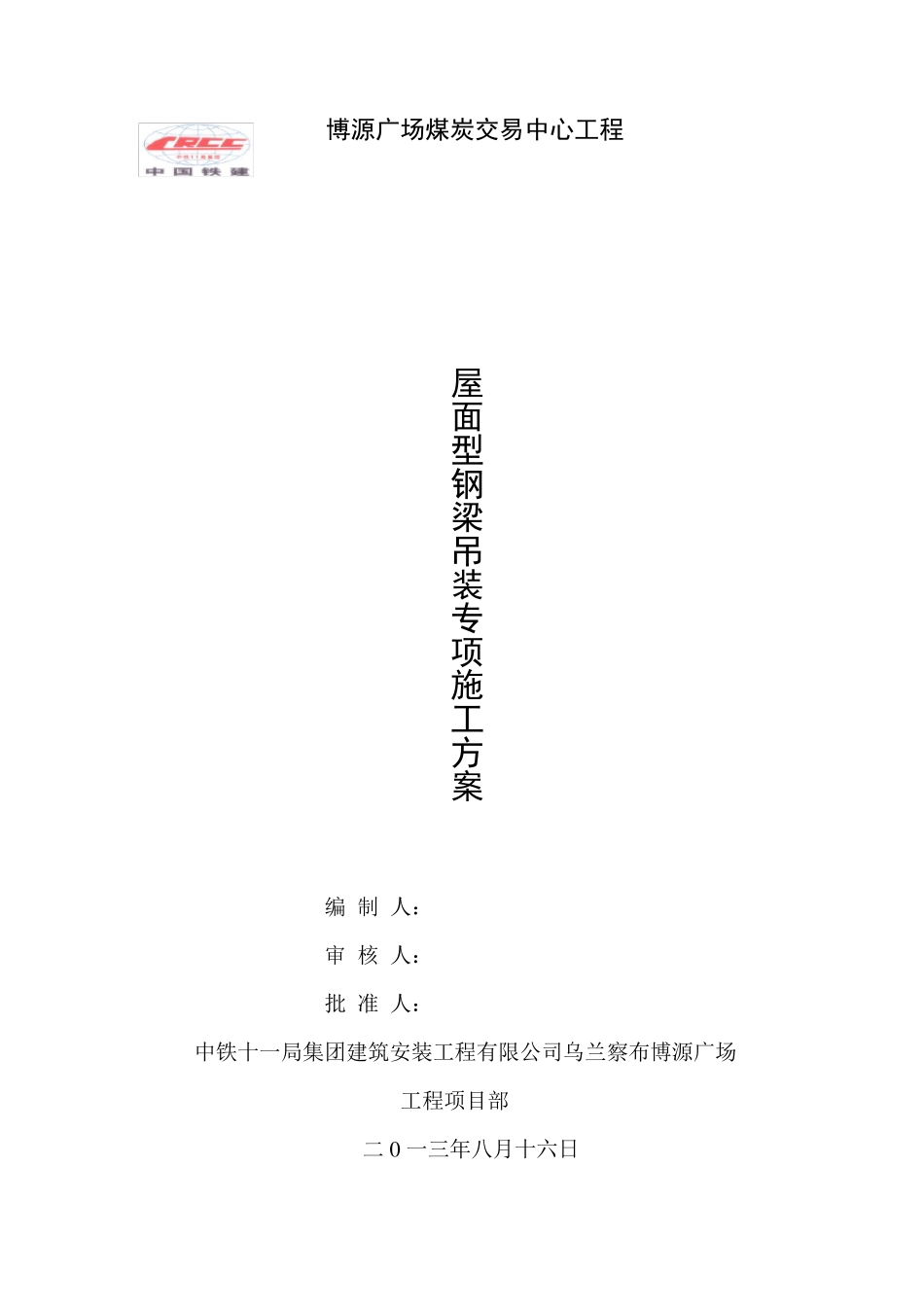

博源广场煤炭交易中心工程 编 制 人： 审 核 人： 批 准 人： 中铁十一局集团建筑安装工程有限公司乌兰察布博源广场 工程项目部 二 0 一三年八月十六日 屋面型钢梁吊装专项施工方案 - 1 - 目 录 第一章、工程概况 2 第二章、吊装前准备工作 2 第三章、钢构件的运输、卸装 7 第四章、吊装施工： 8 第五章、安全目标及保证措施： 13 附件： 型钢梁柱平面示意图 17 - 2 - 交易中心屋面型钢梁柱吊装方案 第一章、工程概况 1、工程名称：北方煤炭交易中心工程 2、工程地点：内蒙古乌兰察布市集宁区 3、结构类型：框架结构 4、型钢类型：Q235B 5、结构建筑面积：9814 ㎡ 6、结构设计：本工程结构设计使用年限为 50 年，结构安全等级为二级。本层型钢柱标高 17.9 米-22.4 米，P-M 轴~10-12 轴型钢梁6道(1360*300*30*50)，532.23KG/m,分解完单根构件最重按 6T 考虑。及 Q~9-13 轴,L~9-13 轴型钢柱10 个，9 轴~M-P 轴，13 轴~M-P 轴型钢柱6 个，XC3 20 个。 型钢梁的总平面位置见附图：型钢砼组合梁平面示意图。 第二章、吊装前准备工作 2.1 现场准备 1、对土建施工现场进行检查，核对基准支撑面预埋件尺寸、标高及轴线位置。对支撑体系进行计算搭设，具体支撑详见支撑方案。 2、吊装前，对施工现场进行勘察，根据施工现场的实际情况，确定吊装机械。 我单位根据业主前期提供的平面图与基础图，确定安装的 4 台塔吊只能满足施工现场钢管、方木、模板等小型材料，不能完成型钢梁柱的吊装。经我单位与业主沟通决 定，为保 证 顺 利 完成业主要 求 的目标工期及吊装需 求 须 使用 300T 汽 车 吊一辆 ，80T 汽 车 吊一辆 。 3、确定吊车 的停 放 位置（ 见吊装平面示意图），以 及构件的堆 放位置，配 置钢板、枕 木等。 因 本层型钢梁柱位于 屋顶L-Q 轴~9-13 轴区域 。本层吊装须 分两半 吊装，吊车 分别 停 靠 在 15 轴东 侧 （ 300T），与8 轴西 侧 （ 80T）。300T- 3 - 汽车吊停放在现钢筋场二次回填完的压实土基上，80T 汽车吊停放在地下车库顶板，吊装前测量班放出柱，梁轮廓线，吊车支撑在柱、梁顶面。 4、现场堆放场地，吊装行走、停放区域场地必须坚实平整，满足吊装要求。 根据本层吊装需求，吊车行走路线为两条路线，分两侧吊装。 道路1：从施工现场北侧施工便道驶入15 轴往东20 米位置。因该区域为业主提前...
