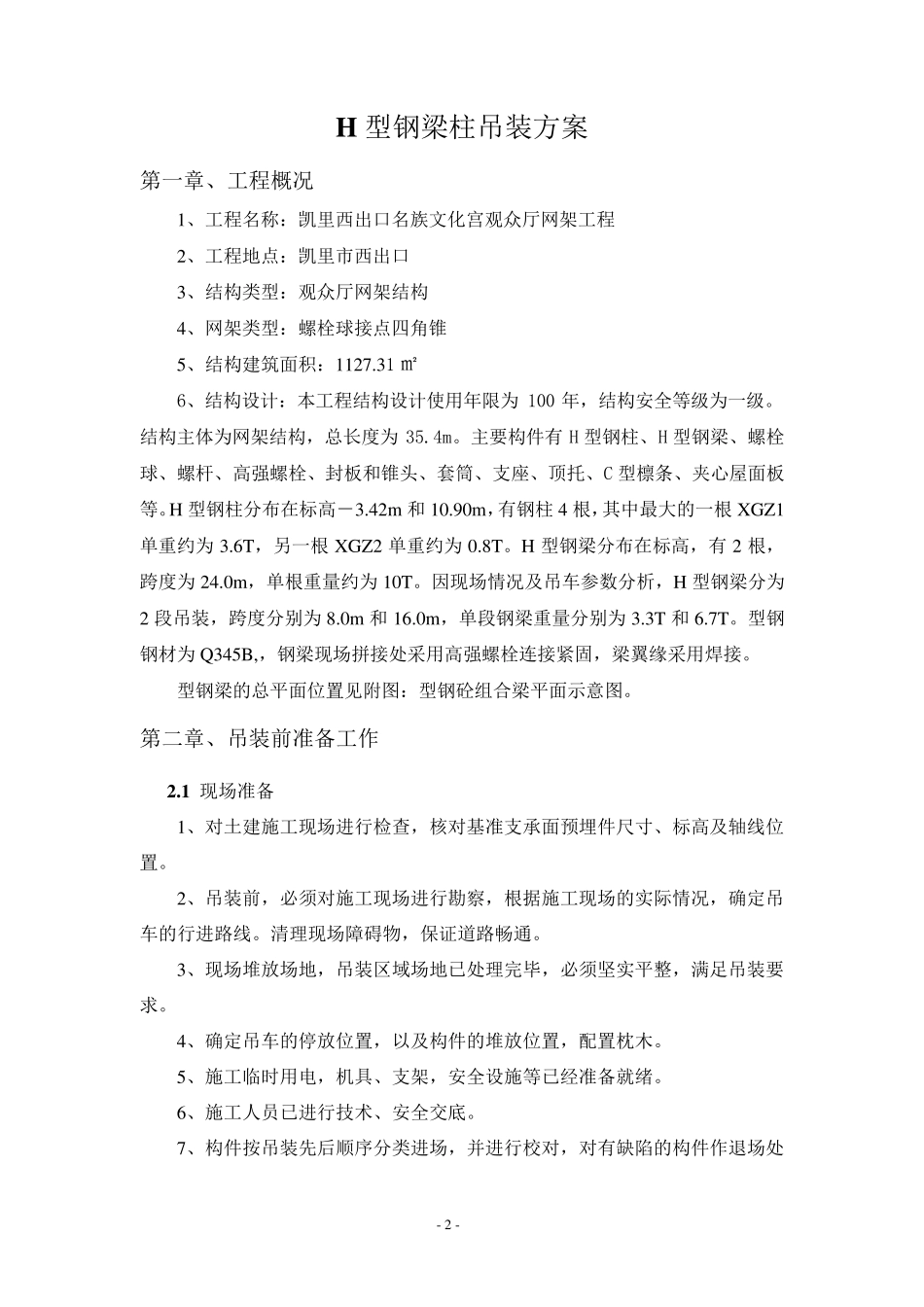

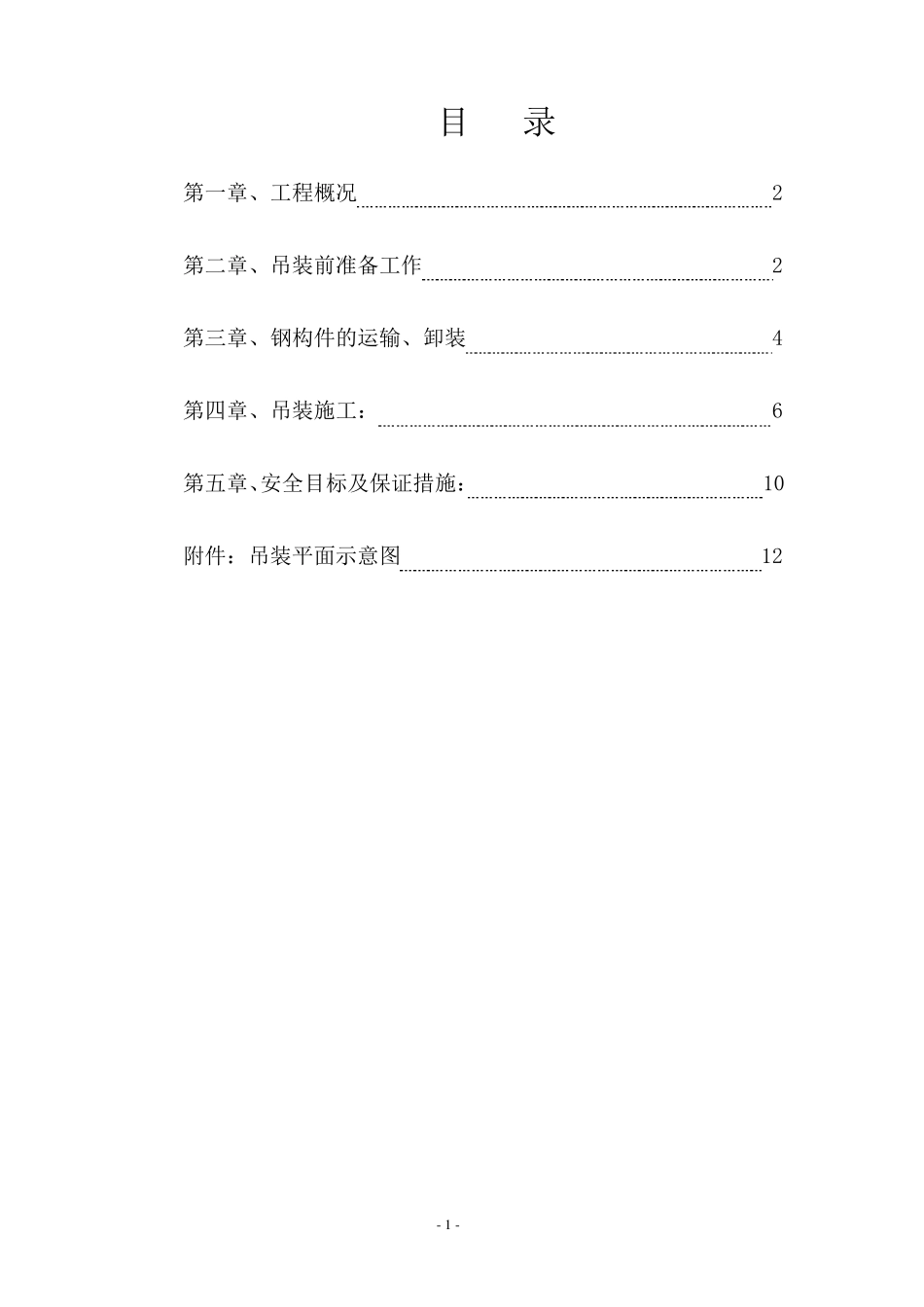

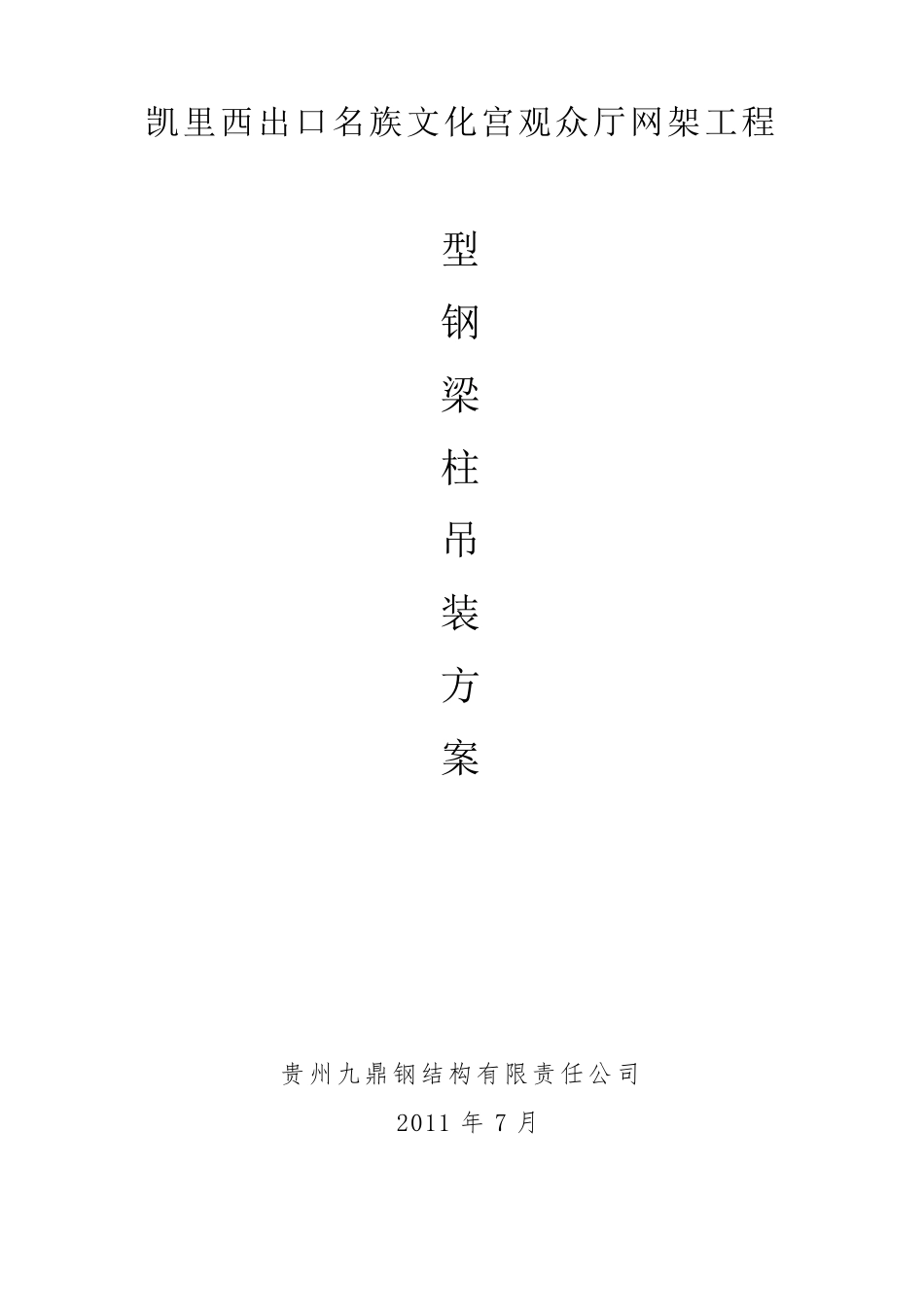

凯里西出口名族文化宫观众厅网架工程 型 钢 梁 柱 吊 装 方 案 贵州九鼎钢结构有限责任公司 2011 年 7 月 - 1 - 目 录 第一章、工程概况 2 第二章、吊装前准备工作 2 第三章、钢构件的运输、卸装 4 第四章、吊装施工： 6 第五章、安全目标及保证措施： 10 附件：吊装平面示意图 12 - 2 - H 型钢梁柱吊装方案 第一章、工程概况 1、工程名称：凯里西出口名族文化宫观众厅网架工程 2、工程地点：凯里市西出口 3、结构类型：观众厅网架结构 4、网架类型：螺栓球接点四角锥 5、结构建筑面积：1127.31 ㎡ 6、结构设计：本工程结构设计使用年限为 100 年，结构安全等级为一级。结构主体为网架结构，总长度为 35.4m。主要构件有 H 型钢柱、H 型钢梁、螺栓球、螺杆、高强螺栓、封板和锥头、套筒、支座、顶托、C 型檩条、夹心屋面板等。H 型钢柱分布在标高－3.42m 和 10.90m ，有钢柱4 根，其中最大的一根 XGZ1单重约为 3.6T，另一根 XGZ2 单重约为 0.8T。H 型钢梁分布在标高，有 2 根，跨度为 24.0m ，单根重量约为 10T。因现场情况及吊车参数分析，H 型钢梁分为2 段吊装，跨度分别为 8.0m 和 16.0m ，单段钢梁重量分别为 3.3T 和 6.7T。型钢钢材为 Q345B,，钢梁现场拼接处采用高强螺栓连接紧固，梁翼缘采用焊接。 型钢梁的总平面位置见附图：型钢砼组合梁平面示意图。 第二章、吊装前准备工作 2.1 现场准备 1、对土建施工现场进行检查，核对基准支承面预埋件尺寸、标高及轴线 位置。 2、吊装前，必 须 对施工现场进行勘 察 ，根据 施工现场的实 际 情况，确 定 吊车的行进路 线 。清 理 现场障 碍 物 ，保 证 道 路 畅 通 。 3、现场堆 放 场地，吊装区 域 场地已 处理 完 毕 ，必 须 坚 实 平整 ，满 足 吊装要求 。 4、确 定 吊车的停 放 位置，以 及构件的堆 放 位置，配 置枕 木 。 5、施工临 时 用电 ，机 具 、支架，安全设施等已 经 准备就 绪 。 6、施工人 员 已 进行技 术 、安全交 底 。 7、构件按 吊装先 后 顺 序 分类进场，并 进行校 对，对有缺 陷 的构件作退 场处- 3 - 理。 2 .2 、机具准备： 1 、本工程起重机械选用1 3 0 吨汽车吊 130T 吊 车 技 术 性 能 参 数 如 下： 2 、主要吊装施工机具： 机具名称 型号规格 单位 数量 钢丝绳...
