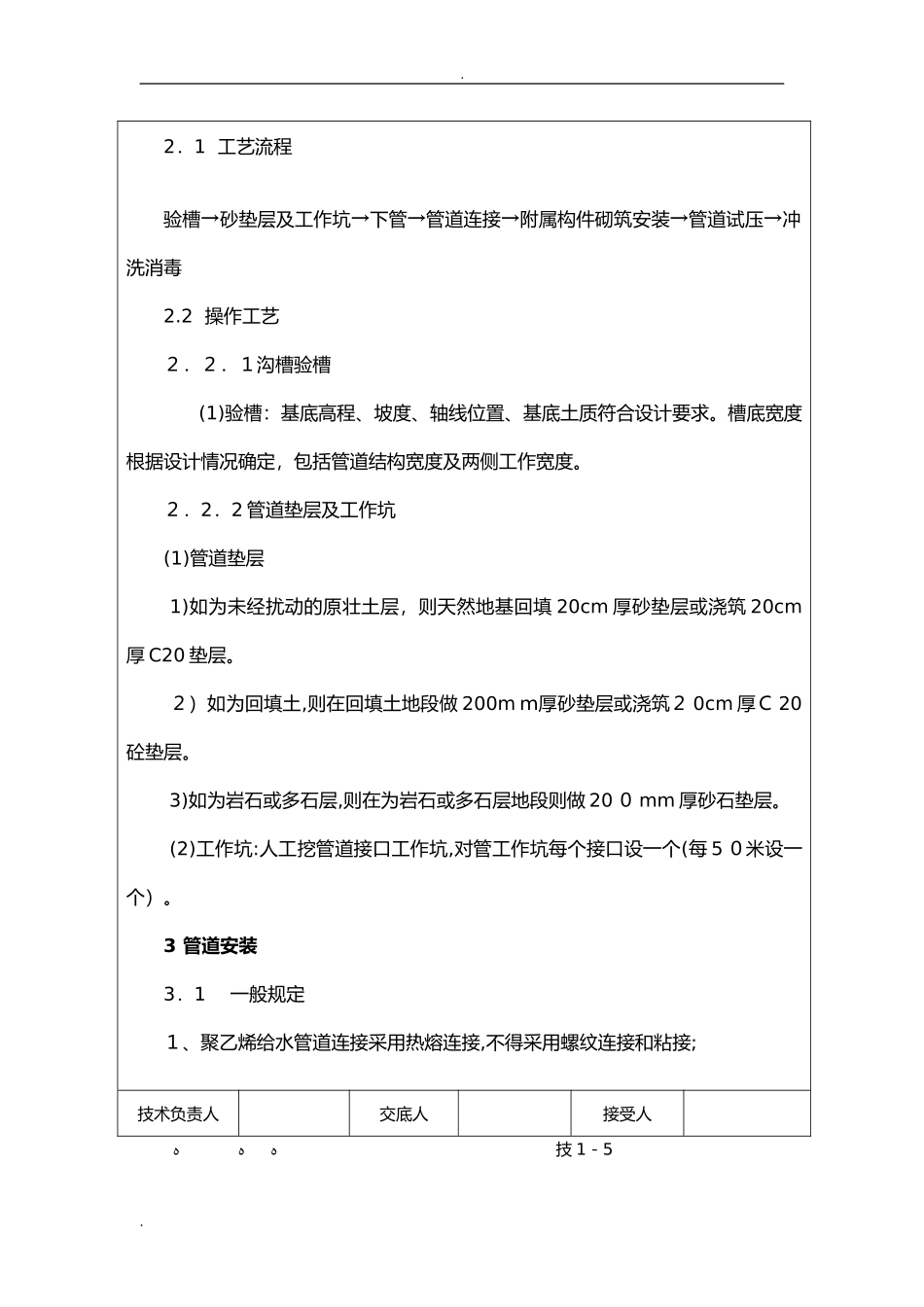

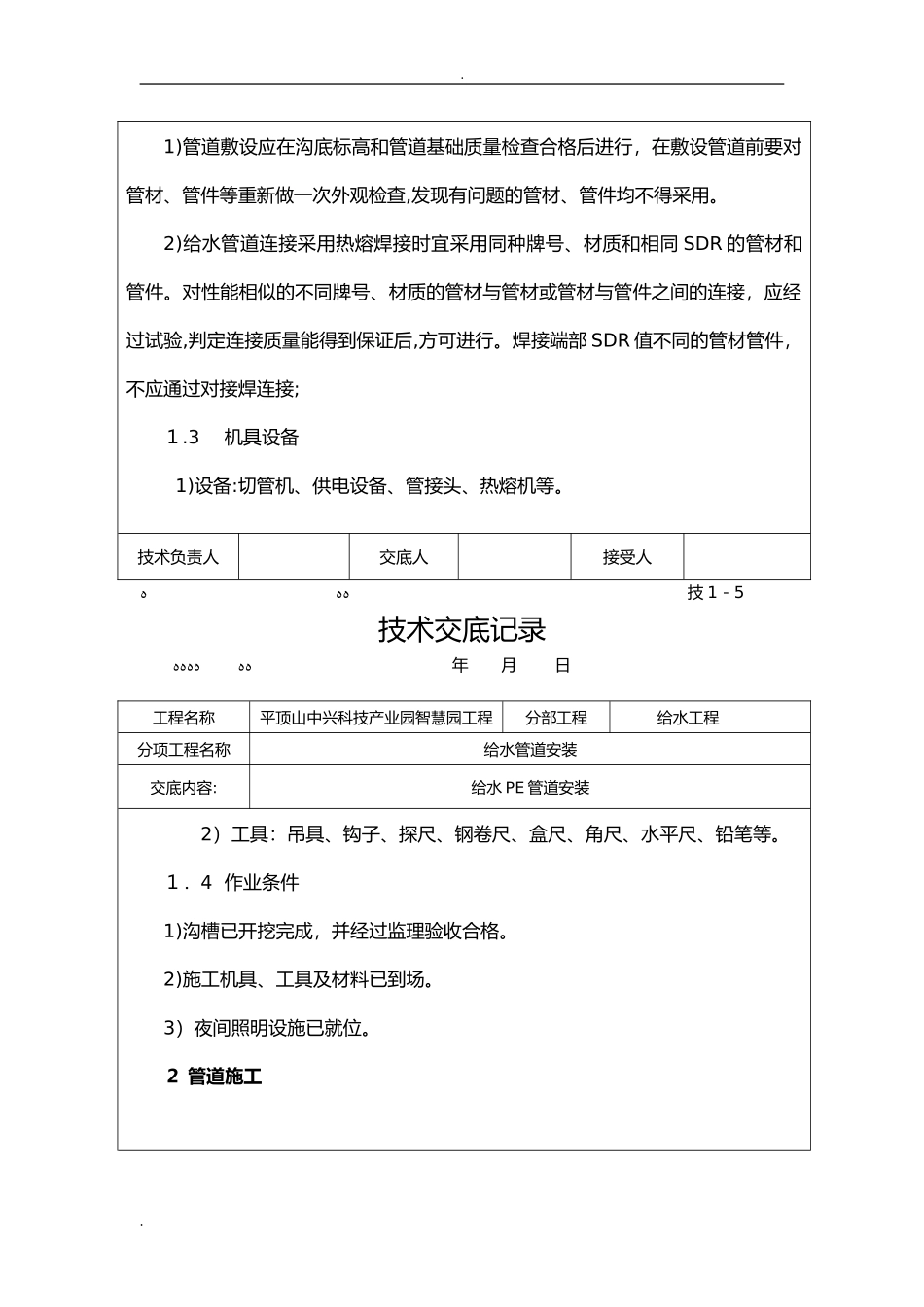

.ﻩﻩﻩﻩﻩﻩﻩﻩﻩ技1-5技术交底记录ﻩﻩﻩﻩﻩﻩﻩﻩﻩ年月日ﻩ工程名称平顶山中兴科技产业园智慧园工程分部工程给水工程分项工程名称给水管道安装交底内容:给水PE管道安装交底内容:一、工程概况1.本工程给水水源：给水系统由市政自来水管网引入设在地下室内的生活水泵房，系统采用下行上给方式。地下室生活给水系统由市政管网直接供给。2．给水管材:给水引入管至给水加压泵房、消防水池段的给水干管均采用PE管，粘接连接。3.生活给水系统阀门:DN≥50采用闸阀或蝶阀，承压1.６ＭＰa。二、施工准备1施工准备1.1技术准备1)施工前做好施工图纸的会审2）施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。3)对原材料和半成品检验试验工作已完成。1．2材料要求..1)管道敷设应在沟底标高和管道基础质量检查合格后进行，在敷设管道前要对管材、管件等重新做一次外观检查,发现有问题的管材、管件均不得采用。2)给水管道连接采用热熔焊接时宜采用同种牌号、材质和相同SDR的管材和管件。对性能相似的不同牌号、材质的管材与管材或管材与管件之间的连接，应经过试验,判定连接质量能得到保证后,方可进行。焊接端部SDR值不同的管材管件，不应通过对接焊连接;１.3机具设备1)设备:切管机、供电设备、管接头、热熔机等。技术负责人交底人接受人ﻩﻩﻩ技1－5技术交底记录ﻩﻩﻩﻩﻩﻩ年月日工程名称平顶山中兴科技产业园智慧园工程分部工程给水工程分项工程名称给水管道安装交底内容:给水PE管道安装2）工具：吊具、钩子、探尺、钢卷尺、盒尺、角尺、水平尺、铅笔等。１．4作业条件1)沟槽已开挖完成，并经过监理验收合格。2)施工机具、工具及材料已到场。3）夜间照明设施已就位。２管道施工..2．1工艺流程验槽→砂垫层及工作坑→下管→管道连接→附属构件砌筑安装→管道试压→冲洗消毒2.2操作工艺２．２．１沟槽验槽(1)验槽：基底高程、坡度、轴线位置、基底土质符合设计要求。槽底宽度根据设计情况确定，包括管道结构宽度及两侧工作宽度。２．2．2管道垫层及工作坑(1)管道垫层1)如为未经扰动的原壮土层，则天然地基回填20cm厚砂垫层或浇筑20cm厚C20垫层。２）如为回填土,则在回填土地段做200mｍ厚砂垫层或浇筑２0cm厚Ｃ20砼垫层。3)如为岩石或多石层,则在为岩石或多石层地段则做20０mm厚砂石垫层。(2)工作坑:人工挖管道接口工作坑,对管工作坑每个接口设一个(每5０米设一个）。3管道安装3．1一般规定１、聚乙烯给水管道连接采用热熔连接,不得采用螺纹连接和粘接;技术负责人交底人接受人ﻩﻩﻩ技1－5..技术交底记录ﻩﻩﻩﻩﻩﻩ年月日工程名称平顶山中兴科技产业园智慧园工程分部工程给水工程分项工程名称给水管道安装交底内容:给水PE管道安装２、连接时采用对应的专用连接工具，连接时,不得使用明火加热；３、热熔准备：用与热熔管材，管件尺寸相匹配的加热头装好热熔器，并接通电源加热。同时用色笔在管材热熔端所需长度划线。(外径为２０-63ｍm时采用手持式热熔器，外径为６3-110mｍ及以上时可采用台式热熔器）4、在寒冷气候(-５℃以下）和大风环境条件下进行连接操作时,应采取保护措施，或调整连接工艺；5、给水管材、管件存放处与施工现场温差较大时，连接时应将管材和管件在施工现场放置一定时间,使其温度接近施工现场温度;6、给水管材连接时，管端应洁净。每次收工时,管口应临时封堵;7、给水管道连接结束后，应进行接头外观质量检查。不合格者必须返工，返工重新进行接头外观质量检查;３.２热熔连接1、热熔连接前、后、清洁焊接表面和加热工具。焊接表面污物应用洁净棉布擦净，加热工具上的聚乙烯残留物只能用木质刮刀切除；2、检查对接焊机是否与管材直径和规定的对接焊周期匹配;3、热熔承插：待热熔器工作温度指示灯亮后，无旋转地将管材与管件分别插入加热头加热,然后无旋转的拔出,迅速的将管材无旋转的插入管件中,使接头处..形成均匀的凸缘,完成后自然冷却一段时间即可。4、热熔对接：将需焊接的管材、管件固定在对接机上,按管材尺寸使用夹具,端面用铣刀刨光,使对接面光滑、平整、清洁、垂直。调整管材、管件的技术负责人交底人接受人ﻩﻩﻩﻩﻩﻩ技1-５技术交底记录...
