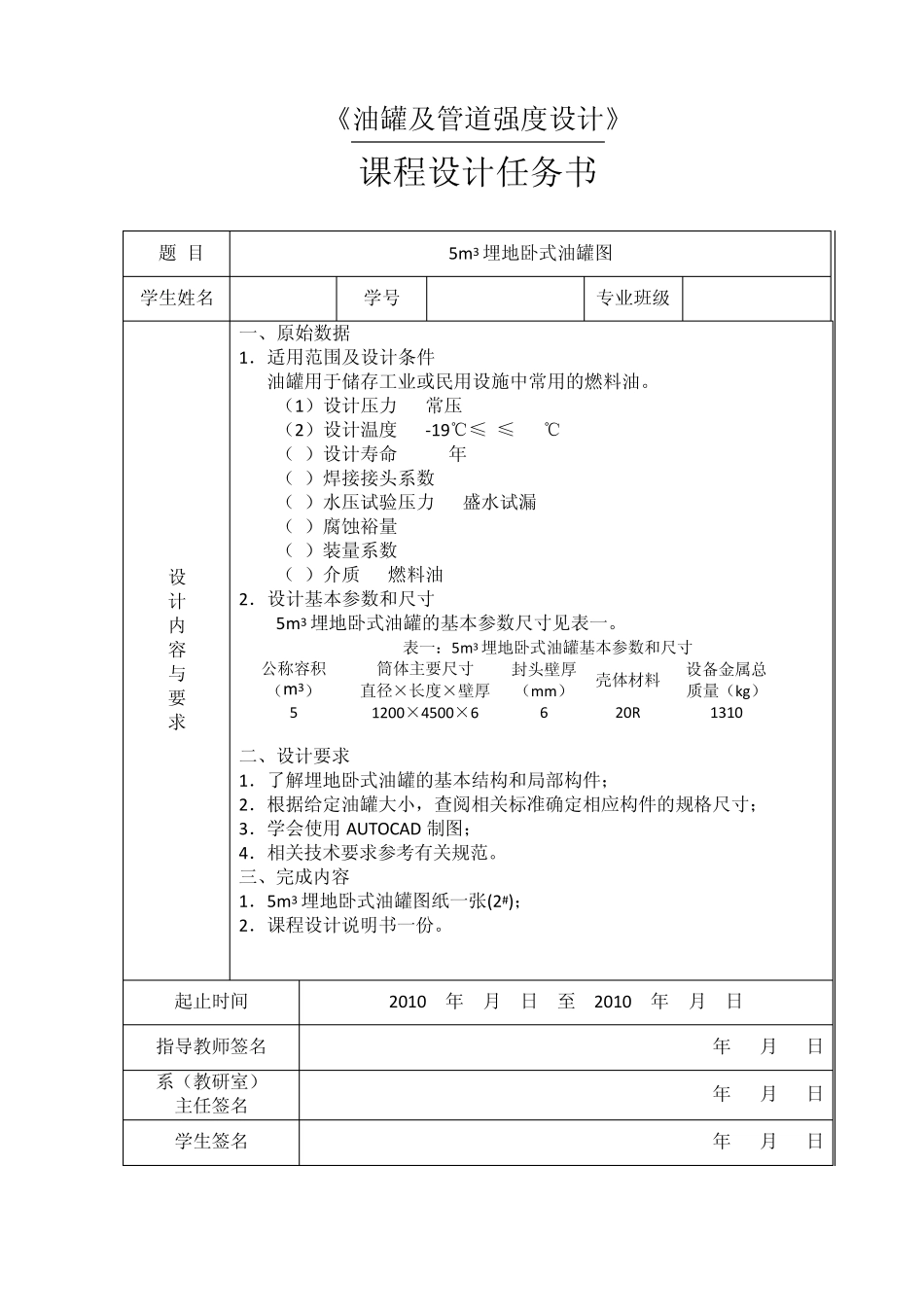

埋地卧式油罐课程设计指导书_第1页
1/15

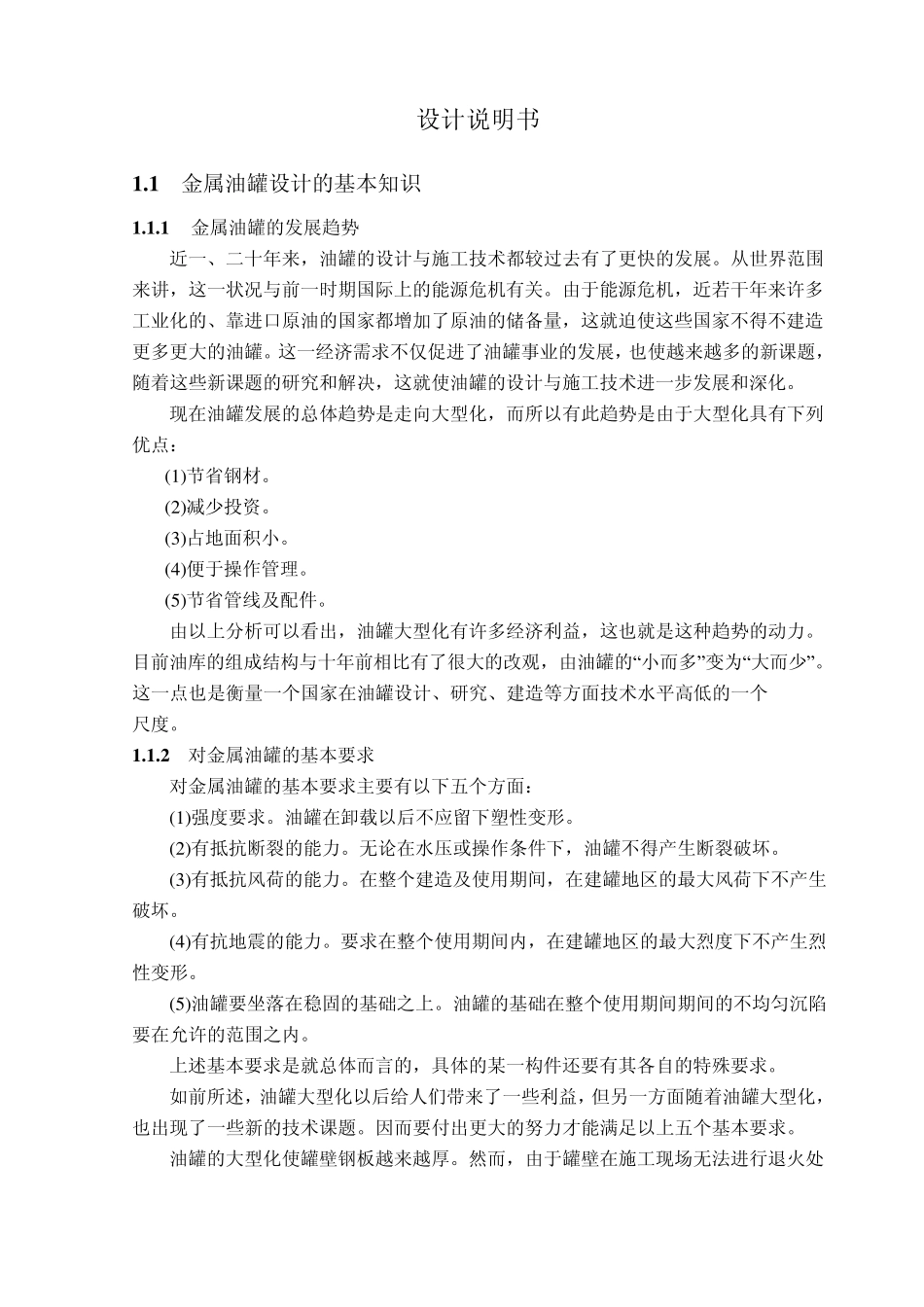

埋地卧式油罐课程设计指导书_第2页
2/15

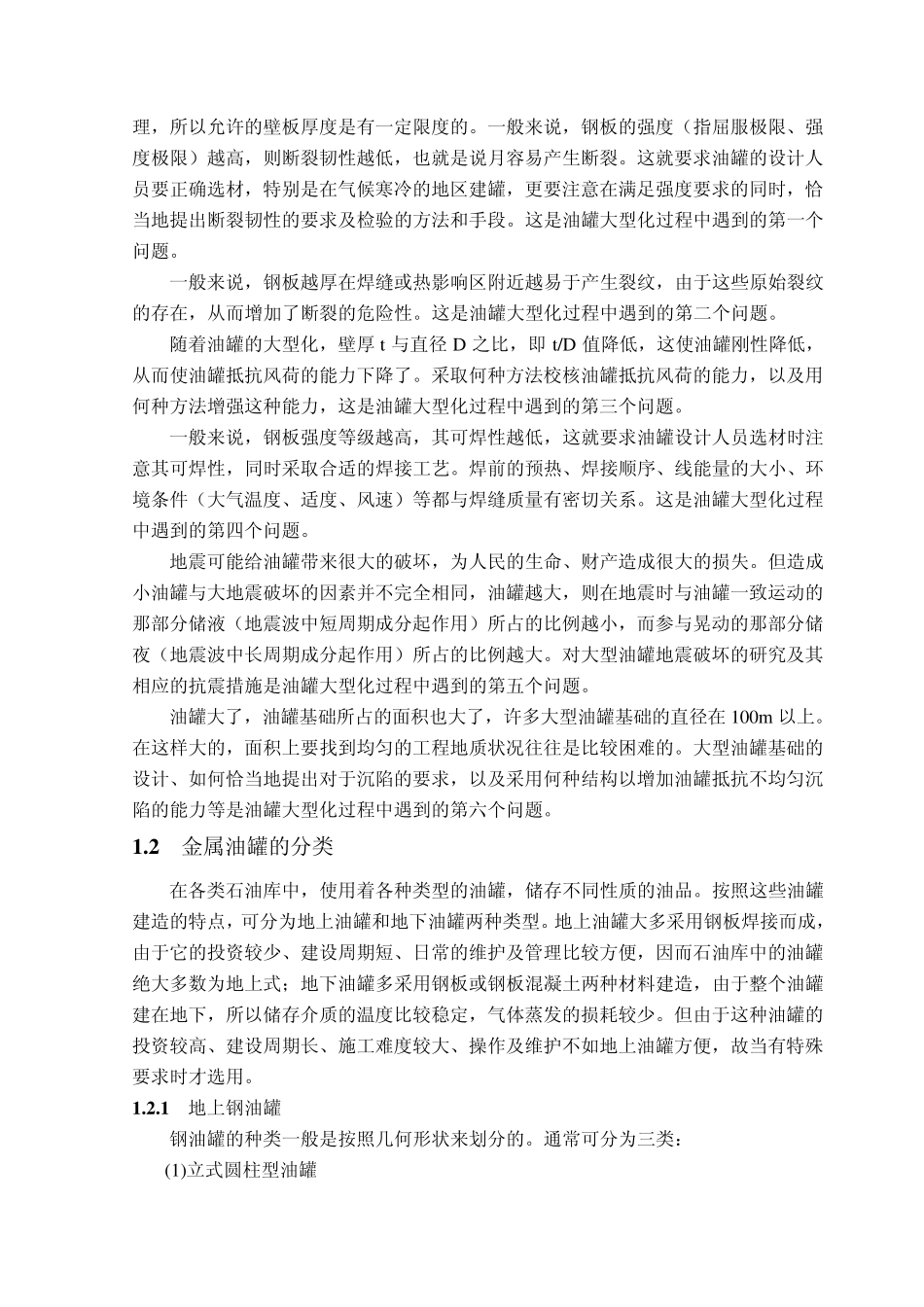

埋地卧式油罐课程设计指导书_第3页
3/15
《油罐及管道强度设计》 课程设计任务书 题 目 5m 3 埋地卧式油罐图 学生姓名 学号 专业班级 设 计 内 容 与 要 求 一、原始数据 1.适用范围及设计条件 油罐用于储存工业或民用设施中常用的燃料油。 (1)设计压力 常压 (2)设计温度 -19℃≤t≤200℃ (3)设计寿命 15年 (4)焊接接头系数 0.85 (5)水压试验压力 盛水试漏 (6)腐蚀裕量 1.5mm (7)装量系数 0.9 (8)介质 燃料油 2.设计基本参数和尺寸 5m 3 埋地卧式油罐的基本参数尺寸见表一。 表一:5m 3 埋地卧式油罐基本参数和尺寸 公称容积(m 3) 筒体主要尺寸 封头壁厚(m m ) 壳体材料 设备金属总质量(kg) 直径×长度×壁厚 5 1200×4500×6 6 20R 1310 二、设计要求 1.了解埋地卧式油罐的基本结构和局部构件; 2.根据给定油罐大小,查阅相关标准确定相应构件的规格尺寸; 3.学会使用AUTOCAD 制图; 4.相关技术要求参考有关规范。 三、完成内容 1.5m 3 埋地卧式油罐图纸一张(2#); 2.课程设计说明书一份。 起止时间 2010 年 月 日 至 2010 年 月 日 指导教师签名 年 月 日 系(教研室) 主任签名 年 月 日 学生签名 年 月 日 设计说明书 1 .1 金属油罐设计的基本知识 1 .1 .1 金属油罐的发展趋势 近一、二十年来,油罐的设计与施工技术都较过去有了更快的发展。从世界范围来讲,这一状况与前一时期国际上的能源危机有关。由于能源危机,近若干年来许多工业化的、靠进口原油的国家都增加了原油的储备量,这就迫使这些国家不得不建造更多更大的油罐。这一经济需求不仅促进了油罐事业的发展,也使越来越多的新课题,随着这些新课题的研究和解决,这就使油罐的设计与施工技术进一步发展和深化。 现在油罐发展的总体趋势是走向大型化,而所以有此趋势是由于大型化具有下列优点: (1 )节省钢材。 (2 )减少投资。 (3 )占地面积小。 (4 )便于操作管理。 (5 )节省管线及配件。 由以上分析可以看出,油罐大型化有许多经济利益,这也就是这种趋势的动力。目前油库的组成结构与十年前相比有了很大的改观,由油罐的“小而多”变为“大而少”。这一点也是衡量一个国家在油罐设计、研究、建造等方面技术水平高低的一个 尺度。 1 .1 .2 对金属油罐的基本要求 对金属油罐的基本要求主要有以下五个方面: (1 )强度要求。油罐在卸载以后不应留下塑性变形。 (2 )...
