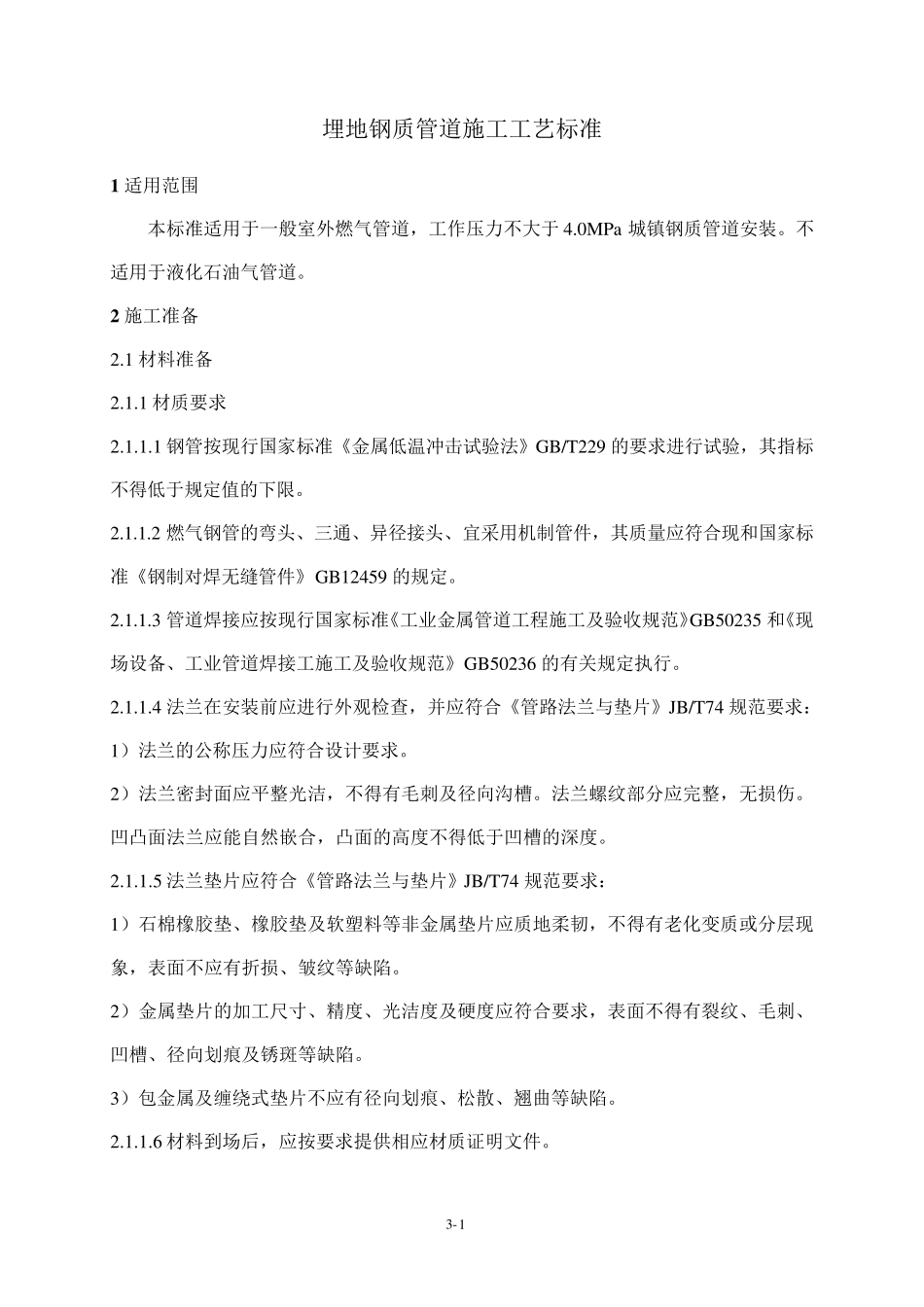

3- 1 埋地钢质管道施工工艺标准 1 适用范围 本标准适用于一般室外燃气管道,工作压力不大于4.0MPa 城镇钢质管道安装。不适用于液化石油气管道。 2 施工准备 2.1 材料准备 2.1.1 材质要求 2.1.1.1 钢管按现行国家标准《金属低温冲击试验法》GB/T229 的要求进行试验,其指标不得低于规定值的下限。 2.1.1.2 燃气钢管的弯头、三通、异径接头、宜采用机制管件,其质量应符合现和国家标准《钢制对焊无缝管件》GB12459 的规定。 2.1.1.3 管道焊接应按现行国家标准《工业金属管道工程施工及验收规范》GB50235 和《现场设备、工业管道焊接工施工及验收规范》GB50236 的有关规定执行。 2.1.1.4 法兰在安装前应进行外观检查,并应符合《管路法兰与垫片》JB/T74 规范要求: 1)法兰的公称压力应符合设计要求。 2)法兰密封面应平整光洁,不得有毛刺及径向沟槽。法兰螺纹部分应完整,无损伤。凹凸面法兰应能自然嵌合,凸面的高度不得低于凹槽的深度。 2.1.1.5 法兰垫片应符合《管路法兰与垫片》JB/T74 规范要求: 1)石棉橡胶垫、橡胶垫及软塑料等非金属垫片应质地柔韧,不得有老化变质或分层现象,表面不应有折损、皱纹等缺陷。 2)金属垫片的加工尺寸、精度、光洁度及硬度应符合要求,表面不得有裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。 3)包金属及缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。 2.1.1.6 材料到场后,应按要求提供相应材质证明文件。 3- 2 2.1.2 管材运输 2.1.2.1 管材搬运和长途运输时要妥善捆扎,每根管子捆扎不应少于 3 个部位,管材两端要严加保护,防止振动和撞击。 2.1.2.2 在装卸过程中,应轻起轻放,严禁摔碰,管材宜采用机械装卸,当采用人力装卸时,严禁管材自由滚落、拖拽或抛摔。 2.1.3 管材排放与存放 2.1.3.1 应将管材卸在靠近安装现场并无车辆通行的适当地方。 2.1.3.2 管材下沟槽前,应将管材沿沟槽一侧排放,搬运、排放过程中应注意防止管材碰撞受损。 2.1.3.3 管材排放应避开土方堆放及将要开挖的地段。 2.1.3.4 堆放场地必须坚实平坦,不同品种、级别、规格的管材应分别堆放。 2.1.3.5 堆放时最下一层的管子应固定好,并使软质材料支撑,离地面距离不应小于30mm,支撑物必须牢固,直管道等长物件应做连续支撑。 2.1.3.6管材应分层堆放,捆扎、固定牢靠,每垛管材的堆放高度:≤DN250mm的管材,不得大于1.5m;>DN250mm的管材,不得大于2m。 2.2.4焊接材料...
