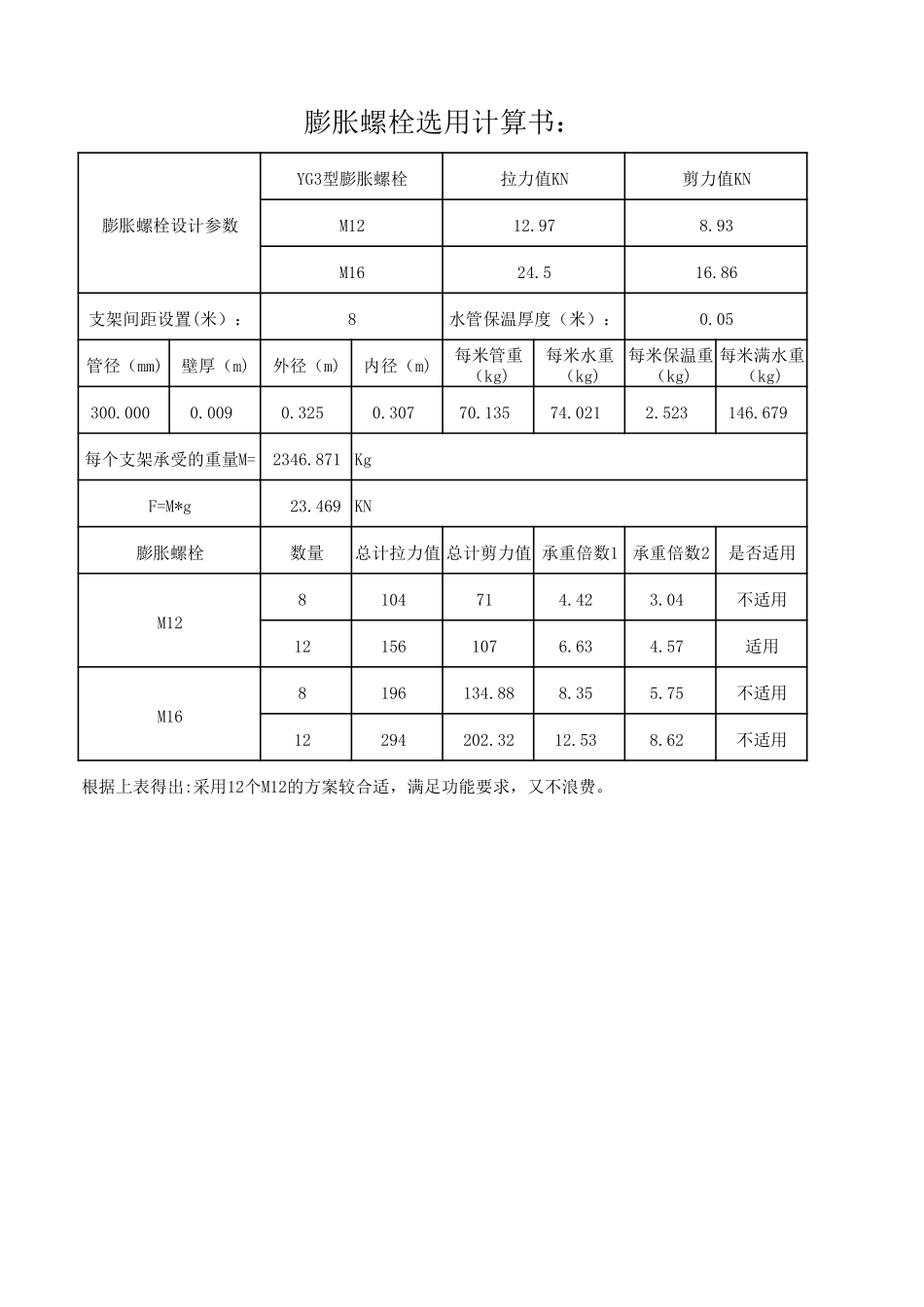

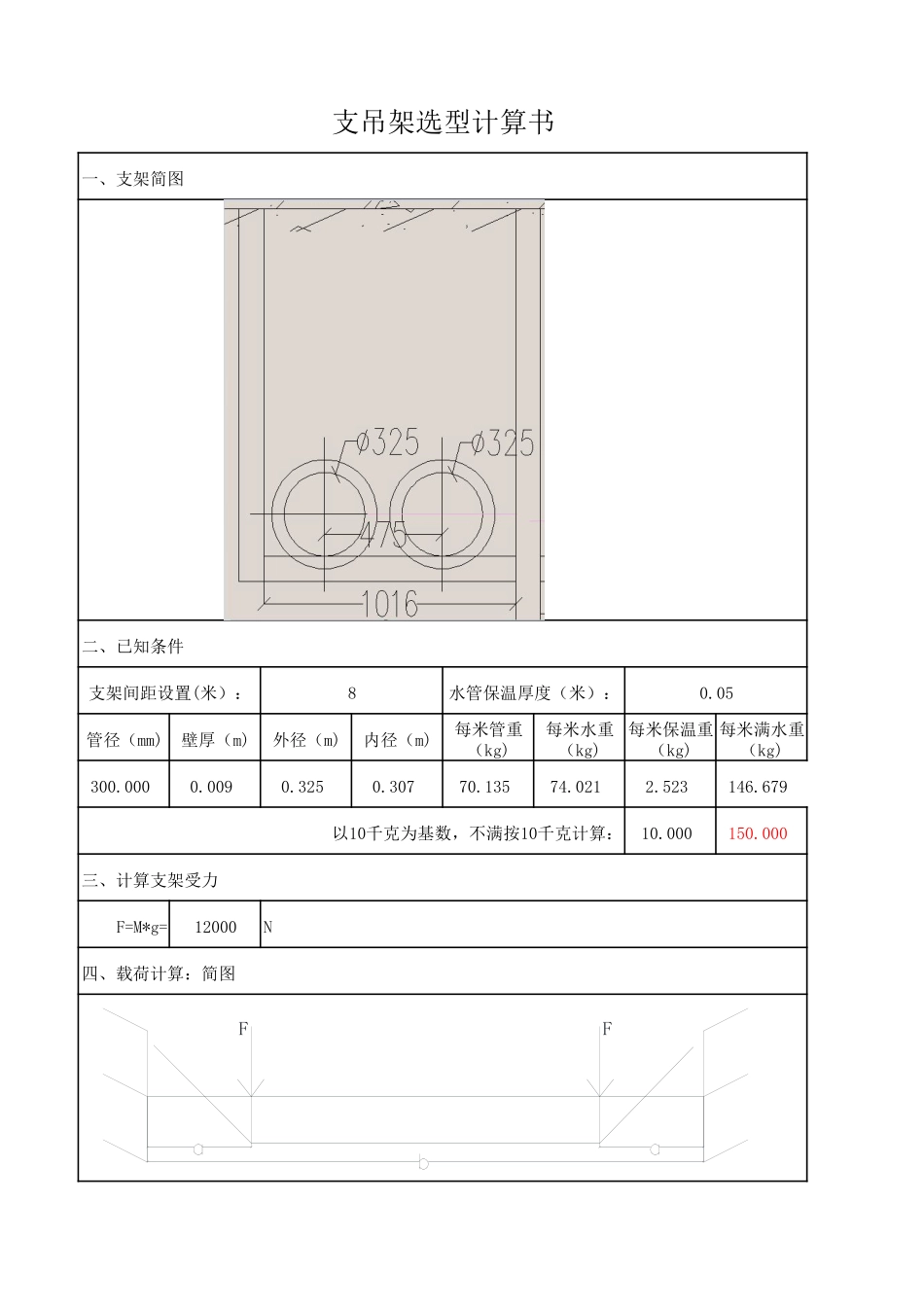

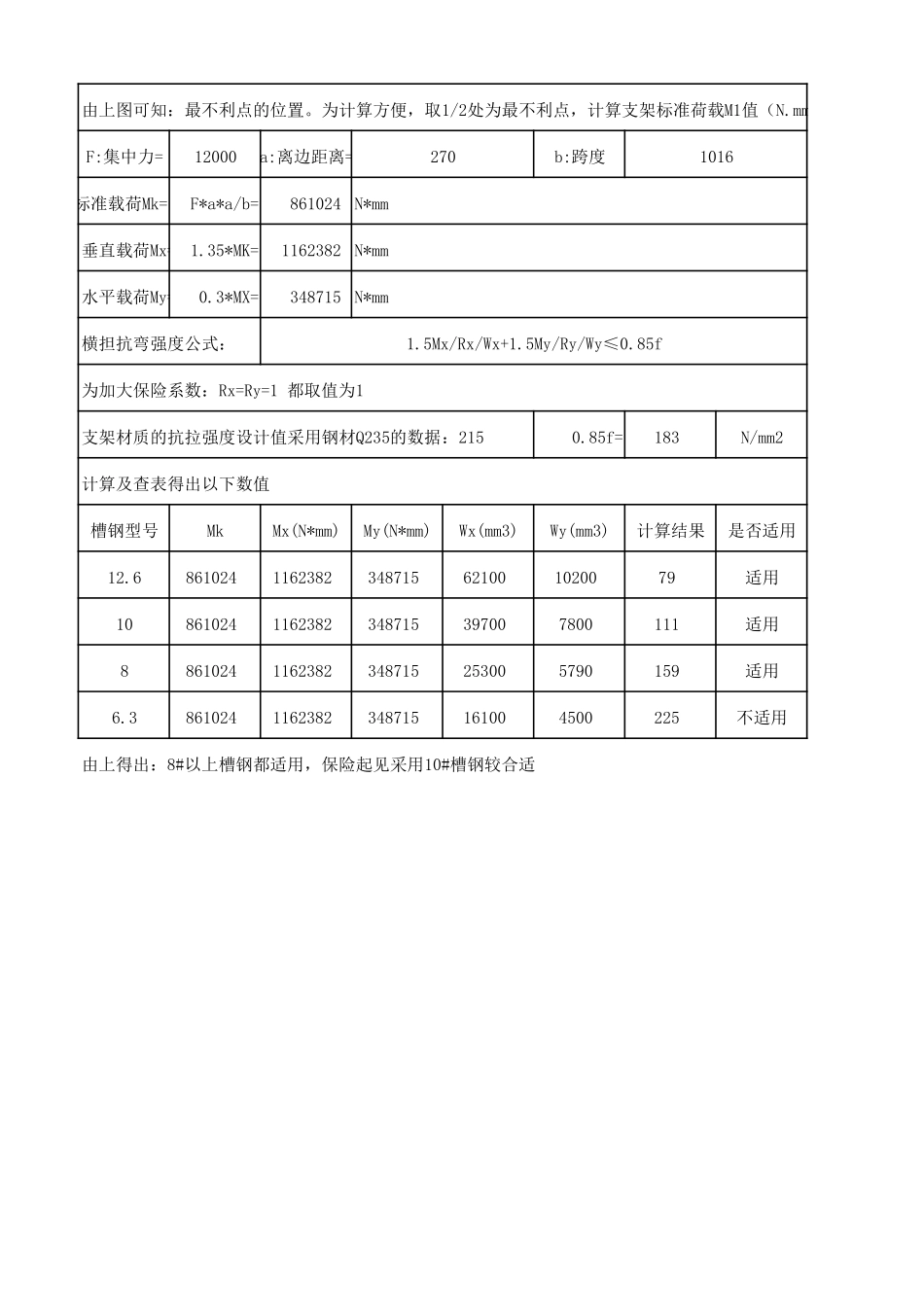

支吊架选型计算书一、支架简图二、已知条件支架间距设置(米）：8水管保温厚度（米）：0.05管径（mm)壁厚（m)外径（m)内径（m)每米管重（kg)每米水重（kg)每米保温重（kg)每米满水重（kg)300.000 0.009 0.325 0.307 70.135 74.021 2.523 146.679 以10千克为基数，不满按10千克计算：10.000 150.000 三、计算支架受力F=M*g=12000N四、载荷计算：简图由上图可知：最不利点的位置。为计算方便，取1/2处为最不利点，计算支架标准荷载M1值（N.mm)F:集中力=12000a:离边距离=270b:跨度1016标准载荷Mk=F*a*a/b=861024 N*mm垂直载荷Mx=1.35*MK=1162382 N*mm水平载荷My=0.3*MX=348715 N*mm横担抗弯强度公式：1.5Mx/Rx/Wx+1.5My/Ry/Wy≤0.85f为加大保险系数：Rx=Ry=1 都取值为1支架材质的抗拉强度设计值采用钢材Q235的数据：2150.85f=183 N/mm2计算及查表得出以下数值槽钢型号MkMx(N*mm)My(N*mm)Wx(mm3)Wy(mm3)计算结果是否适用12.6861024 1162382 348715 62100 10200 79 适用10861024 1162382 348715 39700 7800 111 适用8861024 1162382 348715 25300 5790 159 适用6.3861024 1162382 348715 16100 4500 225 不适用由上得出：8#以上槽钢都适用，保险起见采用10#槽钢较合适膨胀螺栓选用计算书：膨胀螺栓设计参数YG3型膨胀螺栓拉力值KN剪力值KNM1212.978.93M1624.516.86支架间距设置(米）：8水管保温厚度（米）：0.05管径（mm)壁厚（m)外径（m)内径（m)每米管重（kg)每米水重（kg)每米保温重（kg)每米满水重（kg)300.000 0.009 0.325 0.307 70.135 74.021 2.523 146.679 每个支架承受的重量M=2346.871 KgF=M*g23.469 KN膨胀螺栓数量总计拉力值 总计剪力值 承重倍数1承重倍数2是否适用M128 104 71 4.42 3.04 不适用12 156 107 6.63 4.57 适用M168 196 134.888.35 5.75 不适用12 294 202.3212.53 8.62 不适用根据上表得出:采用12个M12的方案较合适，满足功能要求，又不浪费。
