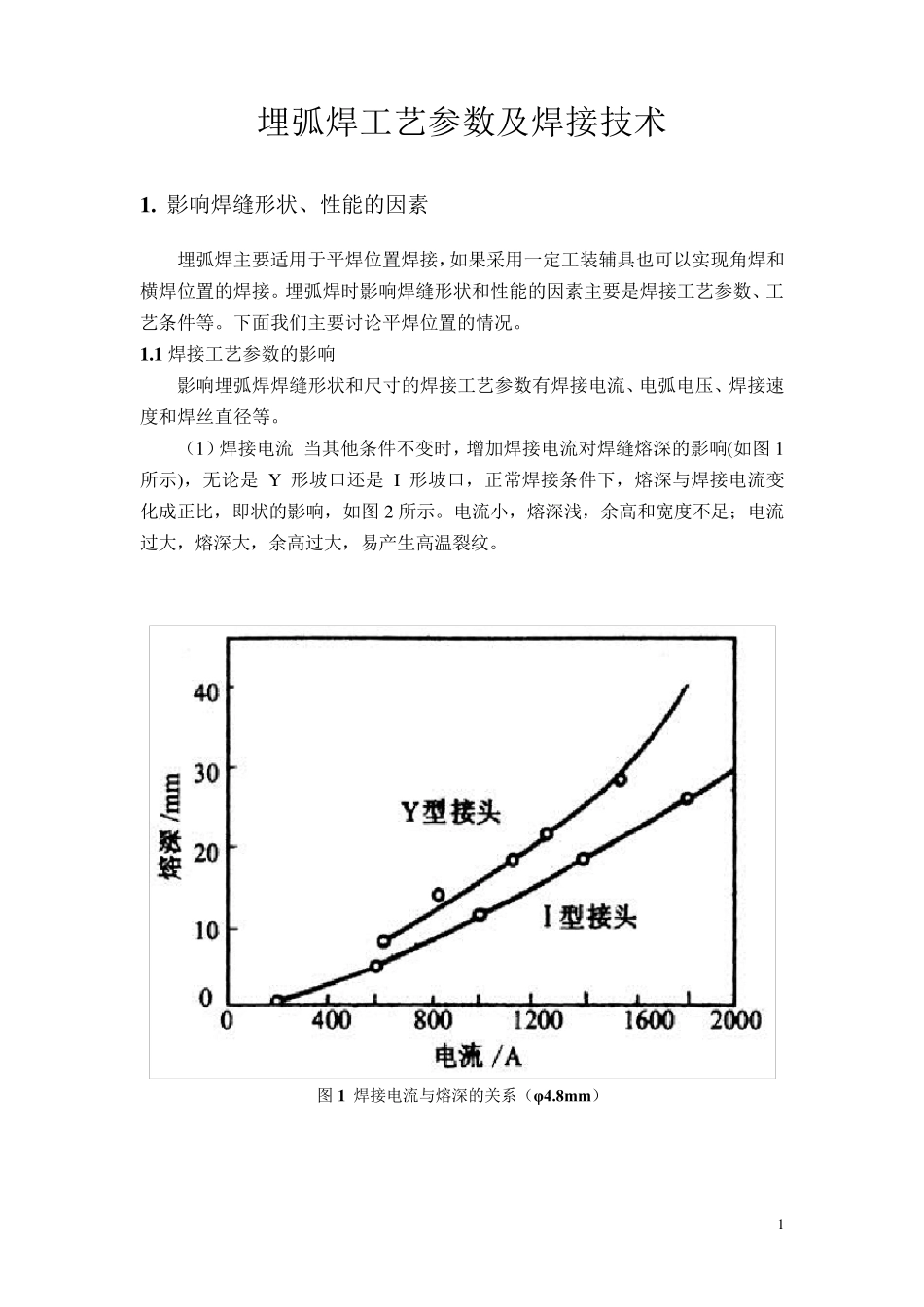

1 埋弧焊工艺参数及焊接技术 1 . 影响焊缝形状、性能的因素 埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。下面我们主要讨论平焊位置的情况。 1 .1 焊接工艺参数的影响 影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。 （1）焊接电流 当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图 1所示)，无论是 Y 形坡口还是 I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图 2 所示。电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹。 图 1 焊接电流与熔深的关系（φ4.8mm） 2 图2 焊接电流对焊缝断面形状的影响 a)I 形接头 b)Ｙ形接头 （2 ）电弧电压 电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同， 电弧空间电场强度不同，则电弧长度不同。如果其他条件不变，改变电弧电压对焊缝形状的影响如图3 所示。电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的。 图3 电弧电压对焊缝断面形状的影响 a)I 形接头 b)Ｙ形接头 （3 ) 焊接速度 焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小， 3 即熔深和熔宽与焊接速度成反比，如图 4 所示。焊接速度对焊缝断面形状的影响，如图 5 所示。焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量 图4 焊接速度对焊缝形成的影响 Ｈ－熔深 Ｂ－熔宽 图５ 焊接速度对焊缝断面形状的影响 a)I 形接头 b)Ｙ形接头 （4 ) 焊丝直径 焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化。表 1 所示的电流密度对焊缝形状尺寸的影响，从表中可见，其他条件不变，熔深与焊丝直径成反比关系，但这种关系随电流密度的增加而减弱，这是由于随着电流密度的增加，熔池熔化金属量不断增加，熔融金属后排困难，熔深增加较慢...
