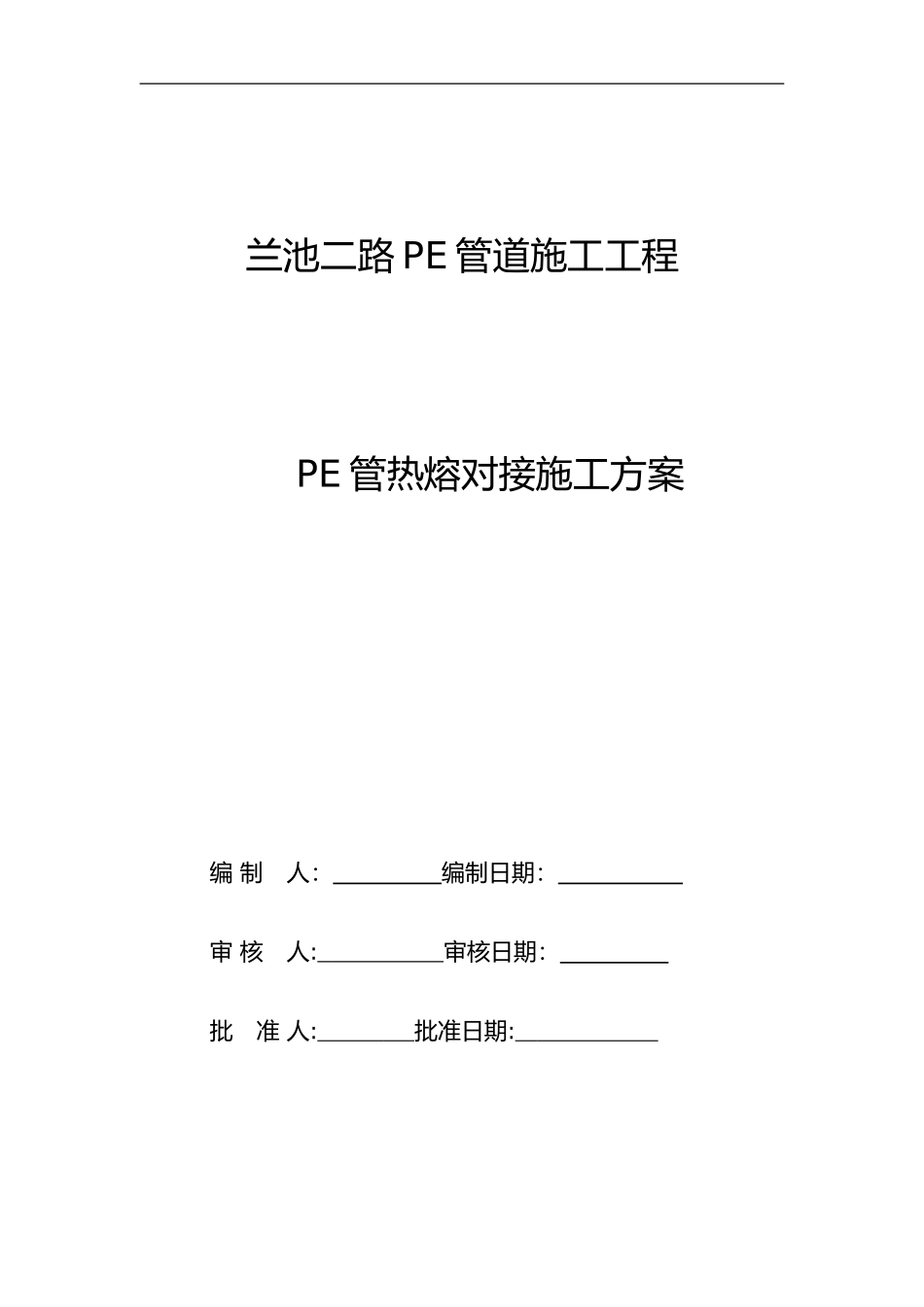

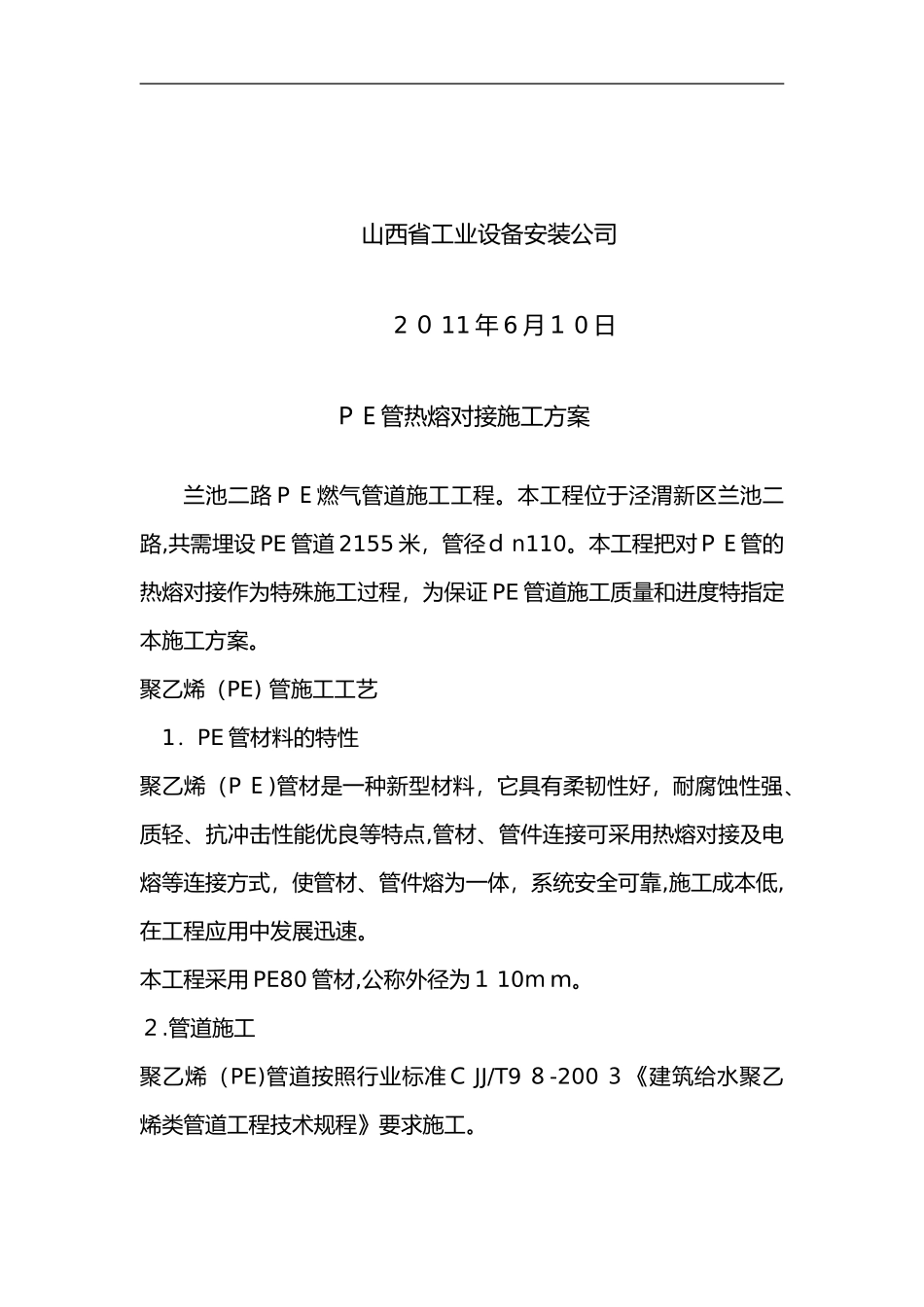

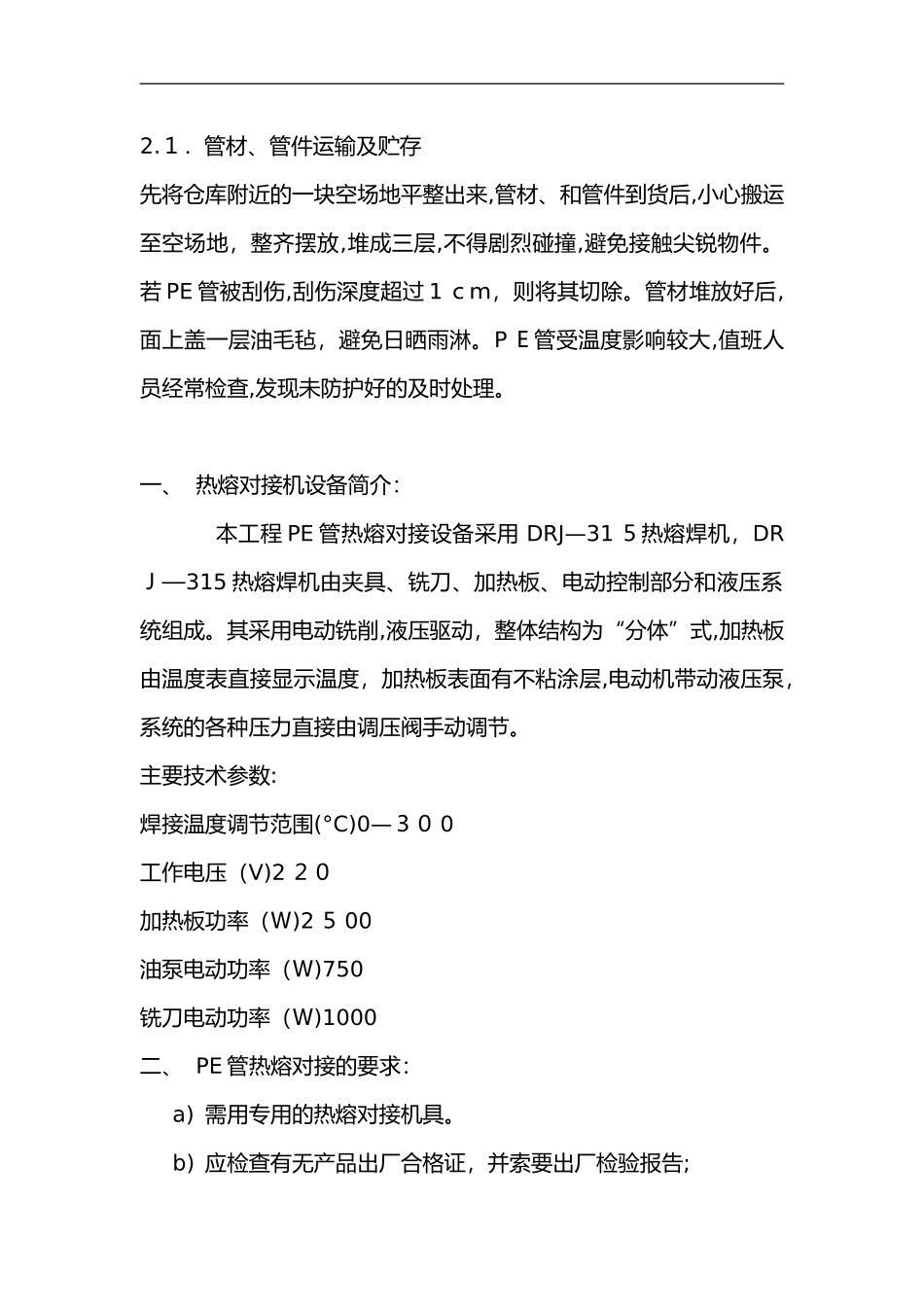

兰池二路PE管道施工工程PE管热熔对接施工方案编制人：编制日期：审核人:审核日期：批准人:批准日期:山西省工业设备安装公司2０11年6月１0日ＰＥ管热熔对接施工方案兰池二路PＥ燃气管道施工工程。本工程位于泾渭新区兰池二路,共需埋设PE管道2155米，管径ｄn110。本工程把对ＰＥ管的热熔对接作为特殊施工过程，为保证PE管道施工质量和进度特指定本施工方案。聚乙烯（PE)管施工工艺1．PE管材料的特性聚乙烯（PＥ)管材是一种新型材料，它具有柔韧性好，耐腐蚀性强、质轻、抗冲击性能优良等特点,管材、管件连接可采用热熔对接及电熔等连接方式，使管材、管件熔为一体，系统安全可靠,施工成本低,在工程应用中发展迅速。本工程采用PE80管材,公称外径为１10mｍ。２.管道施工聚乙烯（PE)管道按照行业标准ＣJJ/T9８-200３《建筑给水聚乙烯类管道工程技术规程》要求施工。2.１．管材、管件运输及贮存先将仓库附近的一块空场地平整出来,管材、和管件到货后,小心搬运至空场地，整齐摆放,堆成三层,不得剧烈碰撞,避免接触尖锐物件。若PE管被刮伤,刮伤深度超过1ｃｍ，则将其切除。管材堆放好后,面上盖一层油毛毡，避免日晒雨淋。PＥ管受温度影响较大,值班人员经常检查,发现未防护好的及时处理。一、热熔对接机设备简介：本工程PE管热熔对接设备采用DRJ—31５热熔焊机，DRＪ—315热熔焊机由夹具、铣刀、加热板、电动控制部分和液压系统组成。其采用电动铣削,液压驱动，整体结构为“分体”式,加热板由温度表直接显示温度，加热板表面有不粘涂层,电动机带动液压泵，系统的各种压力直接由调压阀手动调节。主要技术参数:焊接温度调节范围(°C)0—３０0工作电压（V)2２０加热板功率（Ｗ)2５00油泵电动功率（Ｗ)750铣刀电动功率（Ｗ)1000二、PE管热熔对接的要求：a)需用专用的热熔对接机具。b)应检查有无产品出厂合格证，并索要出厂检验报告;c)一般适用于OD≥90mm管；管壁厚度>6ｍm。d)适用于同种牌号、材质的管材与管材,管材与管件连接。性能相似，不同牌号材质的连接需试验验证。e)不使用明火。f)在寒冷气候（-5度以下)和大风环境下进行连接操作时，应采取保护措施,或调整连接工艺。三、热熔对接连接(对接焊）工艺1、焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段,加热段、切换段、对接段,根据管子的不同规格和截面积制定其焊接参数。焊接工艺三个重要参数：温度、压力、时间。1)．温度的确定聚乙烯管材对接焊的最佳焊接温度为２00~230℃，一般生产厂家确定为2１0±10℃；是聚乙烯材料的加工温度,在材料粘流态转化温度之上，只有在这种条件下,聚乙烯产生熔融流动,聚合物的大分子才能进行相互扩散形成缠绕,得到最大的强度和高质量的焊接结果;实践证明,温度低于180℃,即使加热时间长,也不能达到质量好的焊接结果。如果温度过高,将有可能激活分子链中的C键与氧发生反应,使材料降解，聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体,材料结构发生变化,生成不饱和烃，出现杂质,从而使焊接质量降低。2)．时间的确定·加热时间的确定：焊接端面平整后10×壁厚（mm）秒。加热时间的长短,决定焊接的质量；是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。管端面熔化的最佳时间,是随着需要加热的面积增大而增大的，更重要的是对流和辐射传播的能量,会随着管壁厚度的增加而减小。管端面的不平度，造成热量的传递不均匀,窝藏空气,产生气孔,最终影响焊接质量，所以需要和压力密切的配合,在加热的同时施加一定的压力,平整焊接面，促进塑化,形成理想的焊接面进行热传递,然后降压吸热。¸切换时间的确定：1０秒内尽可能地缩短,其端面冷却非常快，对接速度慢直接影响焊接质量。¹冷却时间的确定:见表1;1.1５～1．33×壁厚（mm）分钟。聚合物材料的导热性差，只有金属的几十分之一，冷却速度相应的缓慢,在冷却的时间内需要进行结晶，收缩，所以需要有充分的时间降到结晶温度，进行充分的晶粒生长,消除内应力,在一定的压力下冷却,避免焊接端面有缩孔。3)．压力的确定焊接压力和冷却压力根据焊接面的截面积×０.15N/mｍ2；在２10±1０℃的温度下,焊接时间、压力的取值,可以参照德国焊接...
