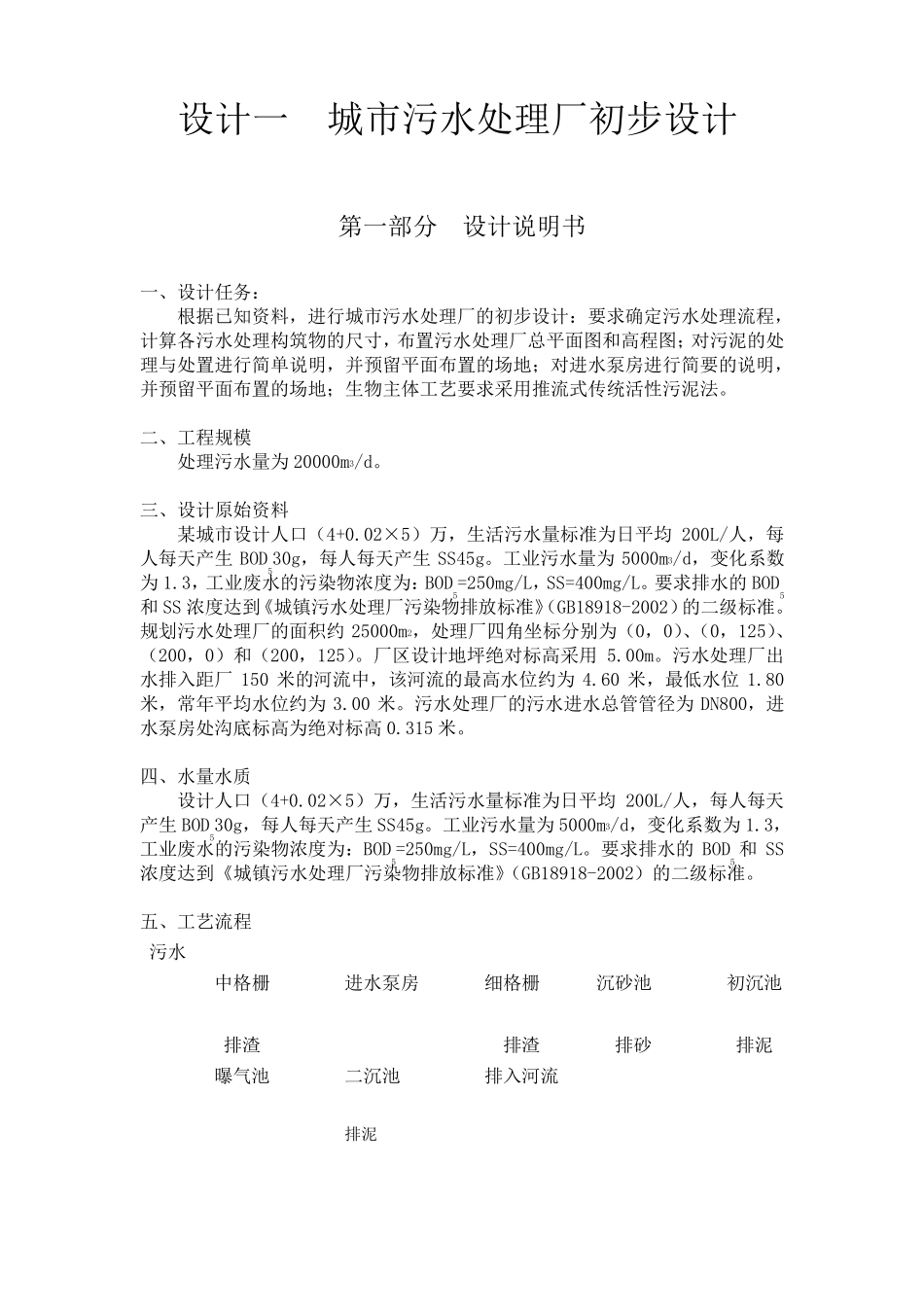

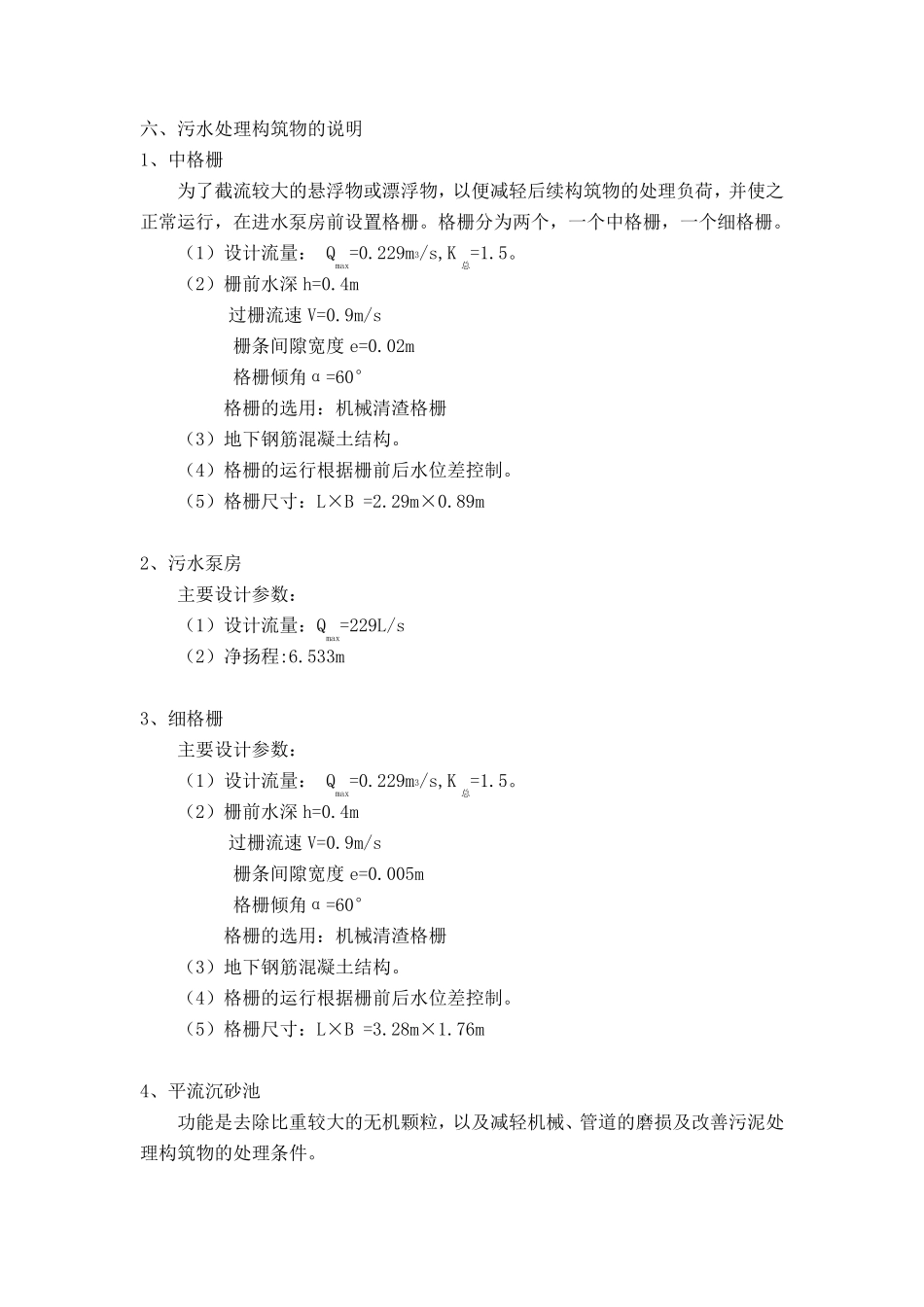

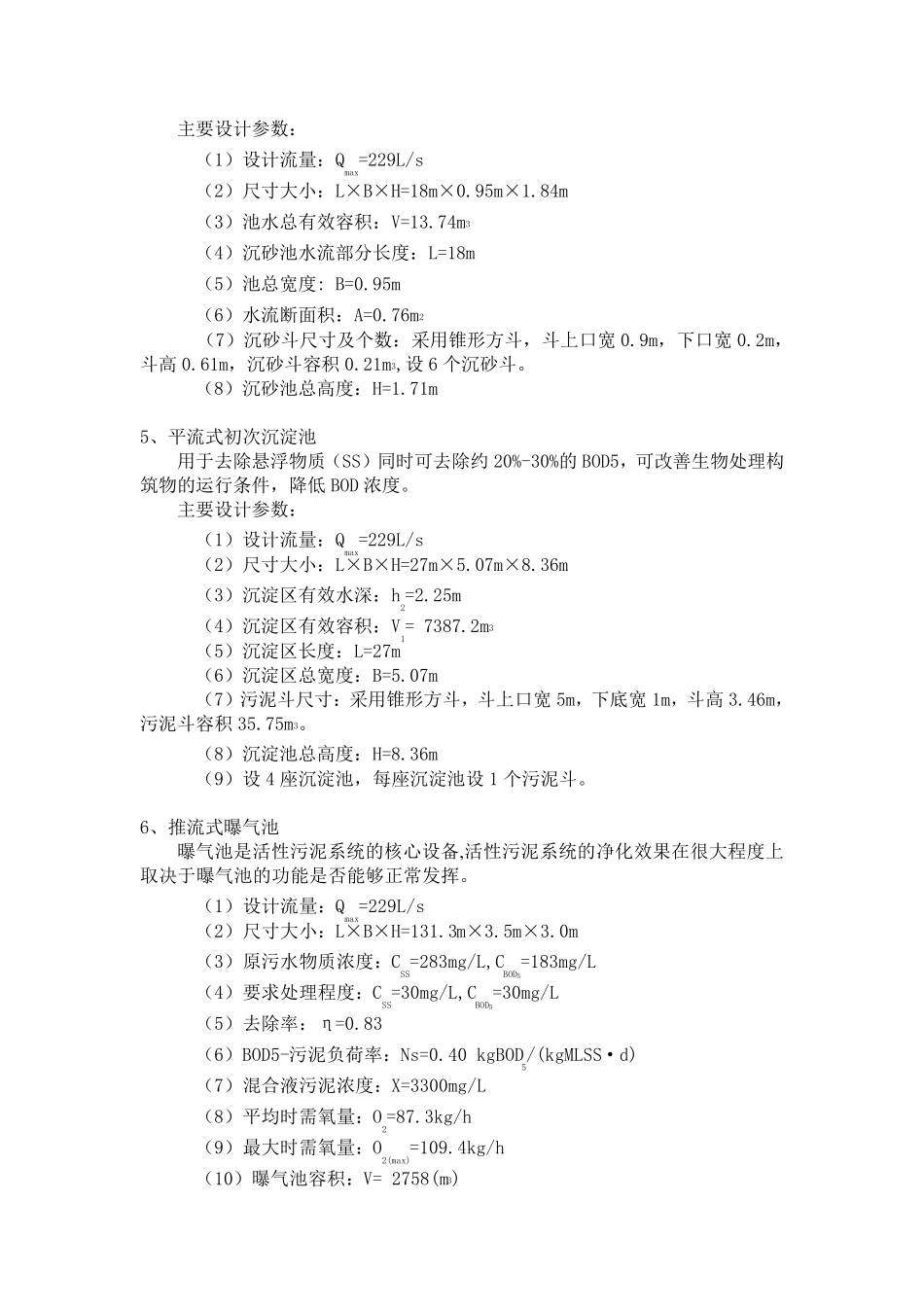

设计一 城市污水处理厂初步设计 第一部分 设计说明书 一、设计任务： 根据已知资料，进行城市污水处理厂的初步设计：要求确定污水处理流程，计算各污水处理构筑物的尺寸，布置污水处理厂总平面图和高程图；对污泥的处理与处置进行简单说明，并预留平面布置的场地；对进水泵房进行简要的说明，并预留平面布置的场地；生物主体工艺要求采用推流式传统活性污泥法。 二、工程规模 处理污水量为20000m3/d。 三、设计原始资料 某城市设计人口（4+0.02×5）万，生活污水量标准为日平均 200L/人，每人每天产生BOD530g，每人每天产生SS45g。工业污水量为5000m3/d，变化系数为1.3，工业废水的污染物浓度为：BOD5=250mg/L，SS=400mg/L。要求排水的BOD5和SS 浓度达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的二级标准。规划污水处理厂的面积约 25000m2，处理厂四角坐标分别为（0，0）、（0，125）、（200，0）和（200，125）。厂区设计地坪绝对标高采用5.00m。污水处理厂出水排入距厂150 米的河流中，该河流的最高水位约为4.60 米，最低水位 1.80米，常年平均水位约为3.00 米。污水处理厂的污水进水总管管径为DN800，进水泵房处沟底标高为绝对标高0.315 米。 四、水量水质 设计人口（4+0.02×5）万，生活污水量标准为日平均 200L/人，每人每天产生BOD530g，每人每天产生SS45g。工业污水量为5000m3/d，变化系数为1.3，工业废水的污染物浓度为：BOD5=250mg/L，SS=400mg/L。要求排水的BOD5 和SS浓度达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的二级标准。 五、工艺流程 污水 中格栅 进水泵房 细格栅 沉砂池 初沉池 排渣 排渣 排砂 排泥 曝气池 二沉池 排入河流 排泥 六、污水处理构筑物的说明 1、中格栅 为了截流较大的悬浮物或漂浮物，以便减轻后续构筑物的处理负荷，并使之正常运行，在进水泵房前设置格栅。格栅分为两个，一个中格栅，一个细格栅。 （1）设计流量： Qmax=0.229m3/s,K总=1.5。 （2）栅前水深h=0.4m 过栅流速V=0.9m/s 栅条间隙宽度e=0.02m 格栅倾角α=60° 格栅的选用：机械清渣格栅 （3）地下钢筋混凝土结构。 （4）格栅的运行根据栅前后水位差控制。 （5）格栅尺寸：L×B =2.29m×0.89m 2、污水泵房 主要设计参数： （1）设计流量：Qmax=229L/s （2）净扬程:6.533m 3、细格栅 主要设计参数： （1）设计流量： Qmax=0.229m3/s,K总=1.5。 （2）栅前水深h=0.4m...
