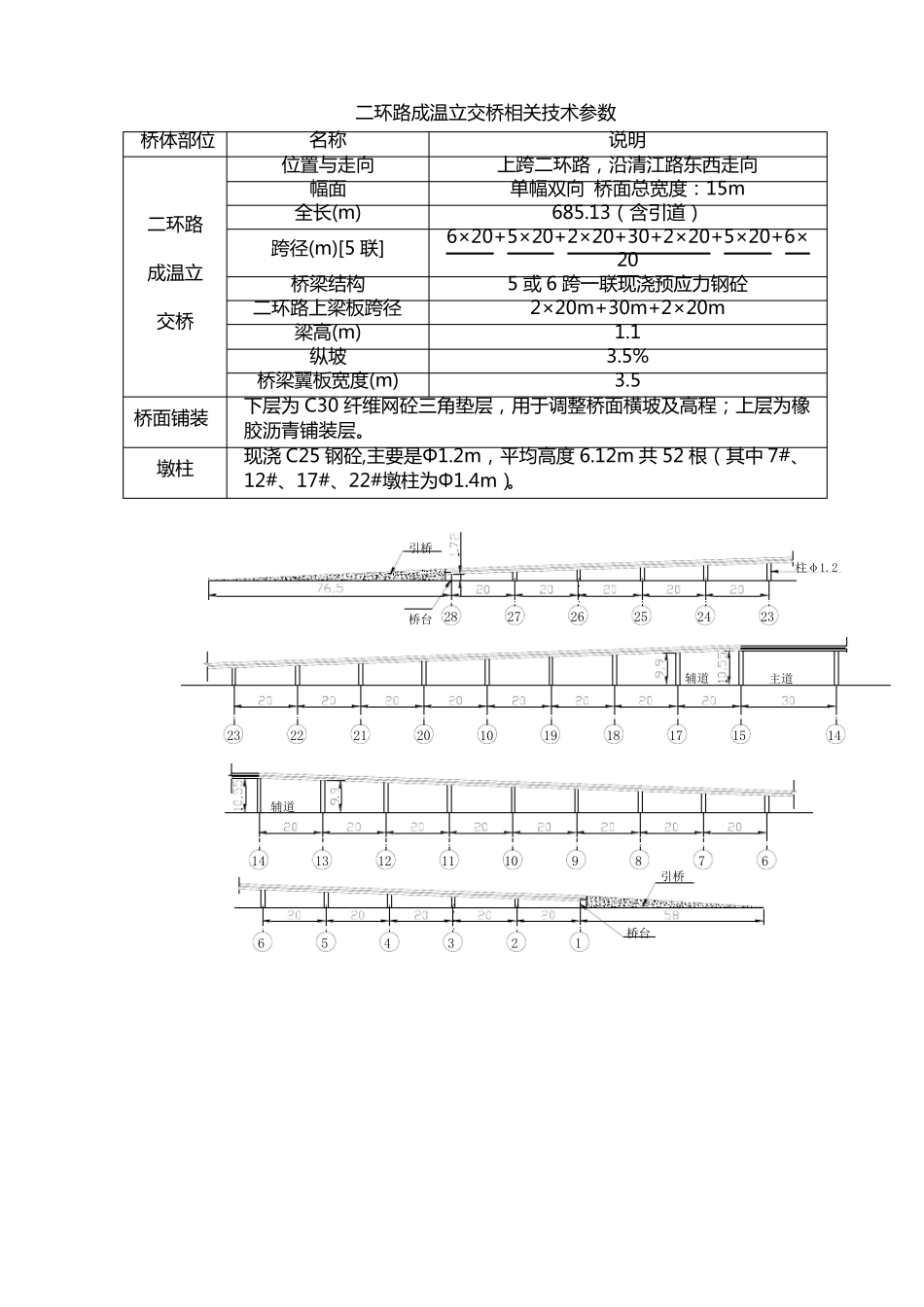

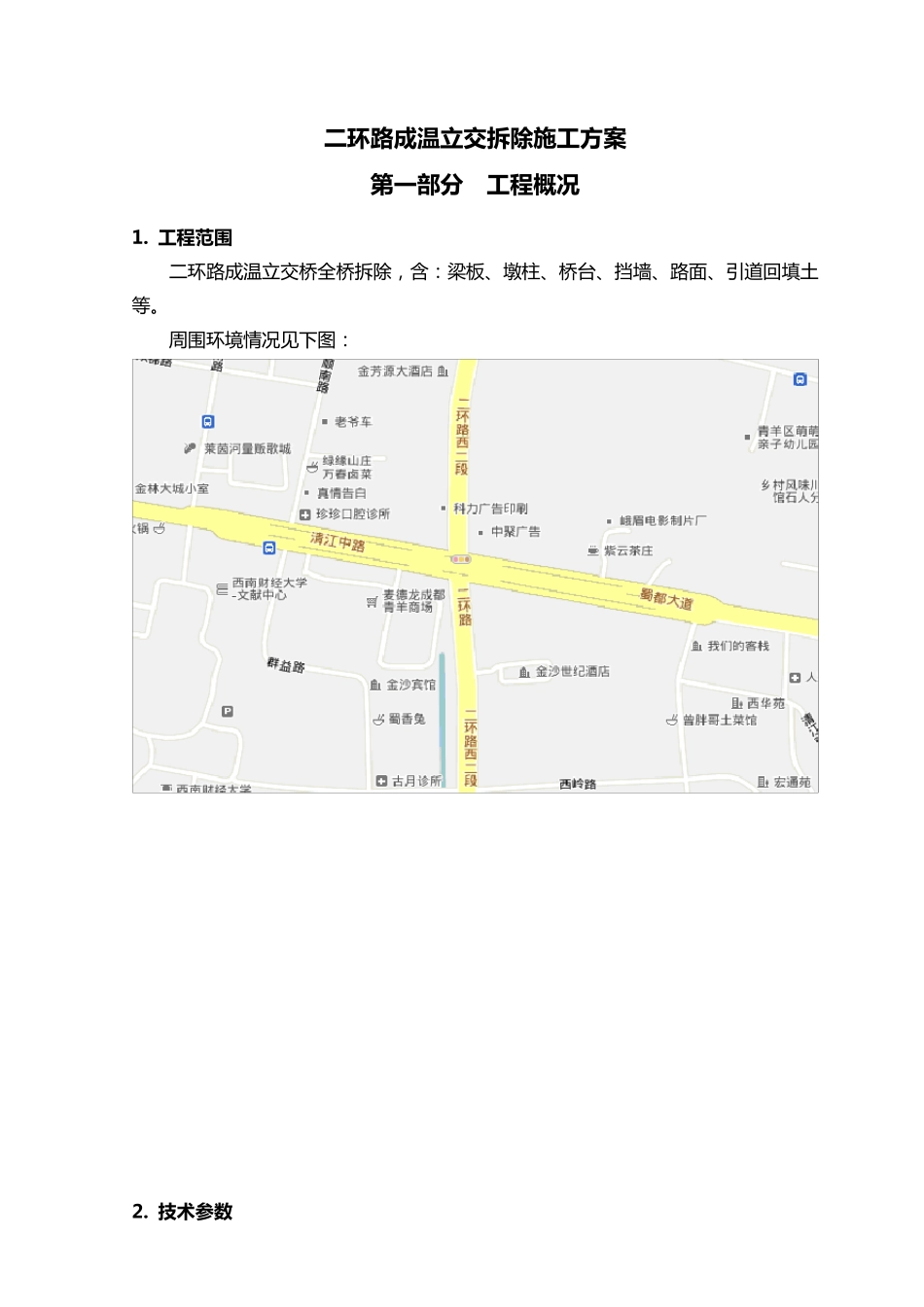

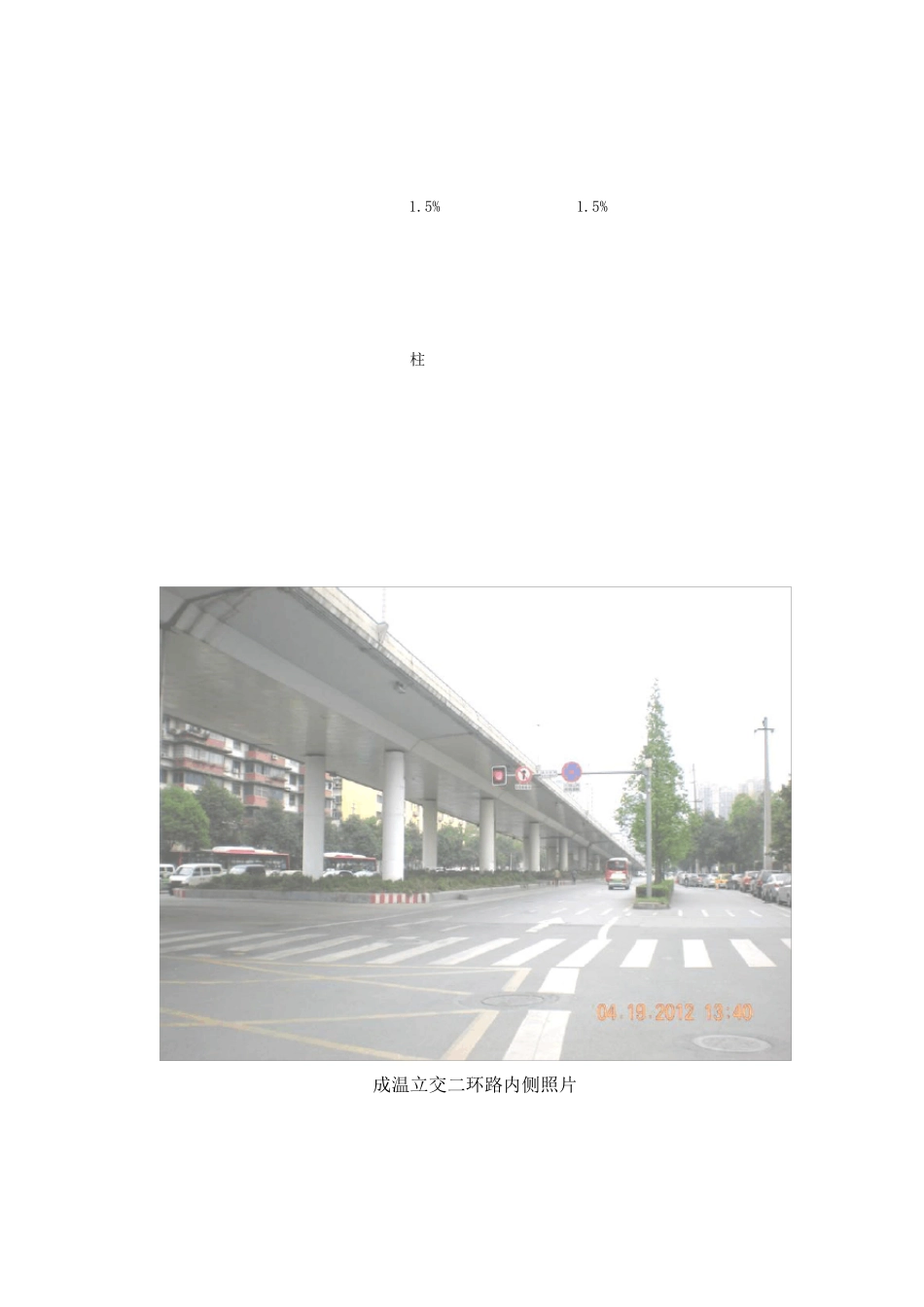

二 环 路 成 温 立 交 拆 除 施 工 方 案 第 一部分 工 程概况 1. 工 程范围 二 环 路 成 温 立 交 桥 全 桥 拆 除 , 含 : 梁 板 、墩柱、桥 台、挡墙、路 面、引道回填土等。 周围环 境情况见下图: 2. 技术参数 二 环 路 成 温 立 交 桥 相 关 技 术 参 数 桥 体 部 位 名 称 说 明 二 环 路成 温 立交 桥 位 置 与 走 向 上 跨 二 环 路 , 沿 清 江 路 东 西 走 向 幅 面 单 幅 双 向 桥 面 总 宽 度 : 15m 全 长 (m) 685.13( 含 引 道 ) 跨 径 (m)[5 联 ] 6×20+5×20+2×20+30+2×20+5×20+6×20 桥 梁 结 构 5 或 6 跨 一 联 现 浇 预 应 力 钢 砼 二 环 路 上 梁 板 跨 径 2×20m+30m+2×20m 梁 高 (m) 1.1 纵 坡 3.5% 桥 梁 翼 板 宽 度 (m) 3.5 桥 面 铺 装 下 层 为 C30 纤 维 网 砼 三 角 垫 层 , 用 于 调 整 桥 面 横 坡 及 高 程 ; 上 层 为 橡胶 沥 青 铺 装 层 。 墩 柱 现 浇 C25 钢 砼 ,主 要 是 Φ1.2m, 平 均 高 度 6.12m 共 52 根 ( 其 中 7#、12#、 17#、 22#墩 柱 为 Φ1.4m)。 柱φ1.2桥台桥台引桥辅道引桥辅道主道2345617891011121361414152328171819102021222324252627柱1.5%1.5% 成温立交二环路内侧照片 第 三部分 施工组织设计 1.拆除施工工艺流程 见 下 拆 除 施 工 工 艺 流 程 图 2.总体拆除施工顺序 本 次 二 环 路 成 温 立 交 桥 拆 除 工 程 的 总 体 施 工 顺 序 为 : 第 一 阶 段 : 拆 除 成 温 立 交 桥 中 跨 二 环 路 上 的 一 联 梁 板 和 墩 柱 ; 第 二 阶 段 : 拆 除 剩 余 四 联 梁 板 和 墩 柱 ; 第 三 阶 段 : 拆 除 成 温 立 交 桥 东 西 两 端 引 道 ( 含 道 路 、回填土、挡墙、桥 台等)。 拆 除 施 工 工 艺 流 程 图 2.1 第 一 阶 段 拆 除 施 工 步凑及交 通组织:详见 下 图 注: 贝雷梁 立 柱 可在前期先安装完毕,不占总 工 期时间。 施 工 打围 搭设防护支架 搭设贝雷梁 交 通分阶 段 转换 进场 桥 梁 分阶 段 拆 除 施 工 分阶 段 拆 除 贝雷梁 分阶 ...
