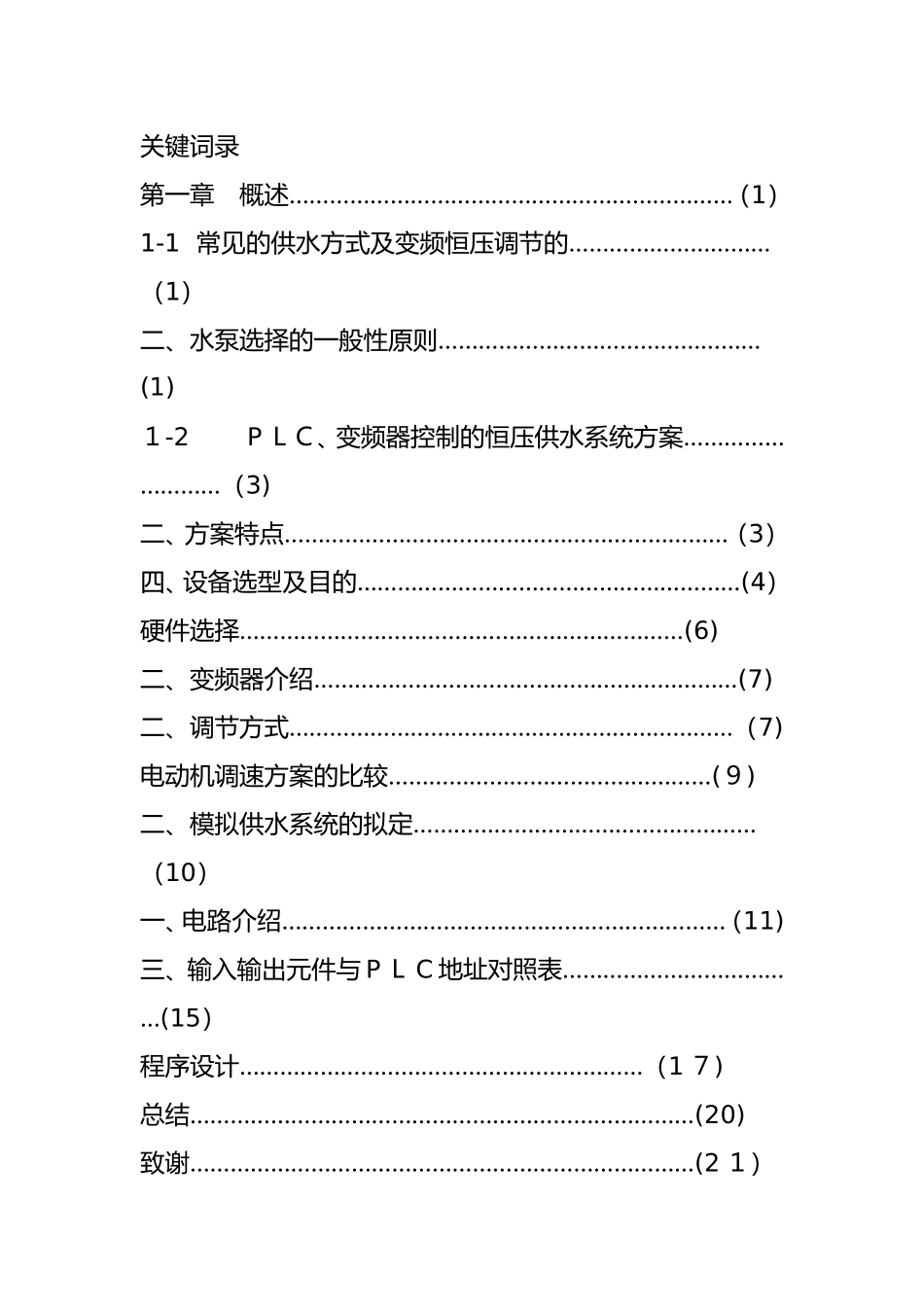

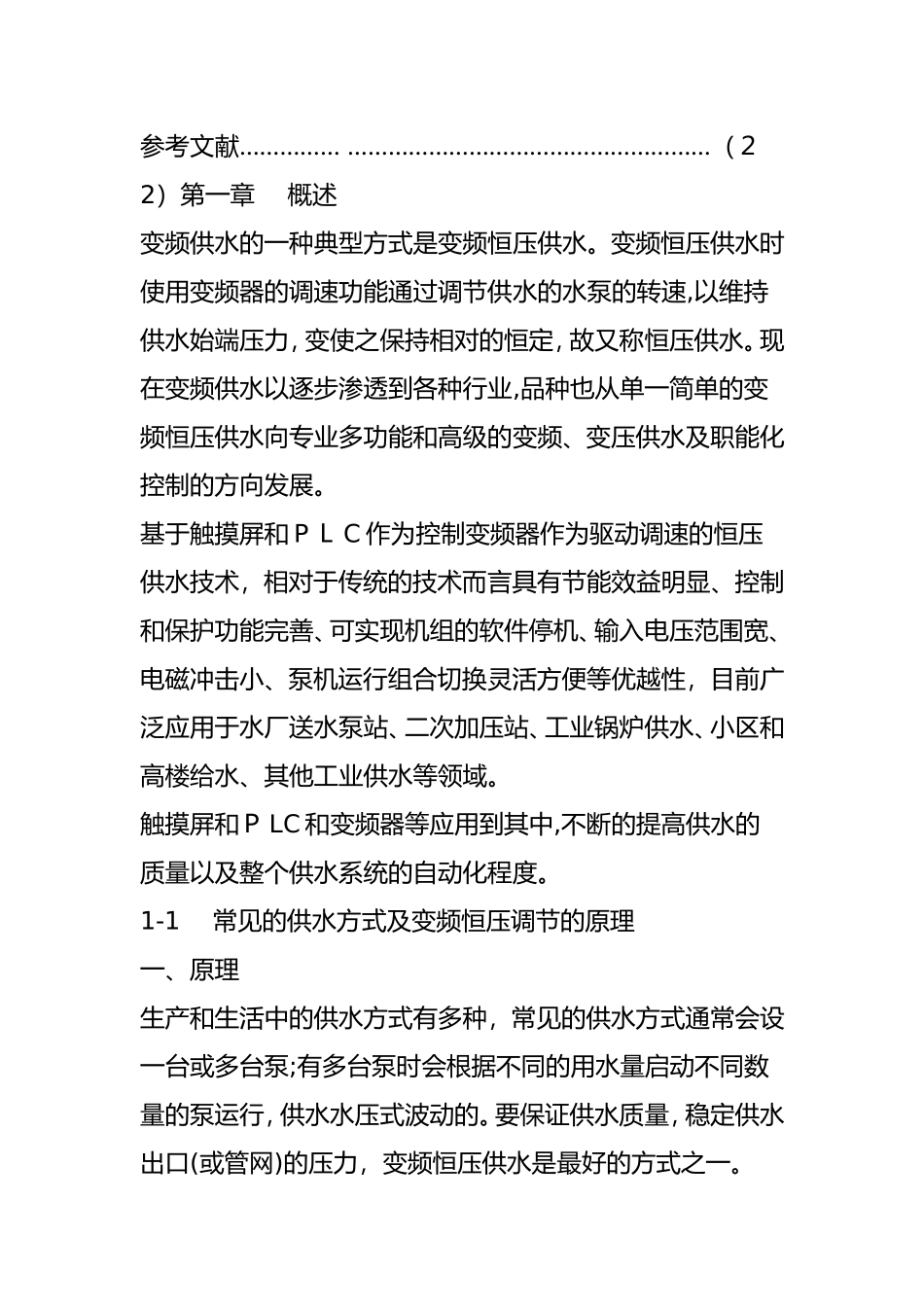

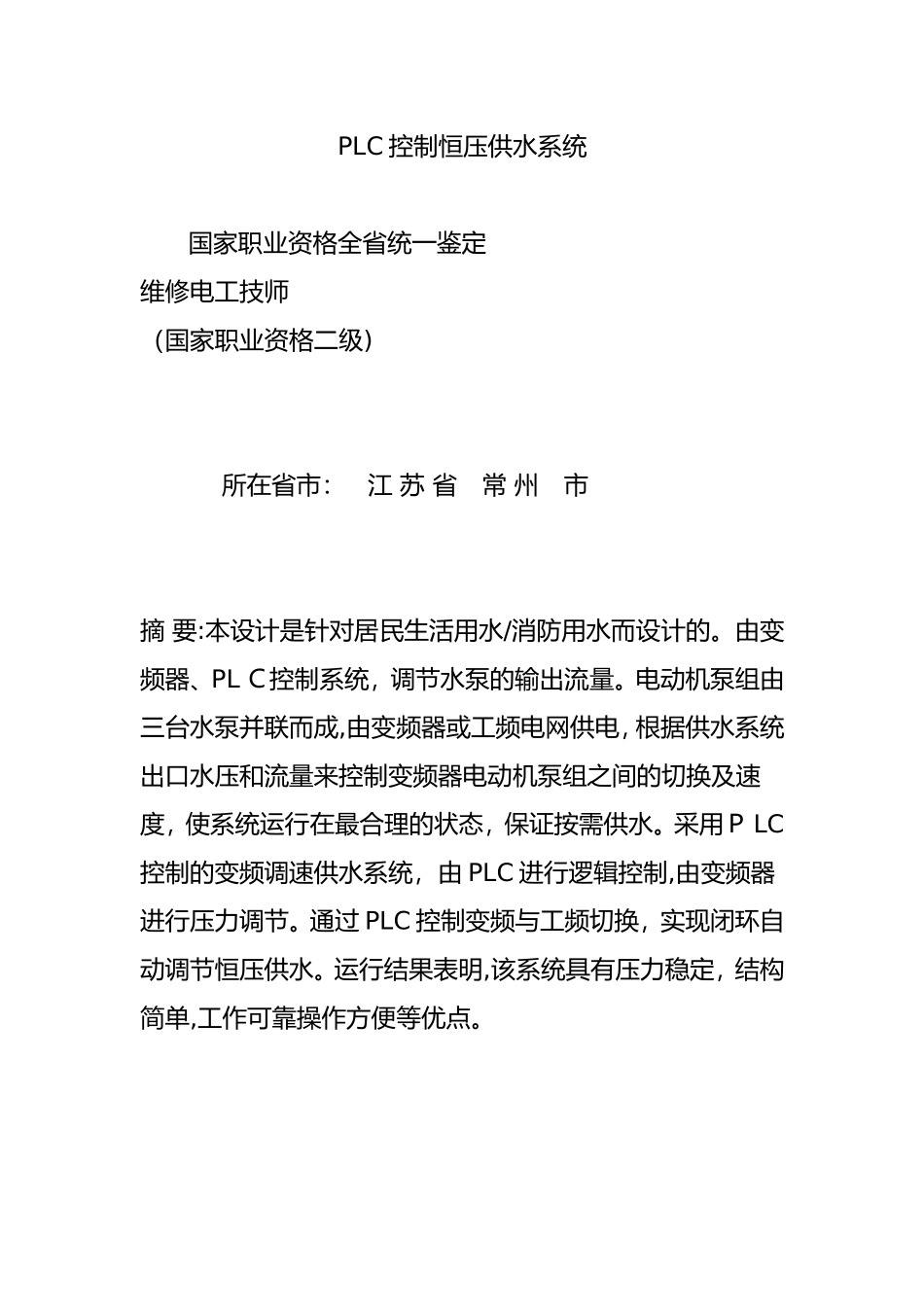

PLC控制恒压供水系统国家职业资格全省统一鉴定维修电工技师（国家职业资格二级)所在省市：江苏省常州市摘要:本设计是针对居民生活用水/消防用水而设计的。由变频器、PLＣ控制系统，调节水泵的输出流量。电动机泵组由三台水泵并联而成,由变频器或工频电网供电，根据供水系统出口水压和流量来控制变频器电动机泵组之间的切换及速度，使系统运行在最合理的状态，保证按需供水。采用ＰLC控制的变频调速供水系统，由PLC进行逻辑控制,由变频器进行压力调节。通过PLC控制变频与工频切换，实现闭环自动调节恒压供水。运行结果表明,该系统具有压力稳定，结构简单,工作可靠操作方便等优点。关键词录第一章概述…………………………………………………………（1）1-1常见的供水方式及变频恒压调节的…………………………（1）二、水泵选择的一般性原则…………………………………………(1)１-2PＬＣ、变频器控制的恒压供水系统方案………………………（3)二、方案特点…………………………………………………………（3）四、设备选型及目的…………………………………………………(4）硬件选择…………………………………………………………(6)二、变频器介绍………………………………………………………(7)二、调节方式…………………………………………………………（7)电动机调速方案的比较…………………………………………(９)二、模拟供水系统的拟定……………………………………………（10）一、电路介绍…………………………………………………………（11)三、输入输出元件与PＬC地址对照表………………………………(15）程序设计……………………………………………………（1７)总结…………………………………………………………………(20)致谢…………………………………………………………………(2１）参考文献……………………………………………………………（２2）第一章概述变频供水的一种典型方式是变频恒压供水。变频恒压供水时使用变频器的调速功能通过调节供水的水泵的转速,以维持供水始端压力，变使之保持相对的恒定，故又称恒压供水。现在变频供水以逐步渗透到各种行业,品种也从单一简单的变频恒压供水向专业多功能和高级的变频、变压供水及职能化控制的方向发展。基于触摸屏和PＬC作为控制变频器作为驱动调速的恒压供水技术，相对于传统的技术而言具有节能效益明显、控制和保护功能完善、可实现机组的软件停机、输入电压范围宽、电磁冲击小、泵机运行组合切换灵活方便等优越性，目前广泛应用于水厂送水泵站、二次加压站、工业锅炉供水、小区和高楼给水、其他工业供水等领域。触摸屏和ＰLC和变频器等应用到其中,不断的提高供水的质量以及整个供水系统的自动化程度。1-1常见的供水方式及变频恒压调节的原理一、原理生产和生活中的供水方式有多种，常见的供水方式通常会设一台或多台泵;有多台泵时会根据不同的用水量启动不同数量的泵运行，供水水压式波动的。要保证供水质量，稳定供水出口(或管网)的压力，变频恒压供水是最好的方式之一。变频恒压供水系统实现恒压的工作过程和原理：安装于供水管或主管道上的压力传感变送器将供水管网压力转换成４~２０mA（0~２0ｍＡ、0~10V)的标准电信号，送到PID调节器(或过程控制器、PLC、DCＳ等)，经过运算处理后仍以标准电信号直接送到具有内置PID调节功能的变频器;变频器根据调速的给定信号或对压力传感变送器的标准电信号进行运算处理后，决定其输出频率实现对驱动典动机的转速调节，从而实现对供水的水量及供水压力调节,最终实现了对供水管网的压力调节,即实现恒压供水。实际应用中，除了要实现变频恒压供水系统的PID调节功能外,还需配备外围辅助电路及PLC和触摸屏控制系统,来实现切换选择等自动控制功能，以保证自动控制系统出现故障时刻通过人工调节方式维持系统运行,保证连续生产。图1－1控制原理示意图二、水泵选择的一般性原则1.供水系统的水泵应尽量选用先进的低噪音、节能型水泵,不可采用淘汰产品。２.根据实际流量、扬程选泵。考虑因磨损等原因造成水泵出力下降，可按计算所得的扬程值乘以１.０５～１.1后选泵，应能保证...
