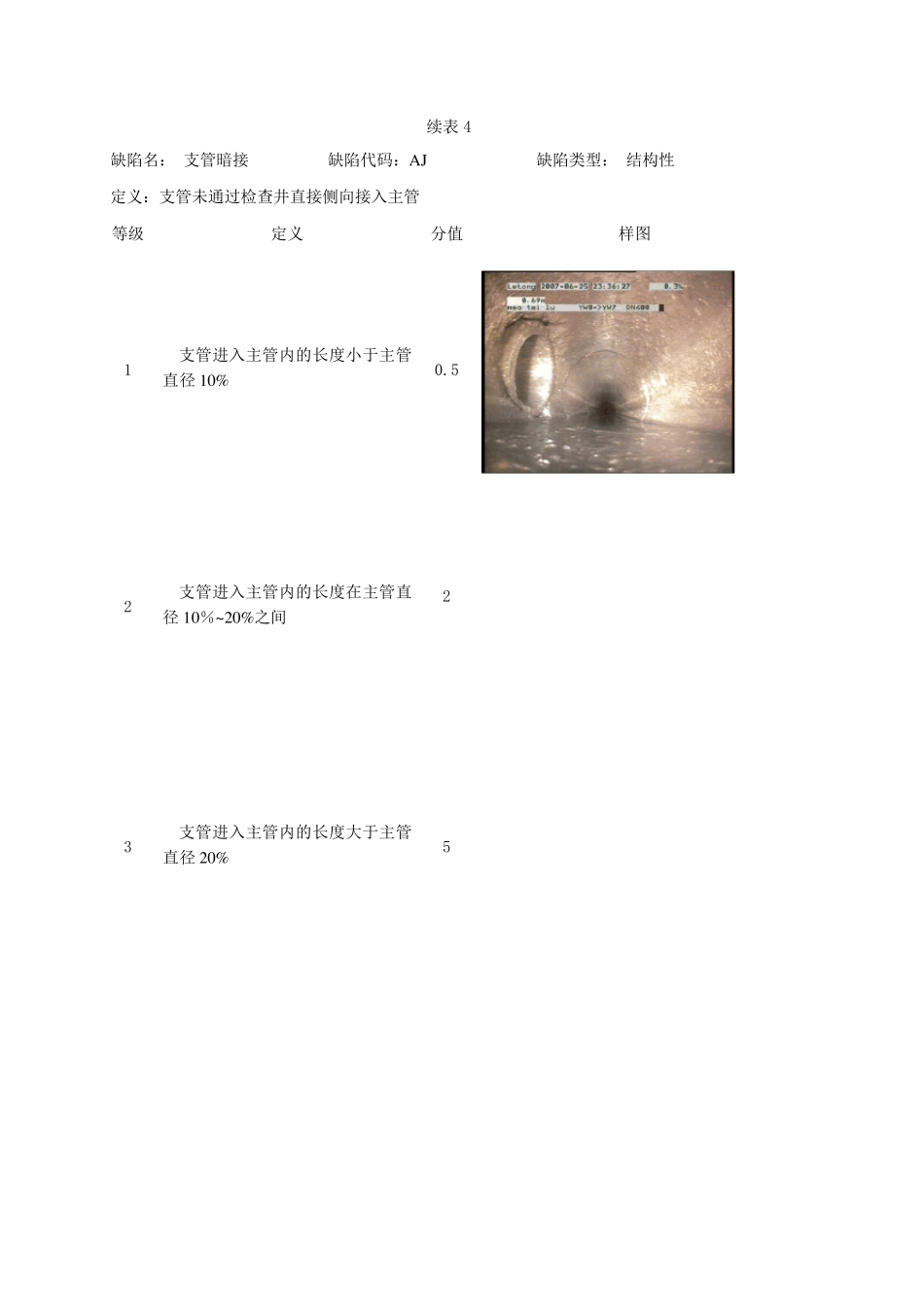

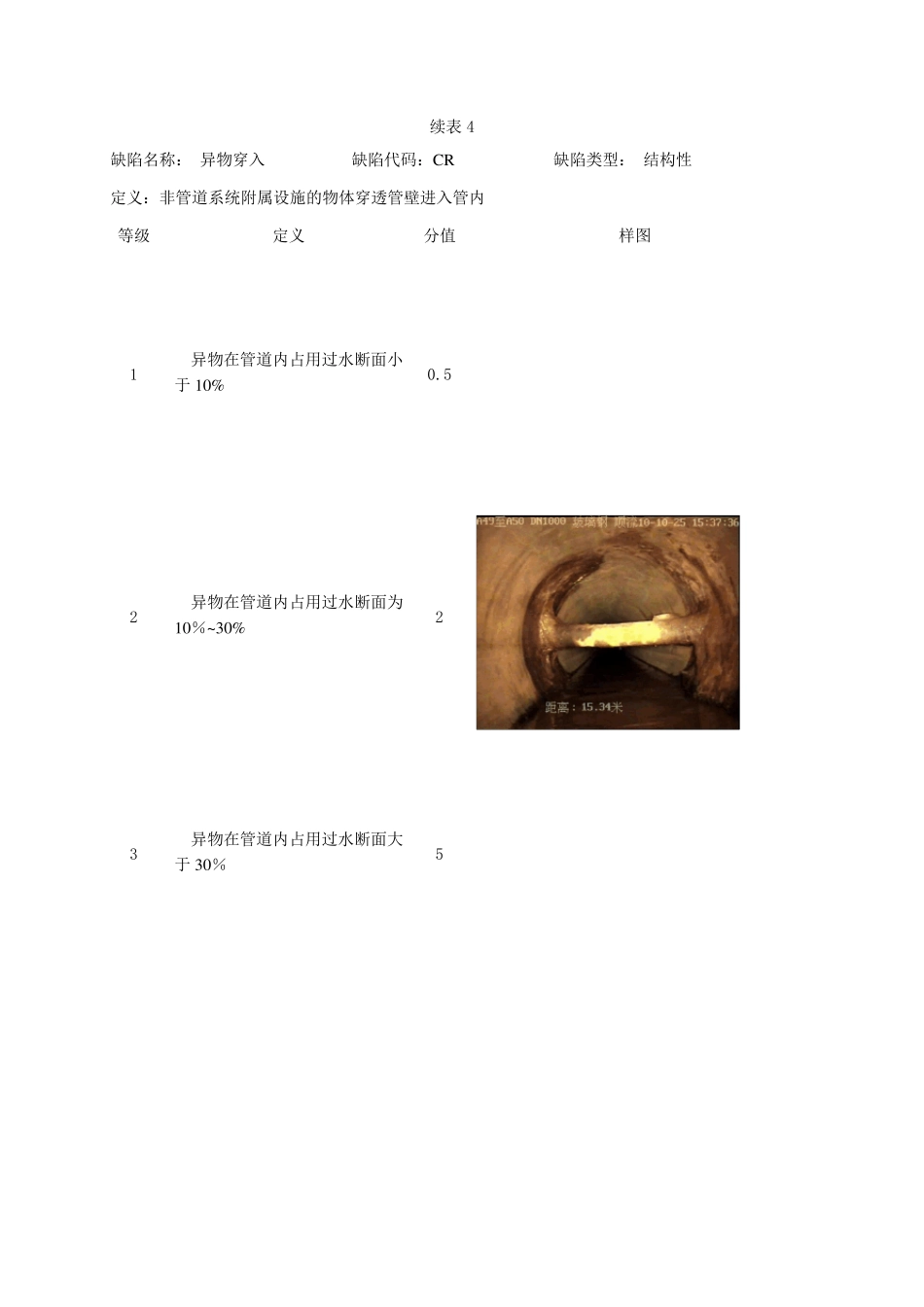

续表4 缺陷名称：接口材料脱落 缺陷代码：TL 缺陷类型： 结构性 定义：橡胶圈、沥青、水泥等类似的接口材料进入管道 等级 定义 分值 样图 1 接口材料可在管道内水平方向中心线上部可见 1 2 接口材料可在管道内水平方向中心线下部可见 3 续表4 缺陷名： 支管暗接 缺陷代码：AJ 缺陷类型： 结构性 定义：支管未通过检查井直接侧向接入主管 等级 定义 分值 样图 1 支管进入主管内的长度小于主管直径 10% 0.5 2 支管进入主管内的长度在主管直径 10％~20%之间 2 3 支管进入主管内的长度大于主管直径 20% 5 续表4 缺陷名称： 异物穿入 缺陷代码：CR 缺陷类型： 结构性 定义：非管道系统附属设施的物体穿透管壁进入管内 等级 定义 分值 样图 1 异物在管道内占用过水断面小于10% 0.5 2 异物在管道内占用过水断面为10％~30% 2 3 异物在管道内占用过水断面大于30％ 5 续表4 缺陷名称： 渗漏 缺陷代码：SL 缺陷类型： 结构性 定义：管道外的水流入管道或是管道内的水漏出管外 等级 定义 分值 样图 1 滴漏：水持续从缺陷点滴出，沿管壁流动 0.5 2 线漏：水持续从缺陷点流出，并脱离管壁流动 2 3 涌漏：水从缺陷点涌出或大量喷出,涌漏水面的面积小于管道断面的 1/3 5 4 喷漏：水从缺陷点涌出或大量喷出,涌漏水面的面积大于管道断面的 1/3 10 表5 管道功能性缺陷等级划分及样图 缺陷名称： 沉积 缺陷代码：CJ 缺陷类型： 功能性 定义：杂质在管道底部沉淀淤积。 等级 定义 分值 样图 1 沉积物厚度为管径的 20%~30% 0.5 2 沉积物厚度在管径的 30%~ 40%之间 2 3 沉积物厚度在管径的 40%~50% 5 4 沉积物厚度大于管径的 50% 10 缺陷描述 1． 用时钟表示法指明沉积的范围； 2． 应注明软质或硬质； 3．声纳图像应量取沉积最大值 续表5 缺陷名称：结垢 缺陷代码：JG 缺陷类型： 功能性 定义：管道内壁上的附着物 等级 定义 分值 样图 1 硬质结垢造成的过水断面损失小于15％： 软质结垢造成的过水断面损失在15％~25％之间 0.5 2 硬质结垢造成的过水断面损失在15％~25％之间； 软质结垢造成的过水断面损失大于25%~50% 2 3 硬质结垢造成的过水断面损失在25％~50%之间。 软质结垢造成的过水断面损失在50%~ 80%之间 5 4 硬质结垢造成的过水断面损失大于50%。 软质结垢造成的过水断面损失在80%之间以上 10 缺陷描述 1...
