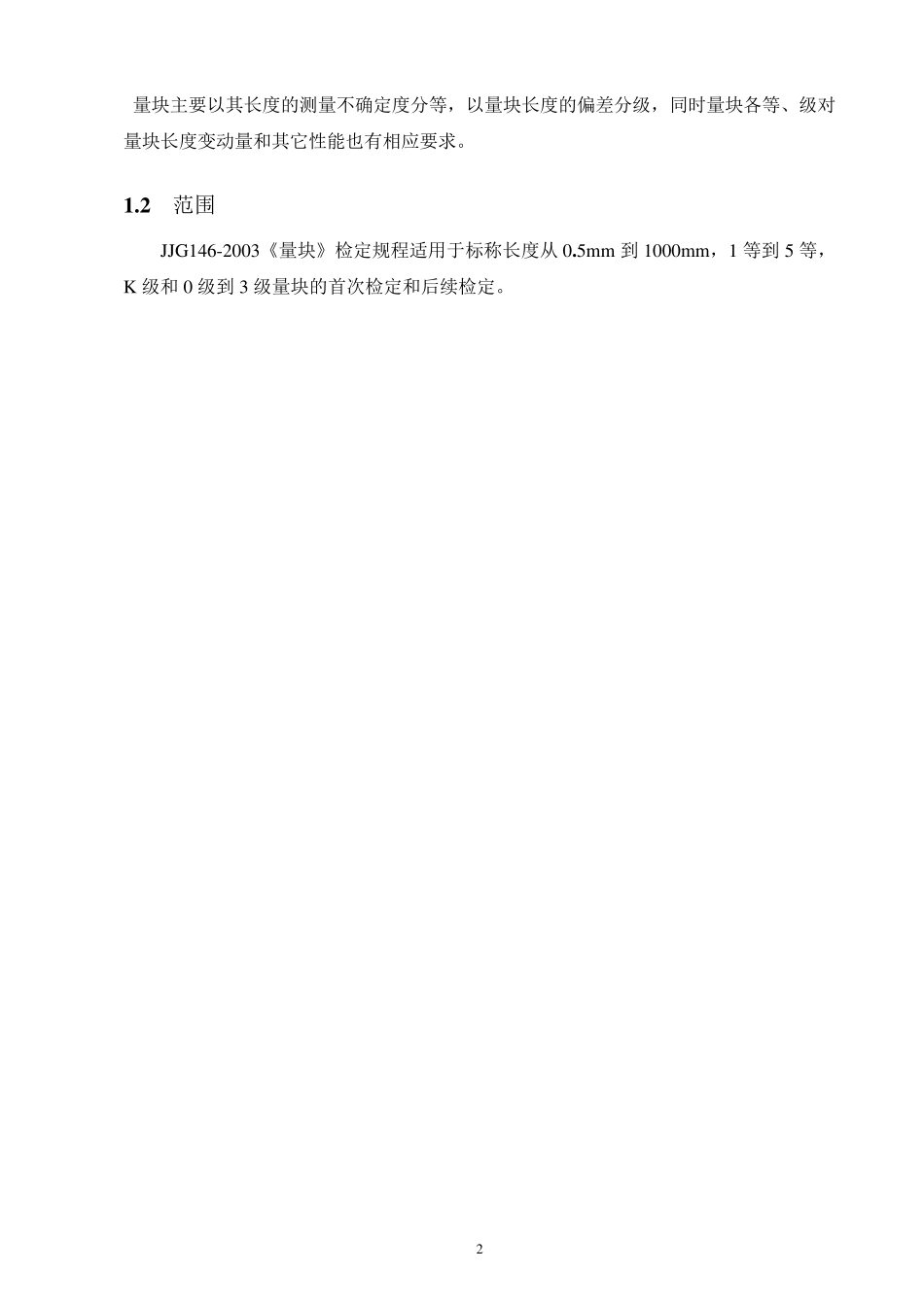

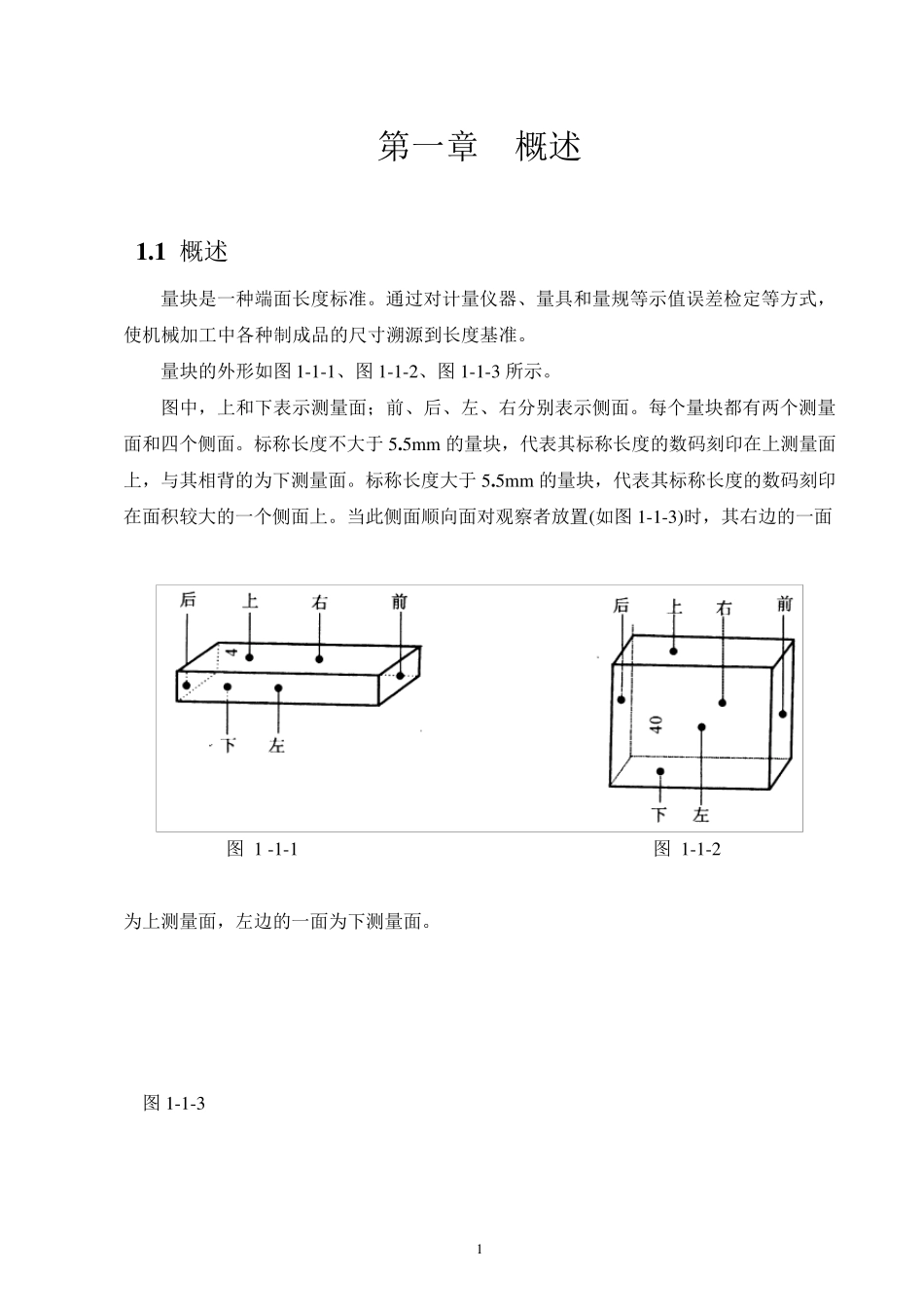

1 第一章 概述 1 .1 概述 量块是一种端面长度标准。通过对计量仪器、量具和量规等示值误差检定等方式，使机械加工中各种制成品的尺寸溯源到长度基准。 量块的外形如图 1-1-1、图 1-1-2、图 1-1-3 所示。 图中，上和下表示测量面；前、后、左、右分别表示侧面。每个量块都有两个测量面和四个侧面。标称长度不大于 5.5m m 的量块，代表其标称长度的数码刻印在上测量面上，与其相背的为下测量面。标称长度大于 5.5m m 的量块，代表其标称长度的数码刻印在面积较大的一个侧面上。当此侧面顺向面对观察者放置(如图 1-1-3)时，其右边的一面 图 1 -1-1 图 1-1-2 为上测量面，左边的一面为下测量面。 图 1-1-3 2 量块主要以其长度的测量不确定度分等，以量块长度的偏差分级，同时量块各等、级对量块长度变动量和其它性能也有相应要求。 1 .2 范围 JJG146-2003《量块》检定规程适用于标称长度从 0.5mm 到 1000mm，1 等到 5 等，K 级和 0 级到 3 级量块的首次检定和后续检定。 3 第二章 量块的主要计量特性 2 、术语 2 .1 量块 用耐磨材料制造，横截面为矩形，并具有一对相互平行测量面的实物量具。量块的测量面可以和另一量块的测量面相研合而组合使用，也可以和具有类似表面质量的辅助体表面相研合而用于量块长度的测量。 2 .2 量块的长度l 量块一个测量面上的任意点到与其相对的另一测量面相研合的辅助体表面之间的垂直距离。辅助体的材料和表面质量应与量块相同，见图2-2-1。 注：1 量块任意点不包括距测量面边缘为 0.8mm 区域内的点。 2 量块长度包括单面研合的影响。 3 量块长度l 是由数值和长度单位构成的物理量。 2 .3 量块的中心长度cl 对应于量块未研合测量面中心点的量块长度，见图 2-2-1。 2 .4 量块的标称长度nl 标记在量块上，用以表明其与主单位(m)之间关系的量值。也称为量块长度的示值。 2 .5 任意点的量块长度偏差e 任意点的量块长度与标称长度的代数差，即nlle 2 .6 量块的长度变动量v 量块测量面上任意点中的最大长度maxl与最小长度minl之差，见图 2-2-2。 2 .7 量块测量面的平面度df 4 包容测量面且距离为最小的两个相互平行平面之间的距离，见图2 -2 -3 。 图 2 -2 -1 图 2 -2 -2 图 2 -2 -3 2 .8 研合性 量块的—个测量面与另一量块测量面或与另一经精加工的类似量块测量面的表面，通过分子力的作用而相互粘合的性...
