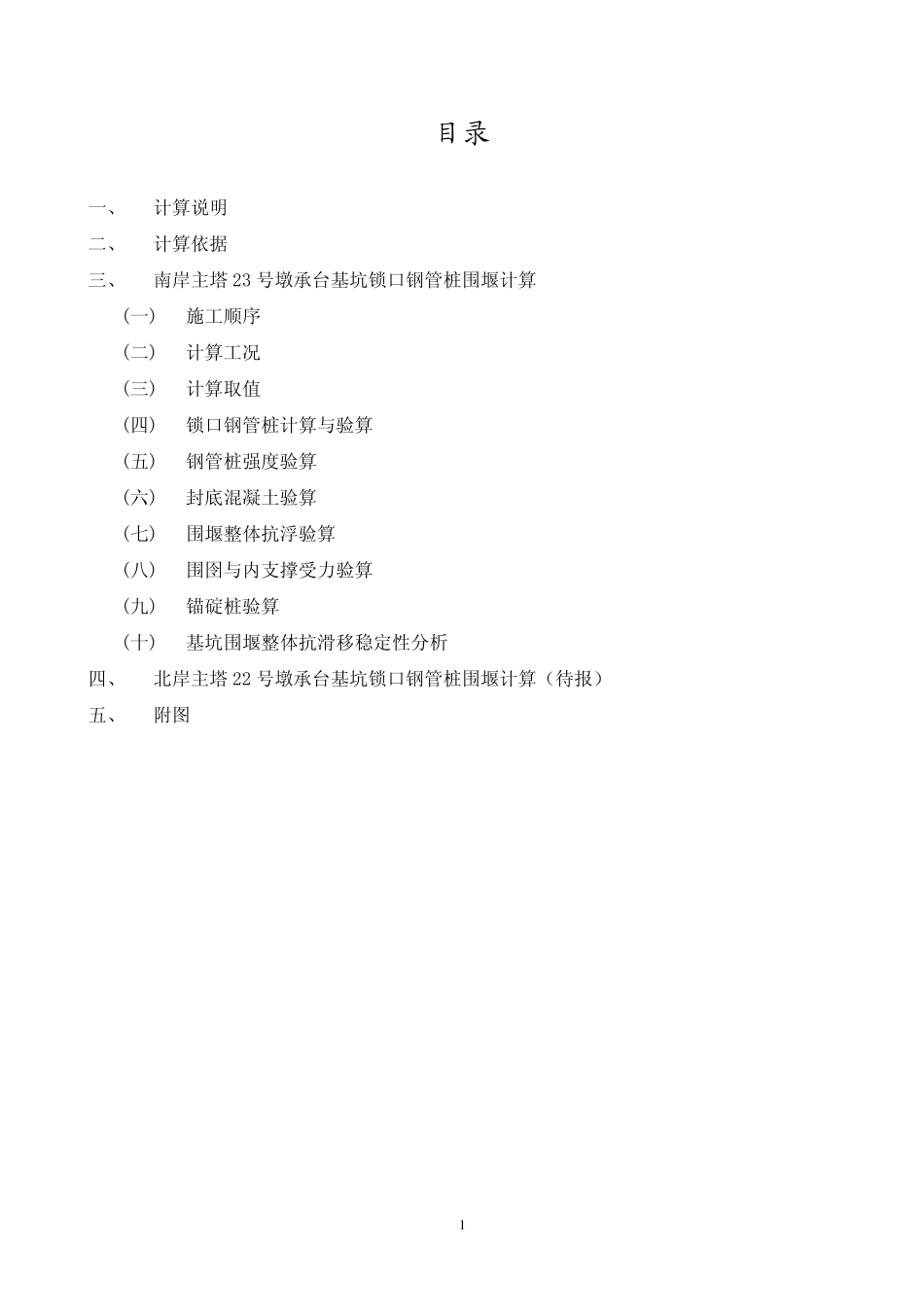

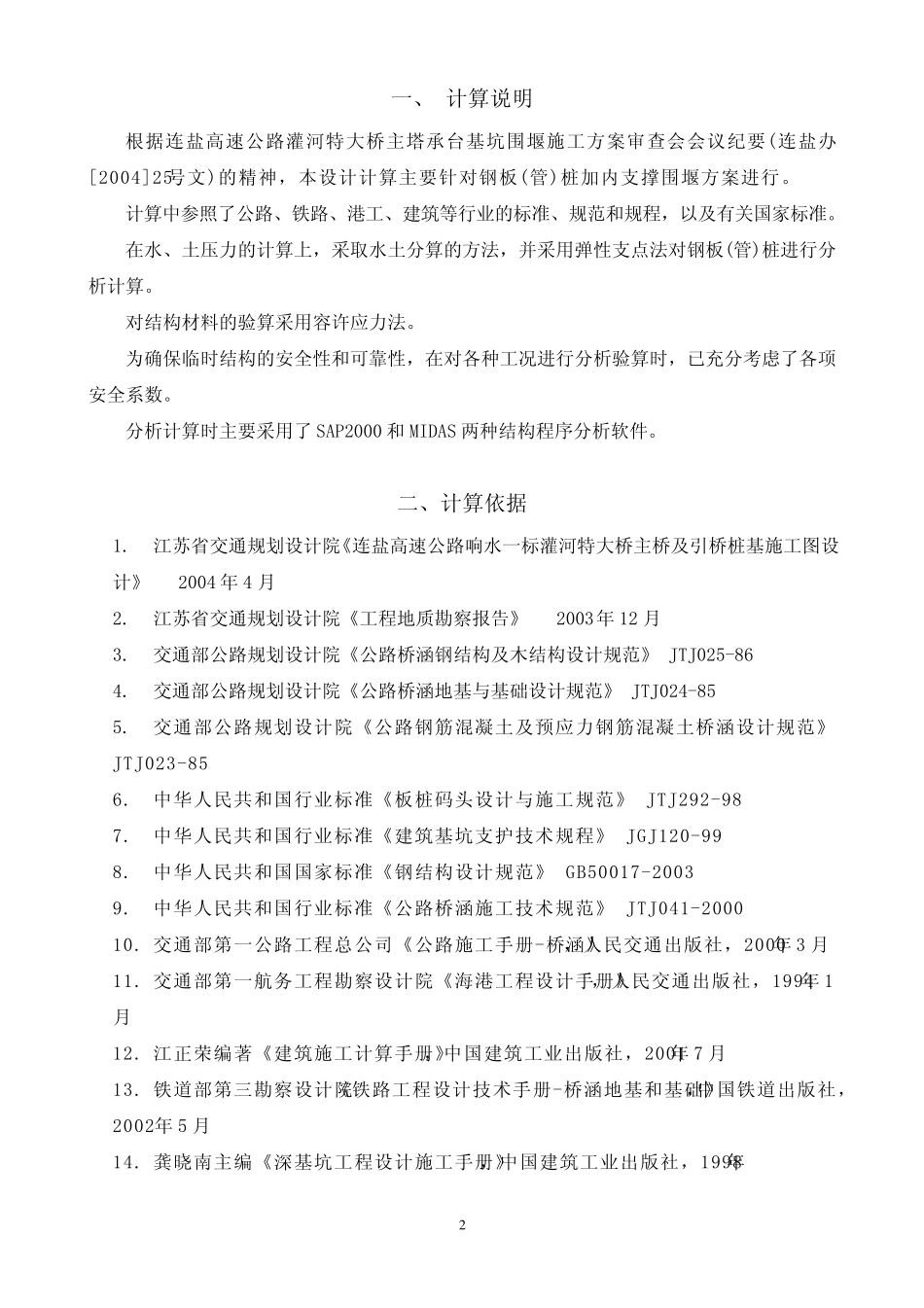

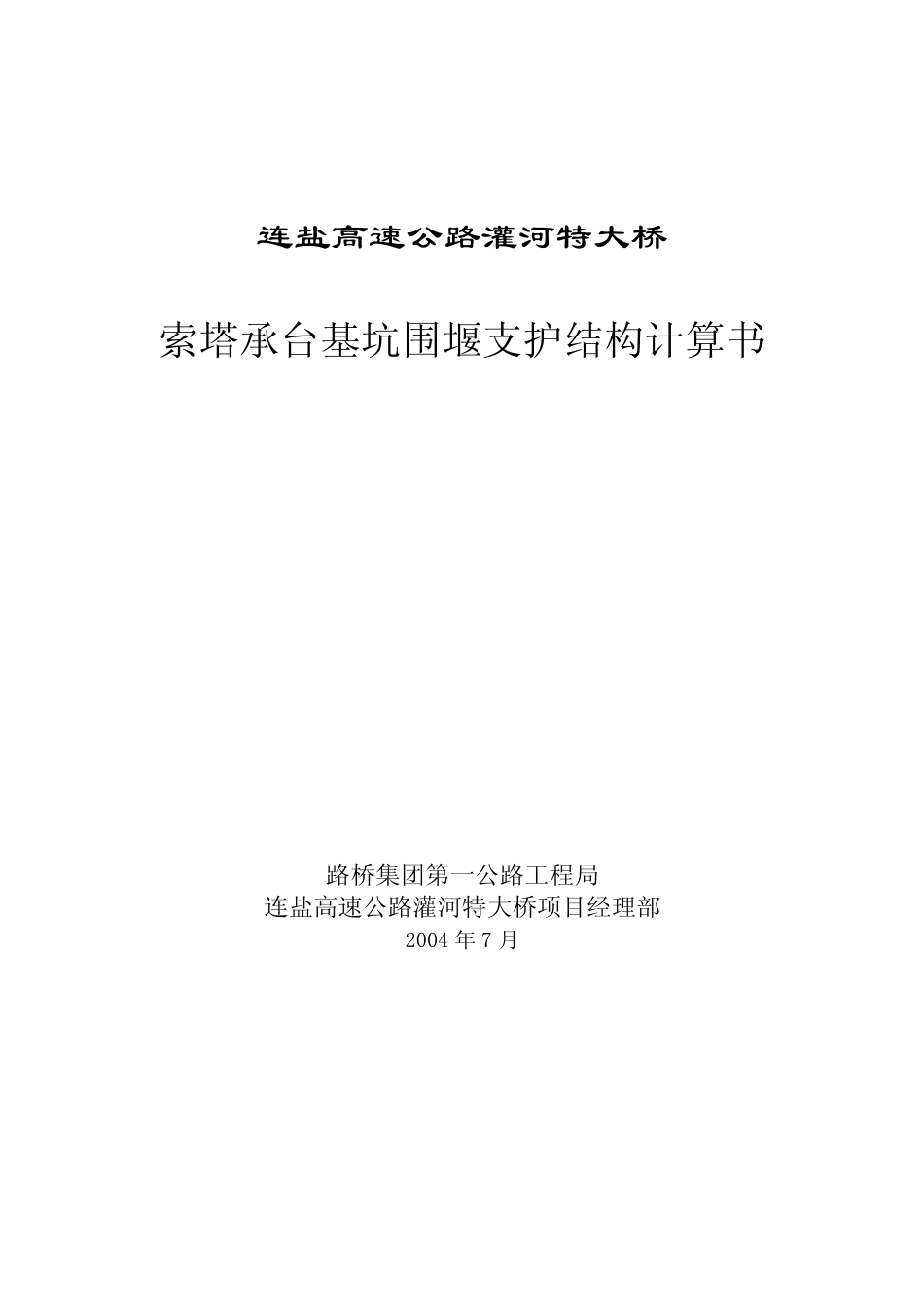

连盐高速公路灌河特大桥 索塔承台基坑围堰支护结构计算书 路桥集团第一公路工程局 连盐高速公路灌河特大桥项目经理部 2004 年 7 月 1 目录 一、 计算说明 二、 计算依据 三、 南岸主塔 23 号墩承台基坑锁口钢管桩围堰计算 (一) 施工顺序 (二) 计算工况 (三) 计算取值 (四) 锁口钢管桩计算与验算 (五) 钢管桩强度验算 (六) 封底混凝土验算 (七) 围堰整体抗浮验算 (八) 围囹与内支撑受力验算 (九) 锚碇桩验算 (十) 基坑围堰整体抗滑移稳定性分析 四、 北岸主塔 22 号墩承台基坑锁口钢管桩围堰计算(待报) 五、 附图 2一、 计算说明 根据连盐高速公路灌河特大桥主塔承台基坑围堰施工方案审查会会议纪要(连盐办[2004]25号文)的精神,本设计计算主要针对钢板(管)桩加内支撑围堰方案进行。 计算中参照了公路、铁路、港工、建筑等行业的标准、规范和规程,以及有关国家标准。 在水、土压力的计算上,采取水土分算的方法,并采用弹性支点法对钢板(管)桩进行分析计算。 对结构材料的验算采用容许应力法。 为确保临时结构的安全性和可靠性,在对各种工况进行分析验算时,已充分考虑了各项安全系数。 分析计算时主要采用了 SAP2000 和 MIDAS 两种结构程序分析软件。 二、计算依据 1. 江苏省交通规划设计院《连盐高速公路响水一标灌河特大桥主桥及引桥桩基施工图设计》 2004 年4 月 2. 江苏省交通规划设计院《工程地质勘察报告》 2003年12 月 3. 交通部公路规划设计院《公路桥涵钢结构及木结构设计规范》 JTJ025-86 4. 交通部公路规划设计院《公路桥涵地基与基础设计规范》 JTJ024-85 5. 交通部公路规划设计院《公路钢筋混凝土及预应力钢筋混凝土桥涵设计规范》 JTJ023-85 6. 中华人 民 共 和国行业标准《板桩码 头 设计与施工规范》 JTJ292-98 7. 中华人 民 共 和国行业标准《建筑基坑支护 技 术 规程》 JGJ120-99 8. 中华人 民 共 和国国家标准《钢结构设计规范》 GB50017-2003 9. 中华人 民 共 和国行业标准《公路桥涵施工技 术 规范》 JTJ041-2000 10. 交通部第 一公路工程总 公司 《公路施工手 册 -桥涵》,人 民 交通出 版 社 ,2000年3 月 11. 交通部第 一航 务 工程勘察设计院《海 港工程设计手 册 》,人 民 交通出 版 社 ,1994年1月 12. 江正 荣 编 著 《建筑施工计算手 册 》,中国建筑工业出 版...
