基坑土钉墙支护施工方案VIP免费

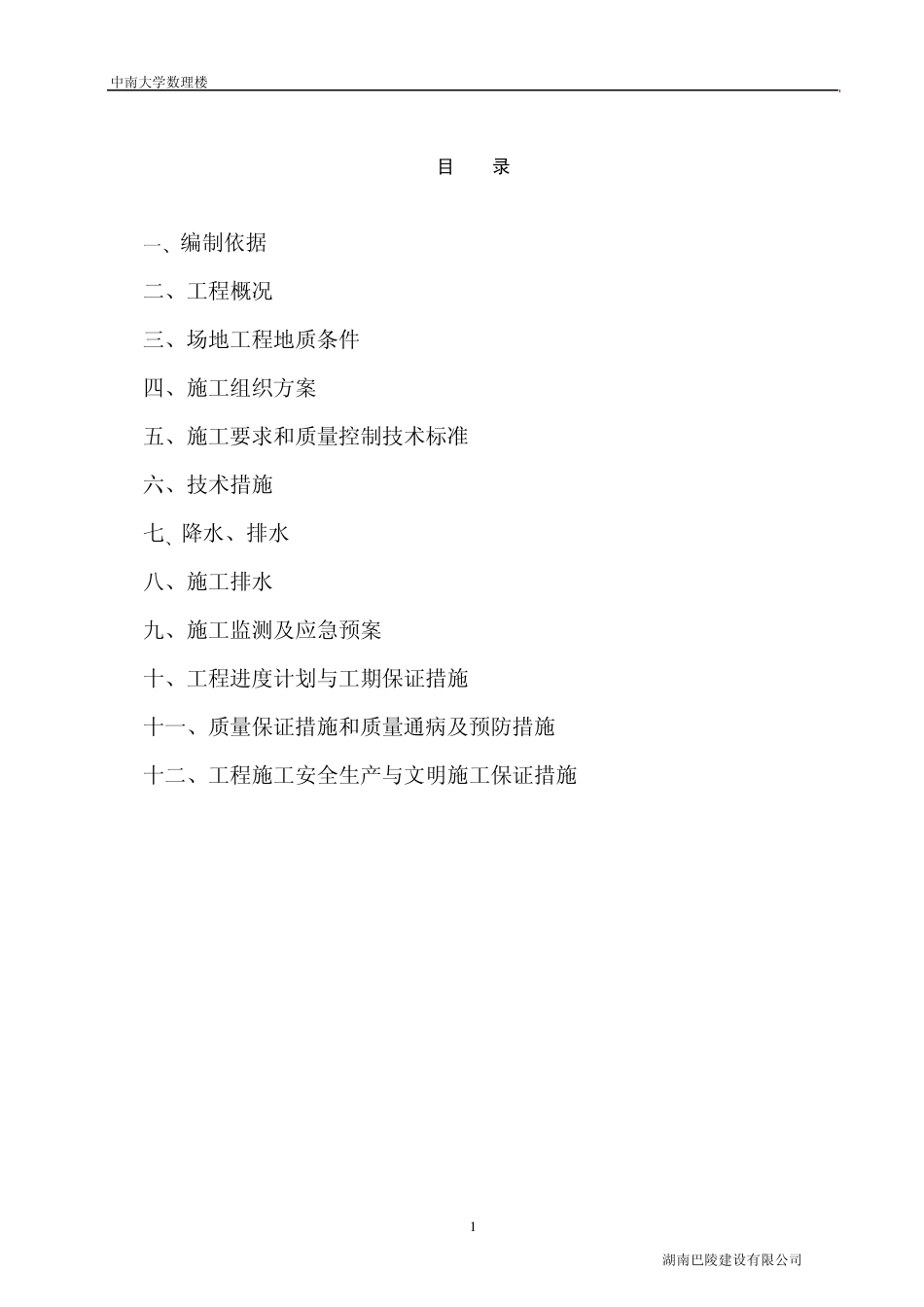

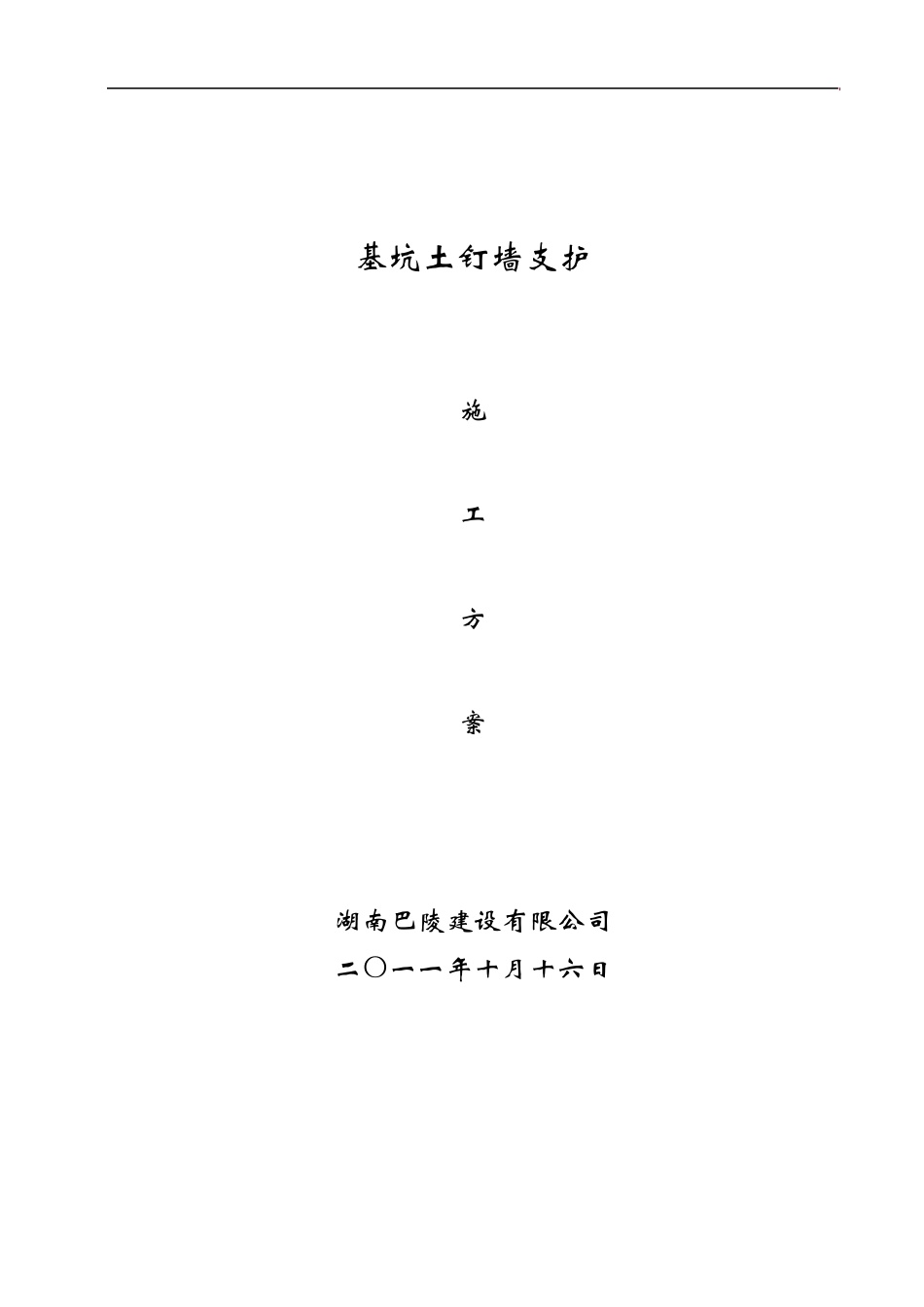

基坑土钉墙支护 施 工 方 案 湖南巴陵建设有限公司 二〇一一年十月十六日 中南大学数理楼 1 湖南巴陵建设有限公司 目 录 一、编制依据 二、工程概况 三、场地工程地质条件 四、施工组织方案 五、施工要求和质量控制技术标准 六、技术措施 七、降水、排水 八、施工排水 九、施工监测及应急预案 十、工程进度计划与工期保证措施 十一、质量保证措施和质量通病及预防措施 十二、工程施工安全生产与文明施工保证措施 中南大学数理楼 2 湖南巴陵建设有限公司 一、编制依据 （一）、主要规范 1、 《建筑工程施工质量验收统一标准》 （GB50300-2001） 2、 《混凝土结构工程施工质量验收规范》 （GB50204-2002） 3、 《建筑基坑工程技术规范》 （YB9258-97） 4、 《基坑土钉支护技术规程》 （CFCS96-97） 5、 《建筑深基坑支护技术规程》 （JGJ120-99） 6、 《地下工程防水技术规范》 （GB50108-2001）。 （二）、参考资料 1、 施工合同 2、 施工组织设计 3、 基坑支护施工图 4、长沙艾佩克工程有限公司提供的《中南大学新校区数理楼岩土工程详细勘察报告》 二、工程概况 该工程场地位于湖南长沙岳麓区中南大学新校区数理楼，框架结构，局部一层地下室，地上六层，局部一、三层，基础采用长螺旋砼钻孔灌注桩基础。基础开挖深度为5.38—6.11米，其中东段长50.13m，支护深度6.11m；南段长87.75m，支护深度5.73m；西段长30.45m，支护深度5.38m；北段长89.74m，支护深度5.89m。土钉水平间距均不同区域分别采用1.1—1.4m，竖直间距 1.3m，基坑围护设计单位为：湖南中大设计院有限公司，总承包单位为湖南巴陵建设有限公司。 中南大学数理楼 3 湖南巴陵建设有限公司 三、场地工程地质条件 1、根据长沙艾佩克工程有限公司提供的《中南大学新校区数理楼岩土工程详细勘察报告》，基坑开挖影响深度范围内的土层组成情况为： ①素填土 杂色，松散，组成成分较复杂， 由粉粒、砂、碎石、建筑垃圾组成，夹杂块石。主要分布表层。层厚约 2.50m。 ②粉质粘土 黄色，夹杂大量有机质，有异味，中部分布，层厚约 4.60m。 ③粉土 黄色，硬可塑状，主要由粘、粉粒组成，全场分布，层厚约 2.20m。 ④圆砾层 砾石。全场分布。层厚约 3.60m。上述各土层的主要物理力学性质指标见下表： 土 层 土层厚度 （m） 天然重度 （KN/m3） 内磨擦角标准值（度） 粘聚办标准值（Kpa） 土体与锚固体极限摩...
