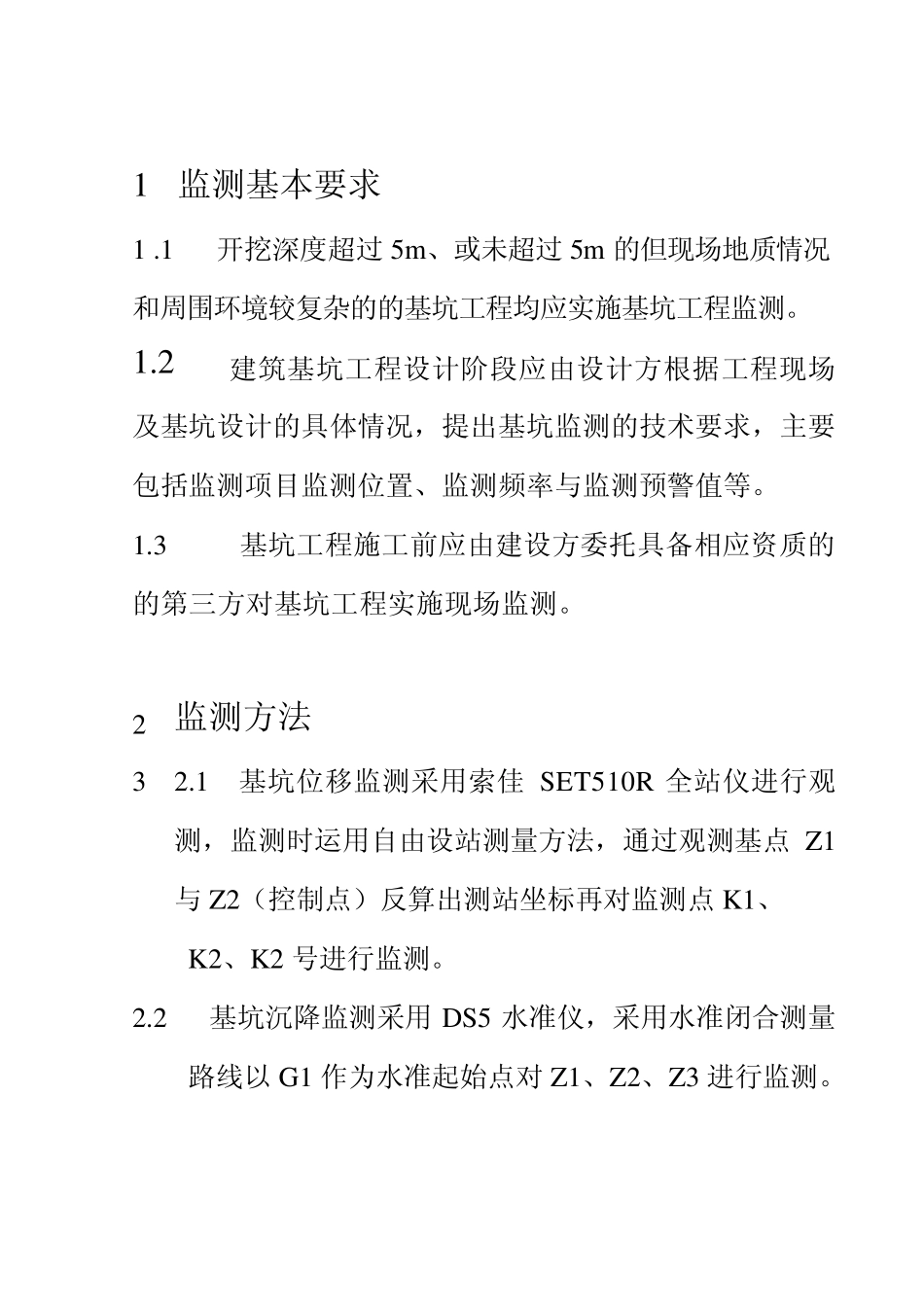

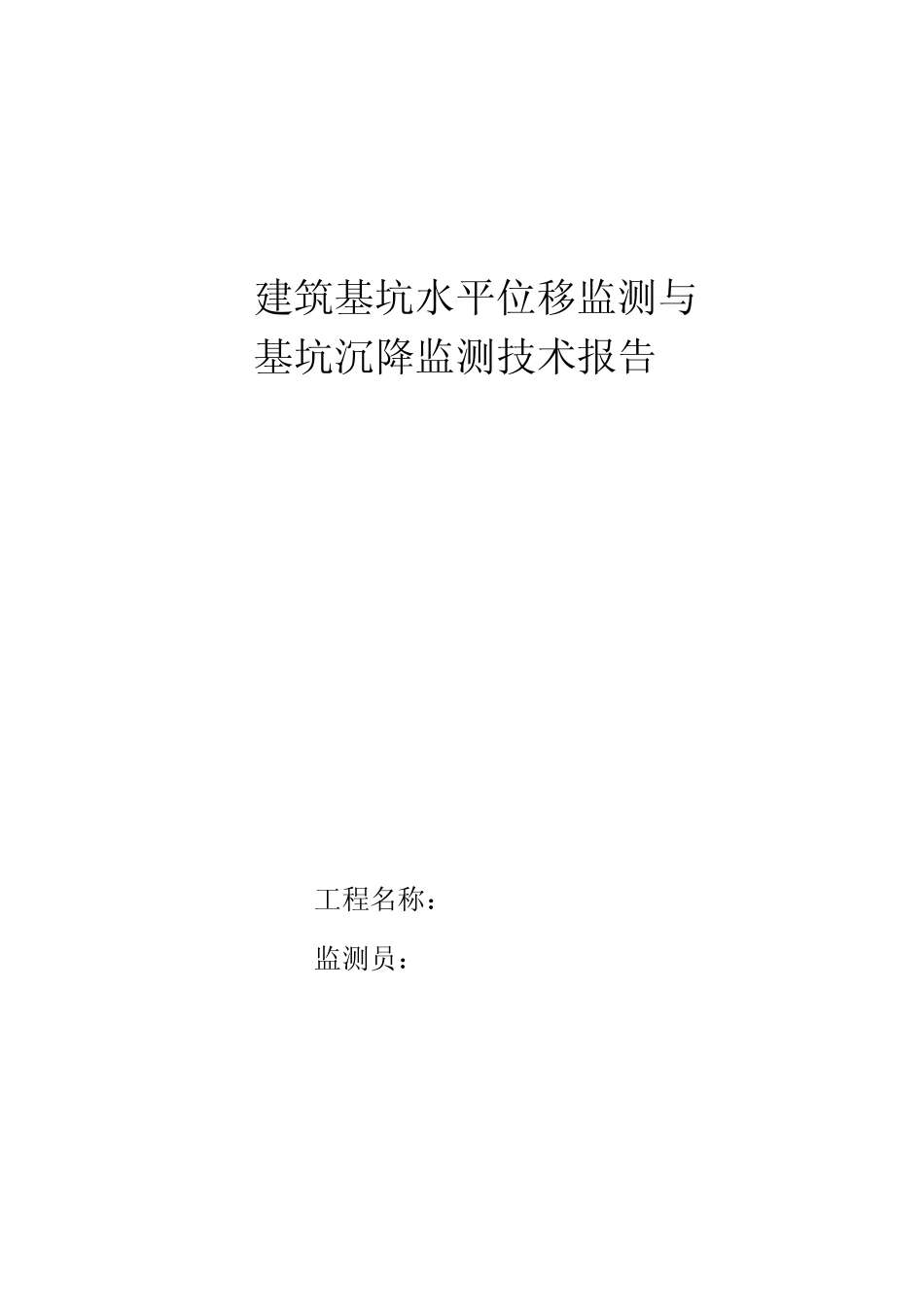

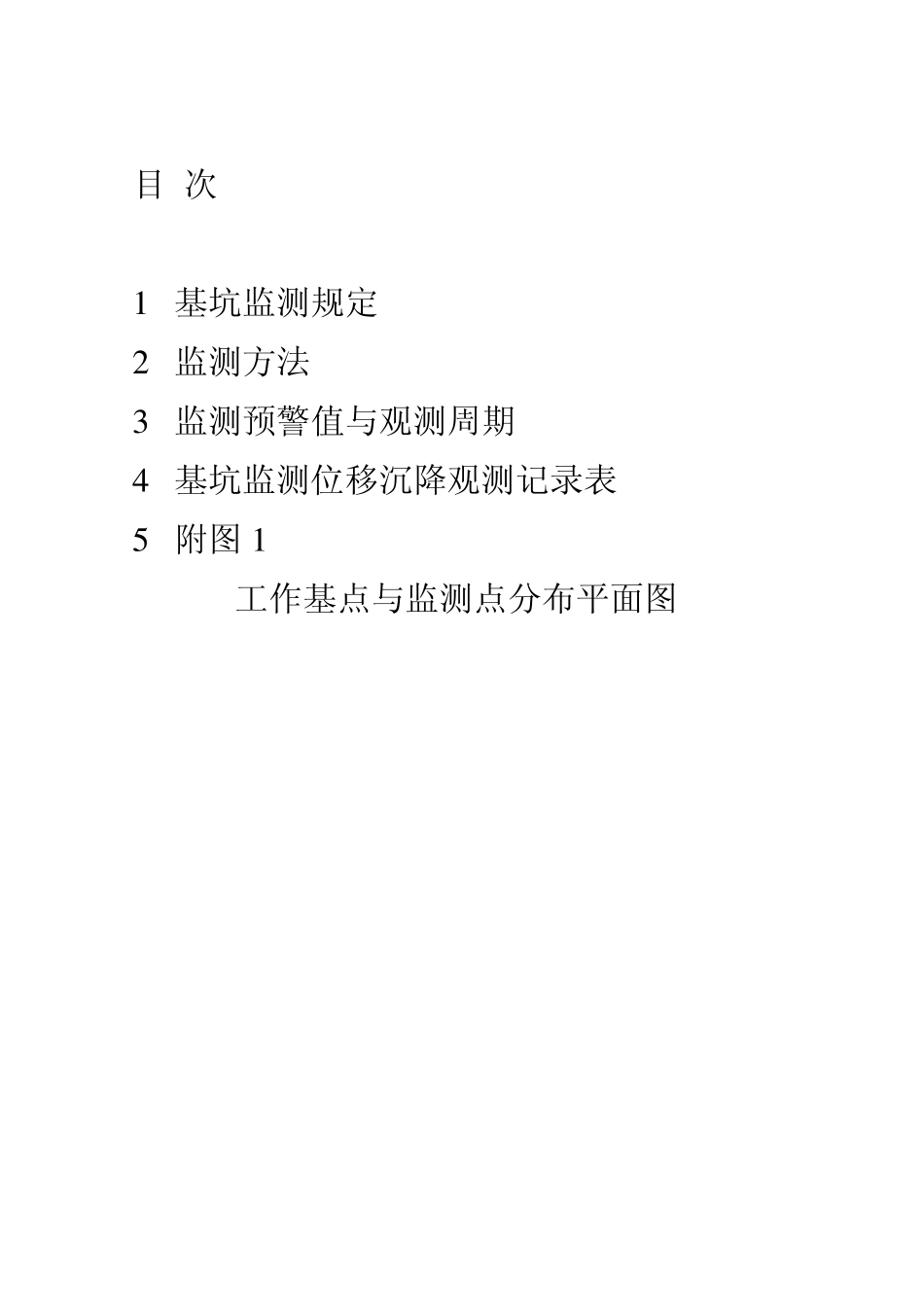

建筑基坑水平位移监测与 基坑沉降监测技术报告 工程名称： 监测员： 目 次 1 基坑监测规定 2 监测方法 3 监测预警值与观测周期 4 基坑监测位移沉降观测记录表 5 附图 1 工作基点与监测点分布平面图 1 监测基本要求 1
1 开挖深度超过5m 、或未超过5m 的但现场地质情况和周围环境较复杂的的基坑工程均应实施基坑工程监测
2 建筑基坑工程设计阶段应由设计方根据工程现场及基坑设计的具体情况，提出基坑监测的技术要求，主要包括监测项目监测位置、监测频率与监测预警值等
3 基坑工程施工前应由建设方委托具备相应资质的的第三方对基坑工程实施现场监测
2 监测方法 3 2
1 基坑位移监测采用索佳 SET510R 全站仪进行观测，监测时运用自由设站测量方法，通过观测基点 Z1与 Z2（控制点）反算出测站坐标再对监测点 K1、 K2、K2 号进行监测
2 基坑沉降监测采用 DS5 水准仪，采用水准闭合测量路线以 G1 作为水准起始点对 Z1、Z2、Z3 进行监测
3 监测预警值与观测周期 3
1 基坑工程监测报警值应符合基坑工程设计的限值、地下主体结构设计要求以及监测对象的控制要求
基坑水平位移的预警值设为基坑深度的5％
，以 设计要求为准，一般基坑监测报警值由基坑设计方确定
基坑工程监测报警值应以监测项目的累计变化量和变化速率值两个值控制
因基坑正在施工阶段，观测周期较短以 3 天一次进行监测
基坑位移沉降观测记录表 工程名称： 观测时间： 首次观测 单位（m m ） 序号 N 值 （m ） E 值 （m ） H 值 （m ） 位移 方向 本次 位移 累计 位移 本次 沉降 累计 沉降 Z1 9 7 3 9 1
8 5 9 4 9 5 9 9
2 1 0 5 1
0 1 8 无 无 无 无 无 Z2 9 7 3 2 3
