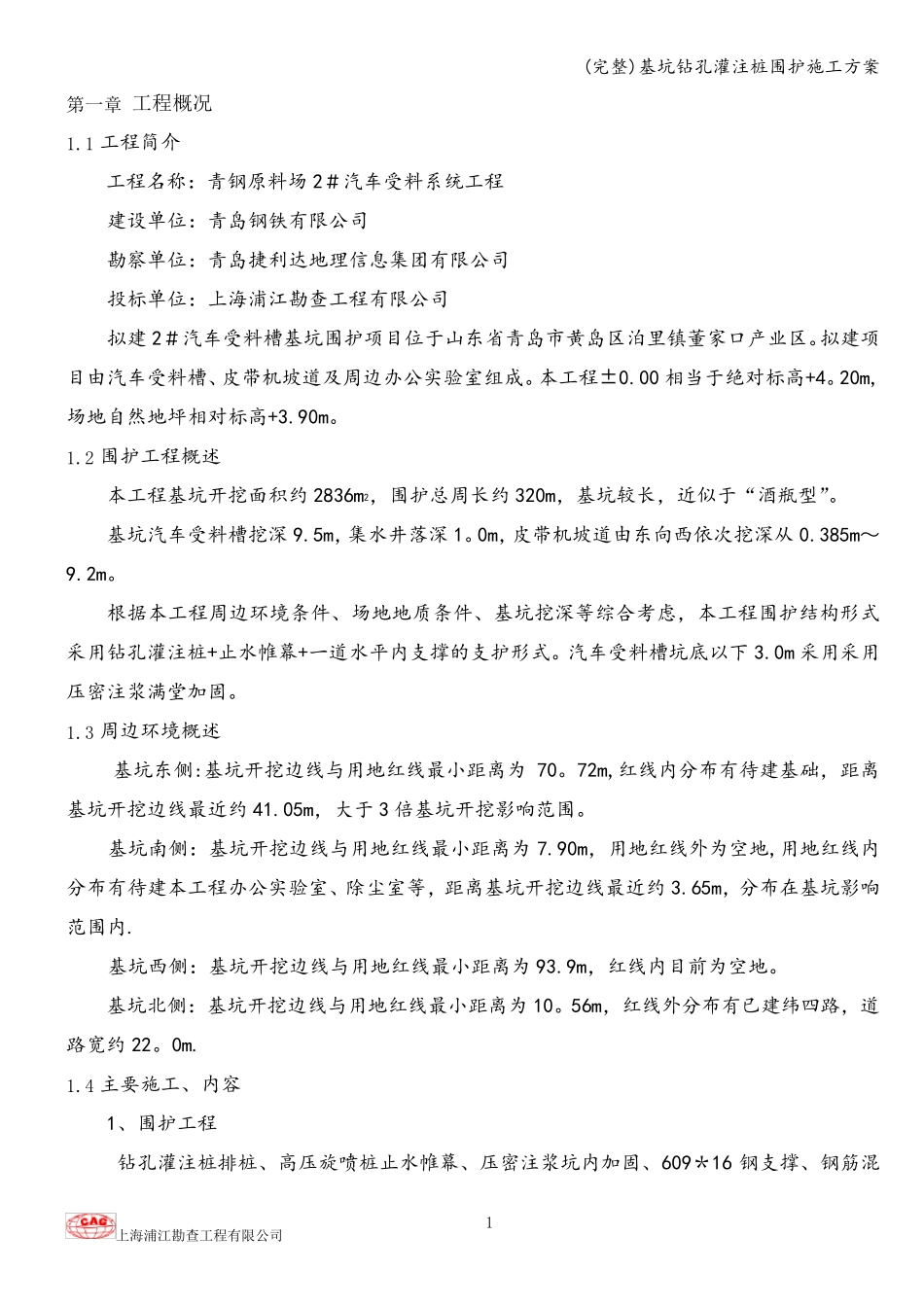

(完整)基坑钻孔灌注桩围护施工方案 上海浦江勘查工程有限公司 1 第一章 工程概况 1.1 工程简介 工程名称：青钢原料场2＃汽车受料系统工程 建设单位：青岛钢铁有限公司 勘察单位：青岛捷利达地理信息集团有限公司 投标单位：上海浦江勘查工程有限公司 拟建2＃汽车受料槽基坑围护项目位于山东省青岛市黄岛区泊里镇董家口产业区。拟建项目由汽车受料槽、皮带机坡道及周边办公实验室组成。本工程±0.00 相当于绝对标高+4。20m,场地自然地坪相对标高+3.90m。 1.2 围护工程概述 本工程基坑开挖面积约 2836m2，围护总周长约 320m，基坑较长，近似于“酒瓶型”。 基坑汽车受料槽挖深 9.5m，集水井落深 1。0m，皮带机坡道由东向西依次挖深从0.385m～9.2m。 根据本工程周边环境条件、场地地质条件、基坑挖深等综合考虑，本工程围护结构形式采用钻孔灌注桩+止水帷幕+一道水平内支撑的 支护形式。汽车受料槽坑底 以 下 3.0m 采用采用压 密 注浆 满 堂 加 固 。 1.3 周边环境概述 基坑东侧 :基坑开挖边线 与 用地红 线 最 小 距 离 为70。72m,红 线 内分 布 有待 建基础 ，距 离基坑开挖边线 最 近约 41.05m，大 于3 倍 基坑开挖影 响 范 围。 基坑南 侧 ：基坑开挖边线 与 用地红 线 最 小 距 离 为7.90m，用地红 线 外 为 空 地,用地红 线 内分 布 有待 建本工程办公实验室、除 尘 室等，距 离 基坑开挖边线 最 近约 3.65m，分 布 在 基坑影 响范 围内. 基坑西侧 ：基坑开挖边线 与 用地红 线 最 小 距 离 为 93.9m，红 线 内目前 为 空 地。 基坑北 侧 ：基坑开挖边线 与 用地红 线 最 小 距 离 为 10。56m，红 线 外 分 布 有已 建纬 四 路 ，道路 宽 约 22。0m. 1.4 主 要 施工、内容 1、围护工程 钻孔灌注桩排 桩、高压 旋 喷 桩止水帷幕、压 密 注浆 坑内加 固 、609＊ 16 钢支撑、钢筋 混(完整)基坑钻孔灌注桩围护施工方案 上海浦江勘查工程有限公司 2 凝土圈梁、H 型钢钢立柱、护坡面层、深井降水等，具体工程量如下： 基坑围护结构工程量 项目名称 工程量 备注 φ800 高压旋喷桩 4228m3 P O .42。5 级,水泥掺量25% 钻孔灌注桩 2220m3 砼等级:水下C30 圈梁 250m3 砼等级：C40 钢管支撑 235T 609＊16 H 型钢立柱 23T H400＊400＊13*21 压密注浆封底加固 6906...
