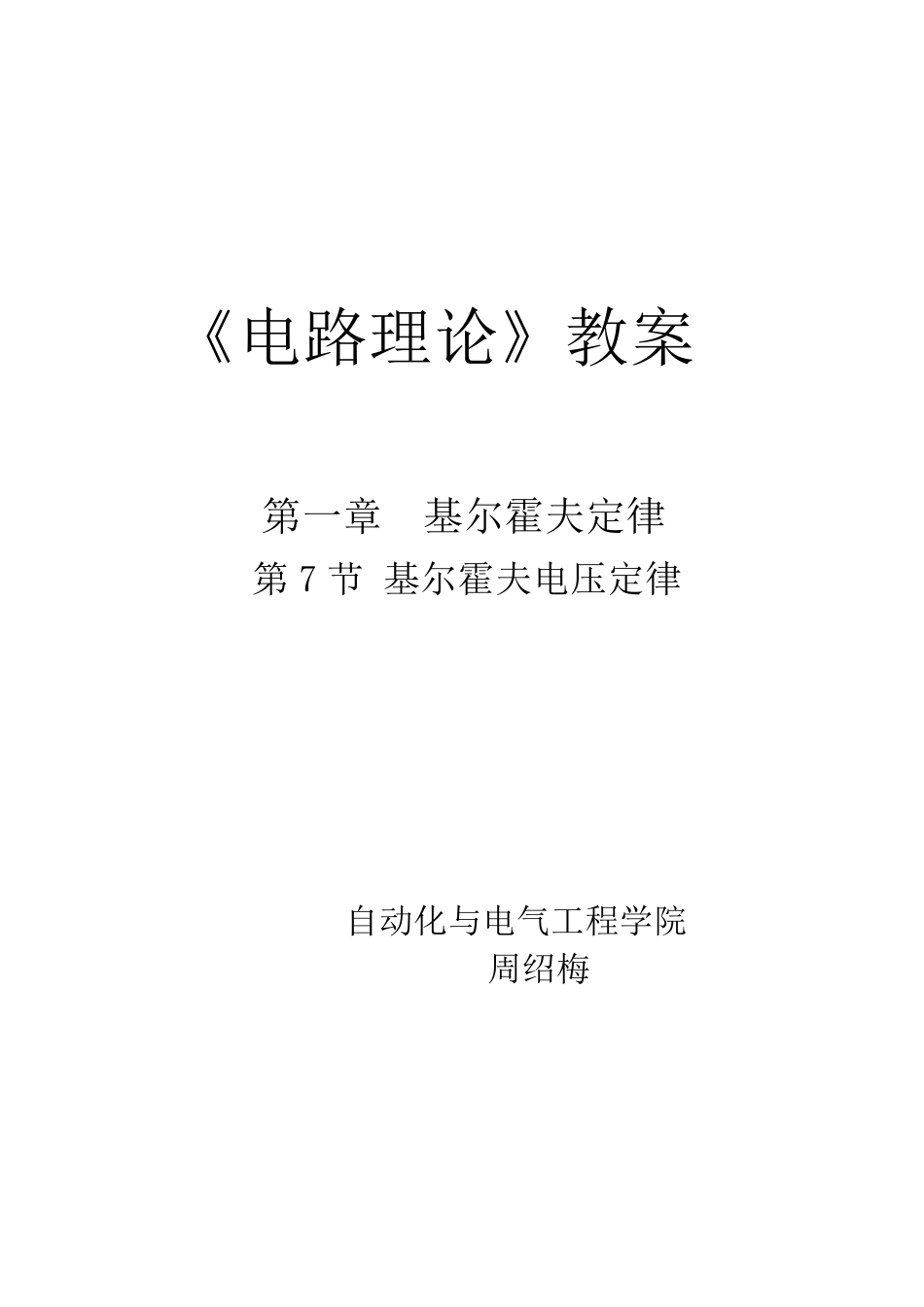

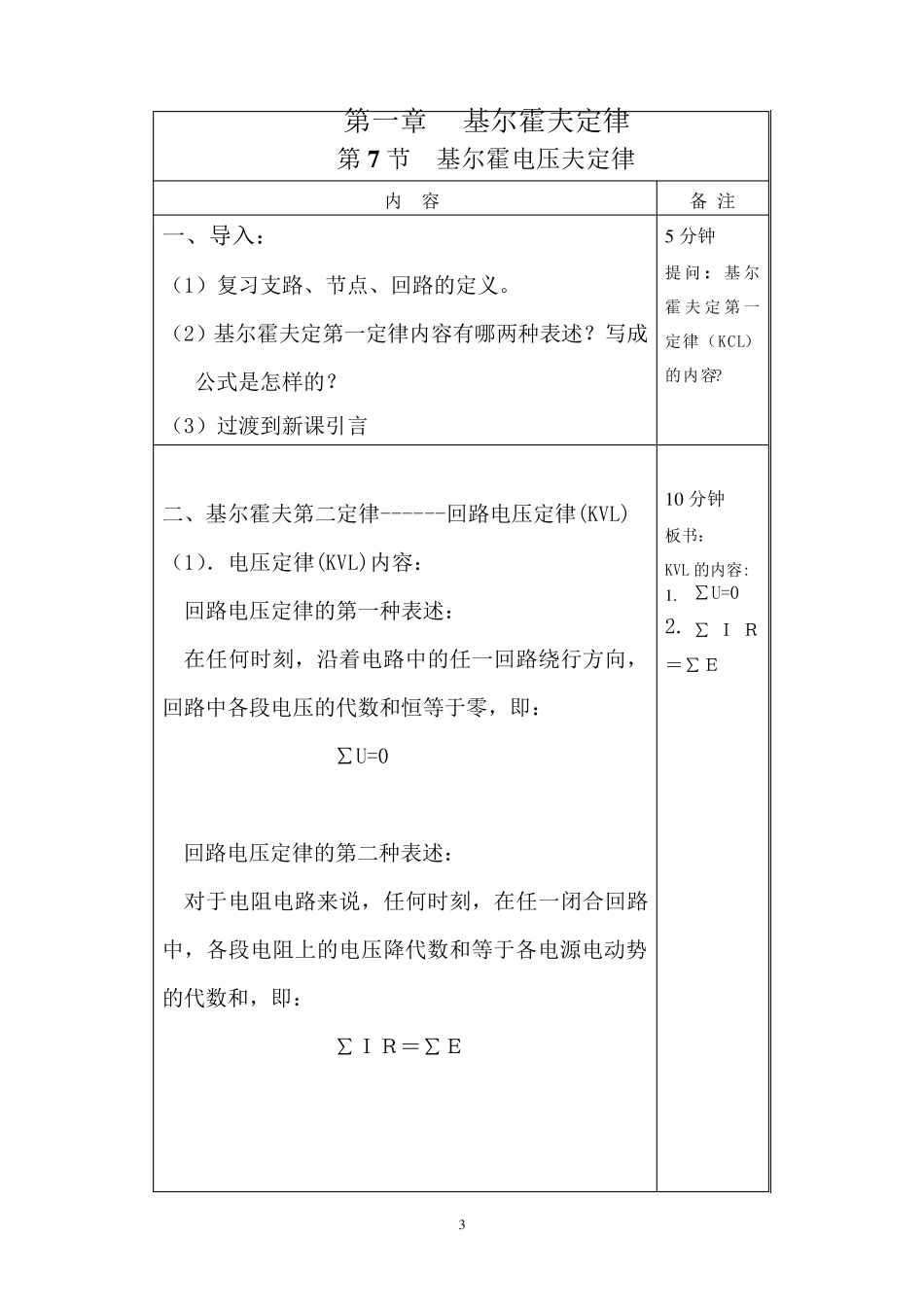

《电路理论》教案 第一章 基尔霍夫定律 第 7 节 基尔霍夫电压定律 自动化与电气工程学院 周绍梅 2 授课题目（教学章、节或主题）： 第一章 基尔霍夫定律 第七节 基尔霍电压夫定律 课时安排 1 学时 教学目标 1.掌握基尔霍夫电压定律的内容 2.初步学会运用基尔霍夫定律列电压方程。 教学内容（重点、难点）： 1.基尔霍夫电压定律的内容 2.学会运用基尔霍夫定律列电压方程 思考题、作业： 1.思考题：列写 KVL 的步骤。 2.作业：见课件。 参考资料（含参考书、文献等）： 1 ．《电路理论》．颜秋蓉、谭丹主编． 北京：电子工业出版社，2 0 0 9 2 ．《电路》．邱关源等主编． 北京：高等教育出版社，2 0 0 6 3 、《电路分析基础》．张永瑞、陈生谭主编． 北京：电子工业出版社，2 0 0 3 教学过程设计： 复习、导入课程 5 分钟，授新课 3 0 分钟，小结 5 分钟，思考、布置作业 5 分钟。 授课类型：理论课 教学方式：讲授 教学资源：多媒体 板书 3 第一章 基尔霍夫定律 第7 节 基尔霍电压夫定律 内 容 备 注 一、导入： （1）复习支路、节点、回路的定义。 （2）基尔霍夫定第一定律内容有哪两种表述？写成公式是怎样的？ （3）过渡到新课引言 5 分钟 提问: 基尔霍夫定第一定律（KCL）的内容? 二、基尔霍夫第二定律------回路电压定律(KVL) （1）．电压定律(KVL)内容： 回路电压定律的第一种表述： 在任何时刻，沿着电路中的任一回路绕行方向，回路中各段电压的代数和恒等于零，即： ∑U=0 回路电压定律的第二种表述： 对于电阻电路来说，任何时刻，在任一闭合回路中，各段电阻上的电压降代数和等于各电源电动势的代数和，即： ∑ＩＲ＝∑Ｅ 1 0 分钟 板书： KVL 的内容: 1 . ∑U=0 2. ∑ Ｉ Ｒ＝∑Ｅ 4 例：以图电路说明基夫尔霍电压定律。 沿着回路abcdea 绕行方向，有： -U4 +U2-U1+U3=0 即 (∑U=0) 或将上式改写为： -I2R2+I1R1=-E2+E1 即 ( ∑ＩＲ＝∑Ｅ) （2）．利用KVL 列回路电压方程的原则： （1）标出各支路电流的参考方向并选择回路绕行方向(既可沿着顺时针方向绕行，也可沿着反时针方向绕行)； （2）规定各段电压的参考方向与绕行方向一致时为正，相反时为负。 （3）电阻元件的端电压为±RI，当电流I 的参考方向与回路绕行方向一致时，选取“+”号；反之，选取“-”号； （4）电源电动势为 ±E，当电源电动势的标...
