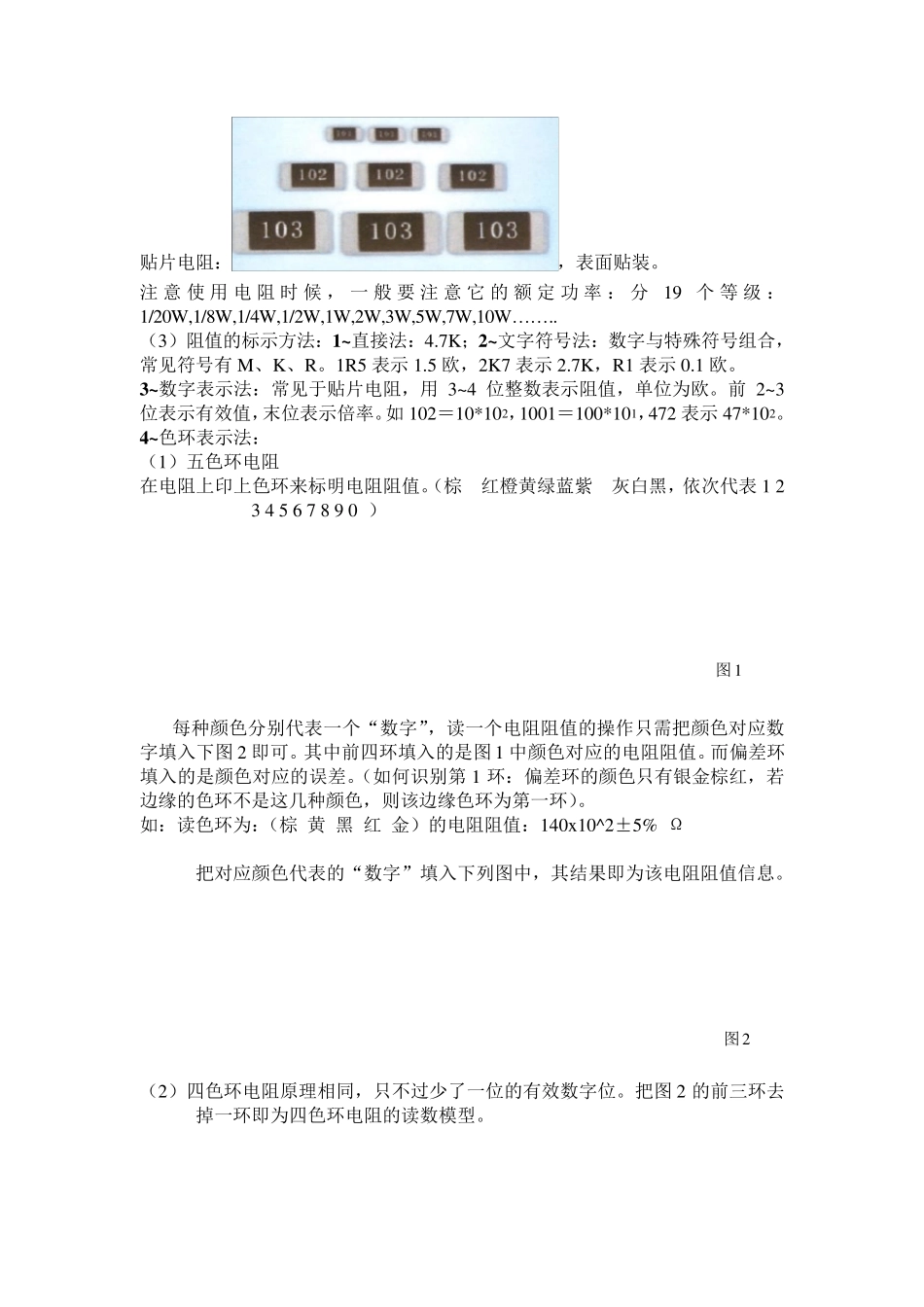

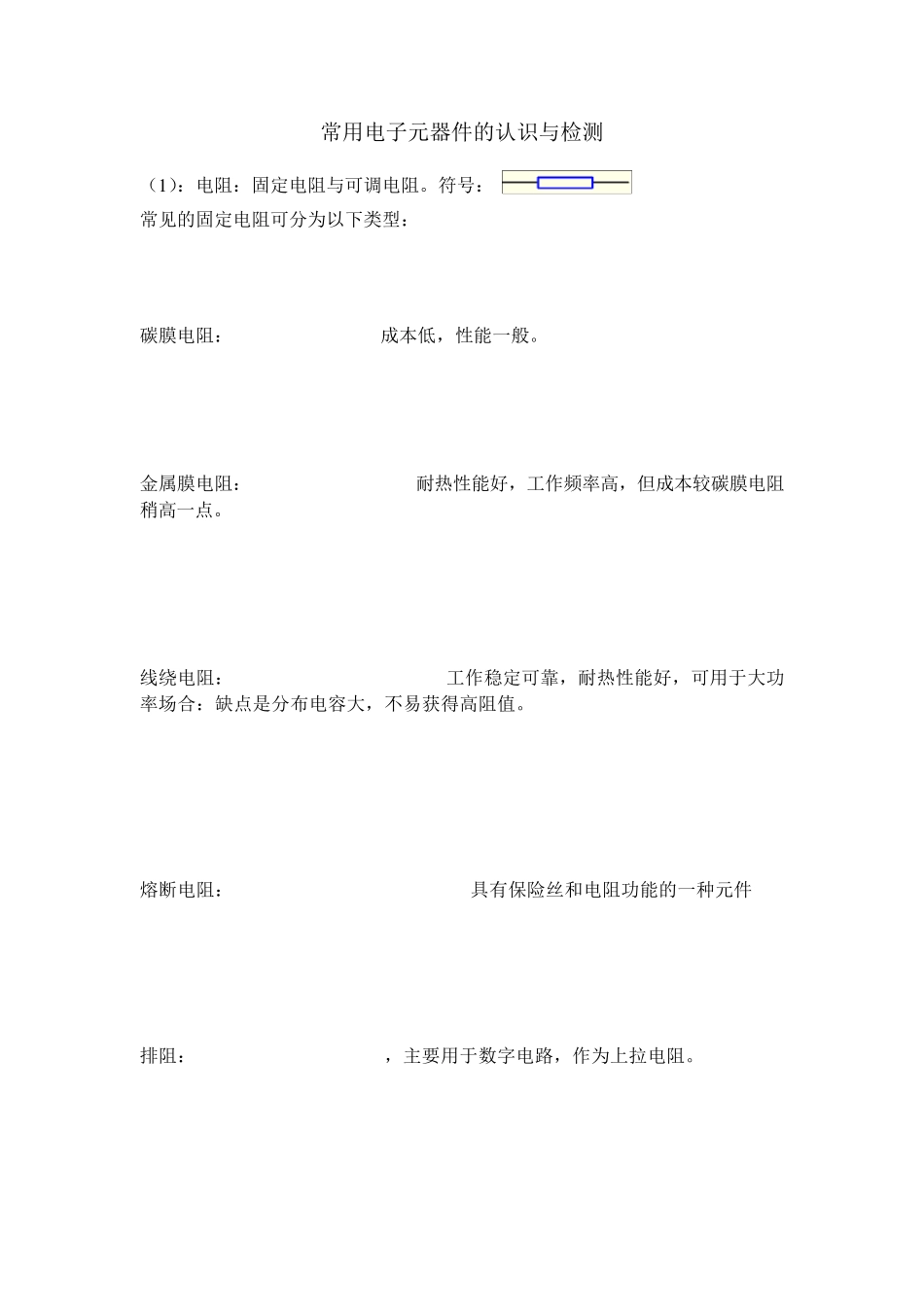

常用电子元器件的认识与检测 （1 ）：电阻：固定电阻与可调电阻。符号： 常见的固定电阻可分为以下类型： 碳膜电阻：成本低，性能一般。 金属膜电阻：耐热性能好，工作频率高，但成本较碳膜电阻稍高一点。 线绕电阻：工作稳定可靠，耐热性能好，可用于大功率场合：缺点是分布电容大，不易获得高阻值。 熔断电阻：具有保险丝和电阻功能的一种元件 排阻：，主要用于数字电路，作为上拉电阻。 贴片电阻：，表面贴装。 注意使用电阻时候，一般要注意它的额定功率：分19 个等级：1/20W,1/8W,1/4W,1/2W,1W,2W,3W,5W,7W,10W…….. （3）阻值的标示方法：1~直接法：4.7K；2~文字符号法：数字与特殊符号组合，常见符号有M、K、R。1R5 表示1.5 欧，2K7 表示2.7K，R1 表示0.1 欧。 3~数字表示法：常见于贴片电阻，用3~4 位整数表示阻值，单位为欧。前2~3位表示有效值，末位表示倍率。如102＝10*102，1001＝100*101，472 表示47*102。 4~色环表示法： （1）五色环电阻 在电阻上印上色环来标明电阻阻值。（棕 红橙黄绿蓝紫 灰白黑，依次代表1 2 3 4 5 6 7 8 9 0 ） 每种颜色分别代表一个“数字”，读一个电阻阻值的操作只需把颜色对应数字填入下图2 即可。其中前四环填入的是图1 中颜色对应的电阻阻值。而偏差环填入的是颜色对应的误差。（如何识别第1 环：偏差环的颜色只有银金棕红，若边缘的色环不是这几种颜色，则该边缘色环为第一环）。 如：读色环为：（棕 黄 黑 红 金）的电阻阻值：140x10^2±5% Ω 把对应颜色代表的“数字”填入下列图中，其结果即为该电阻阻值信息。 （2）四色环电阻原理相同，只不过少了一位的有效数字位。把图2 的前三环去掉一环即为四色环电阻的读数模型。 图2 图1 （二）电位器：符号： （a）旋转式单联电位器（b）旋转式双联电位器（c ）带开关电位器（d ）直滑式电位器（e）预调（微调）电位器（f）多圈精密电位器（g ）数字电位器（h ）片状电位器 （三电容）：电容的电路符号 电容的分类不说了，介绍一下几种电容元件： 1、纸介电容：特点在一定的体积下可得到较大的容量，构造简单，价格低廉，耐压可达数千伏。但介质损耗大，稳定性不高。经常用于低频电路旁路和隔断直流。 2、涤沦电容：体积小，容量大，耐热耐湿，但稳定性差：应用对稳定性和损耗要求不高的低频电路 3、聚丙烯电容：特点：具有容量范围广，体积小，寿命长并具有治愈性能：应用：用于滤波、降...
