基本共射极放大电路电路分析VIP免费

基本共射极放大电路电路分析_第1页
1/19
基本共射极放大电路电路分析_第2页
2/19
基本共射极放大电路电路分析_第3页
3/19

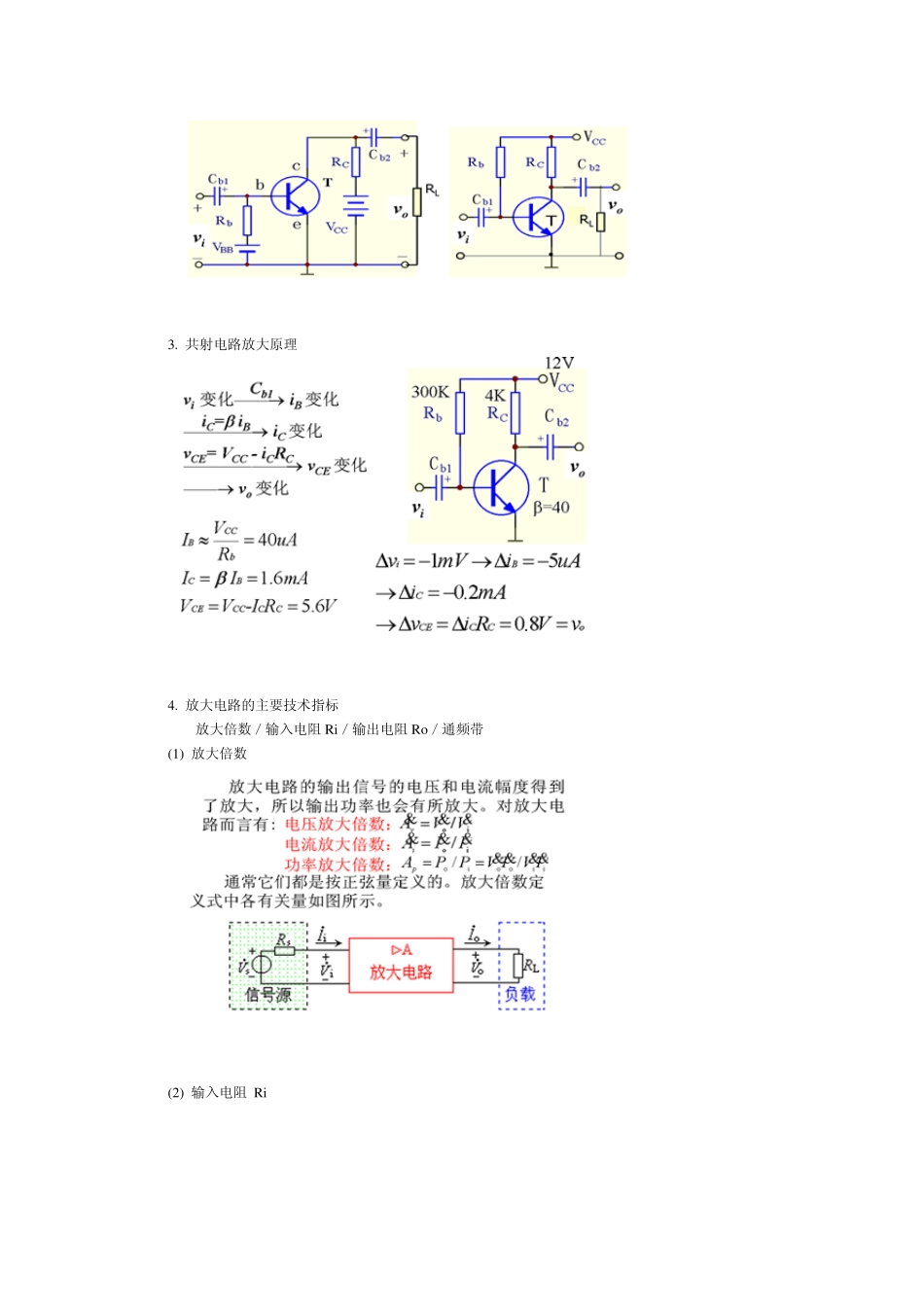

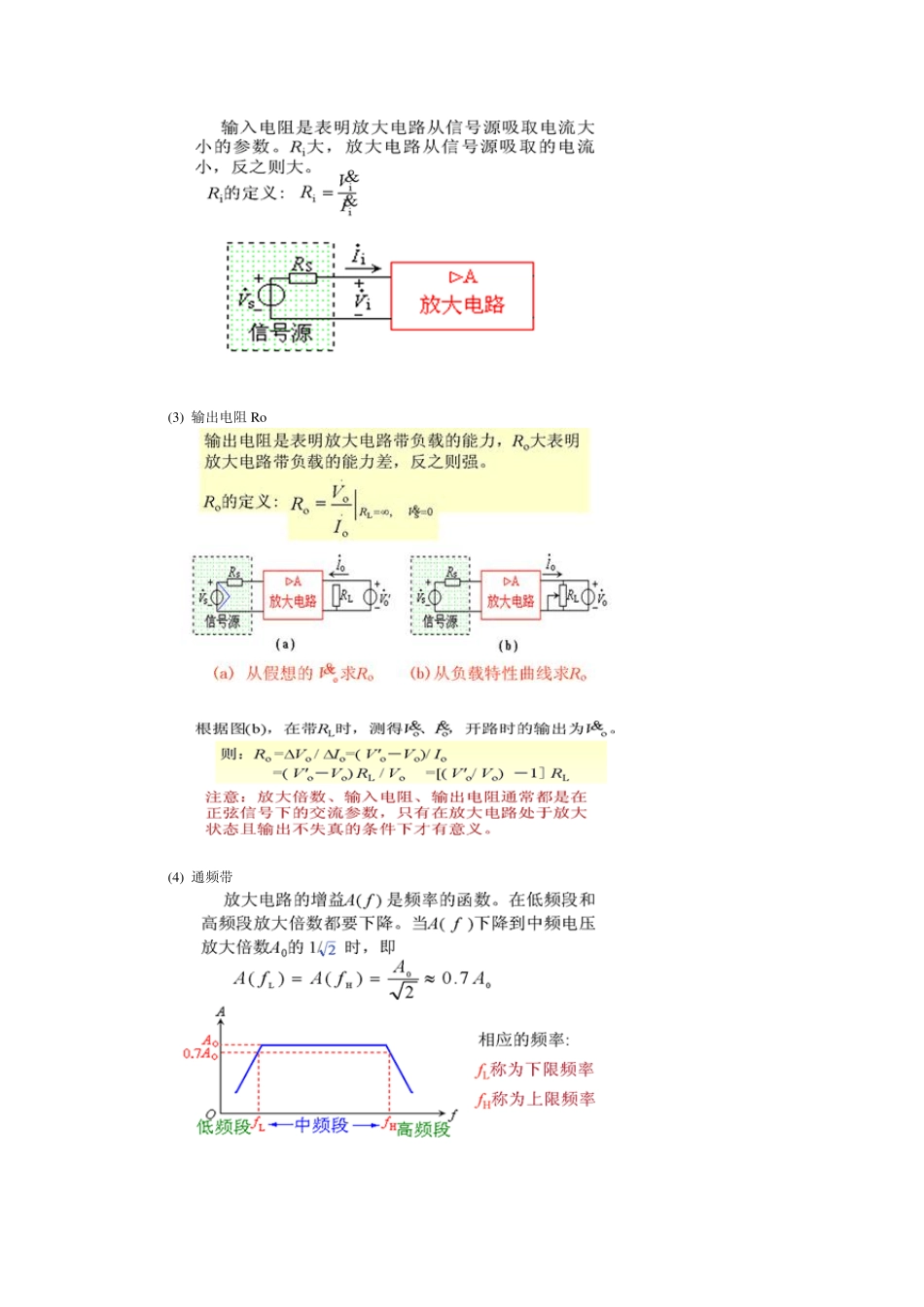

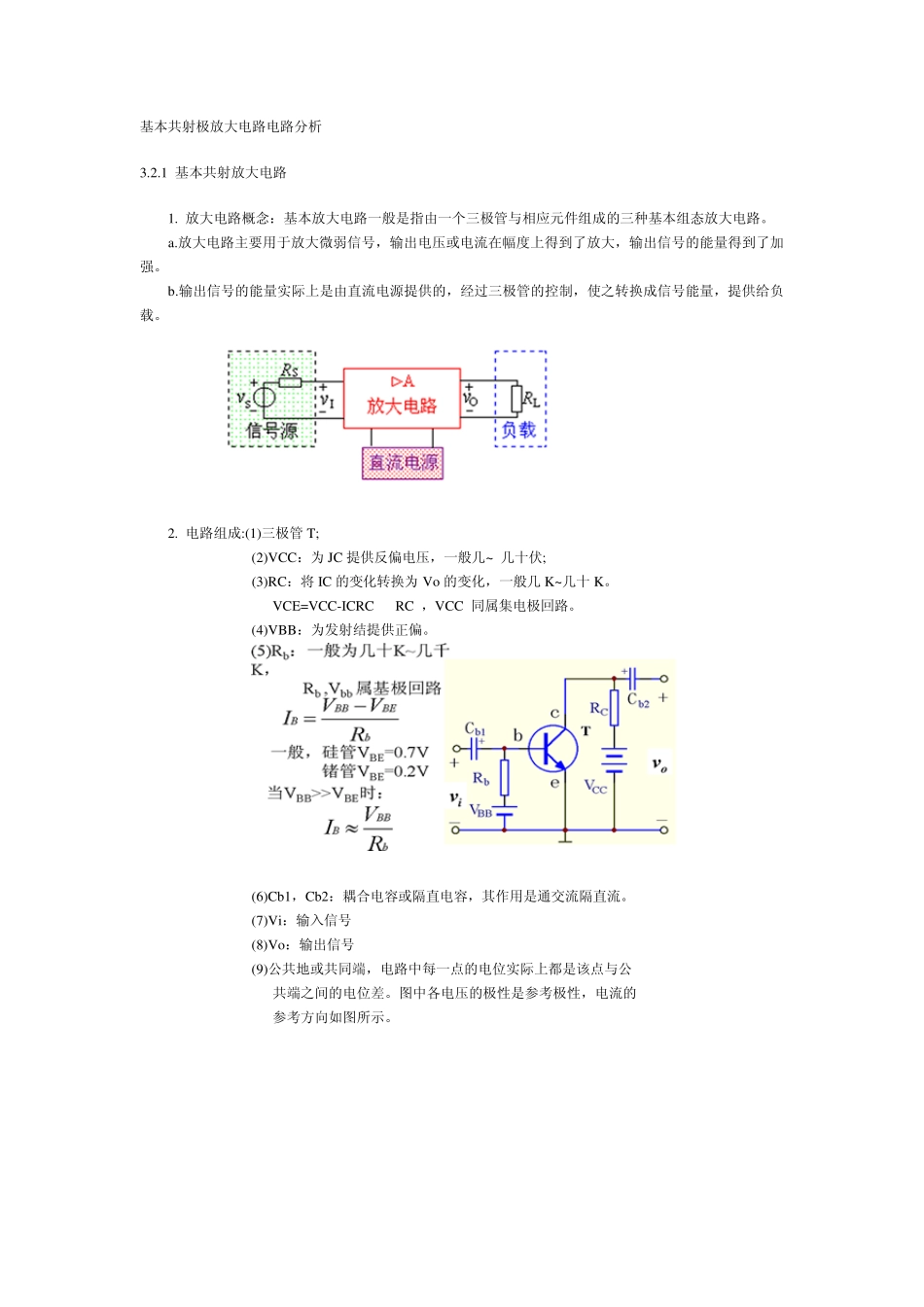

基本共射极放大电路电路分析 3.2.1 基本共射放大电路 1. 放大电路概念:基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。 a.放大电路主要用于放大微弱信号,输出电压或电流在幅度上得到了放大,输出信号的能量得到了加强。 b.输出信号的能量实际上是由直流电源提供的,经过三极管的控制,使之转换成信号能量,提供给负载。 2. 电路组成:(1)三极管T; (2)VCC:为 JC 提供反偏电压,一般几~ 几十伏; (3)RC:将 IC 的变化转换为 Vo 的变化,一般几 K~几十 K。 VCE=VCC-ICRC RC ,VCC 同属集电极回路。 (4)VBB:为发射结提供正偏。 (6)Cb1,Cb2:耦合电容或隔直电容,其作用是通交流隔直流。 (7)Vi:输入信号 (8)Vo:输出信号 (9)公共地或共同端,电路中每一点的电位实际上都是该点与公 共端之间的电位差。图中各电压的极性是参考极性,电流的 参考方向如图所示。 3. 共射电路放大原理 4. 放大电路的主要技术指标 放大倍数/输入电阻 Ri/输出电阻 Ro /通频带 (1) 放大倍数 (2) 输入电阻 Ri (3) 输出电阻 Ro (4) 通频带 问题1:放大电路的输出电阻小,对放大电路输出电压的稳定性是否有利? 问题2:有一个放大电路的输入信号的频率成分为100 Hz~10 kHz,那么放大电路的通频带应如何选择?如果放大电路的通频带比输入信号的频带窄,那么输出信号将发生什么变化? 3.2.2 放大电路的图解分析法 1. 直流通路与交流通路 静态:只考虑直流信号,即Vi=0,各点电位不变(直流工作状态)。 动态:只考虑交流信号,即Vi 不为0,各点电位变化(交流工作状态)。 直流通路:电路中无变化量,电容相当于开路,电感相当于短路。 交流通路:电路中电容短路,电感开路,直流电源对公共端短路。 放大电路建立正确的静态,是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态,正确地区分直流通道和交流通道。 直流通路 交流通路 2. 静态分析 例 3.2.1:电路及参数如图,求 Q 点值 例 3.2.2:电路及参数如图,求 Q 点值 (2 ) 静态工作点的图解分析 讨论:电路参数变化对 Q 点的影响 3. 动态分析 截止失真:由于放大电路的工作点达到了三极管的截止区而引起的非线性失真。对于NPN 管,输出电压表现为顶部失真。 饱和失真:由于放大电路的工作点达到了三极管的饱和区而引起的非线性失真。对于NPN 管,输出电压表现为底部失真。注意:对于PNP管...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

基本共射极放大电路电路分析
