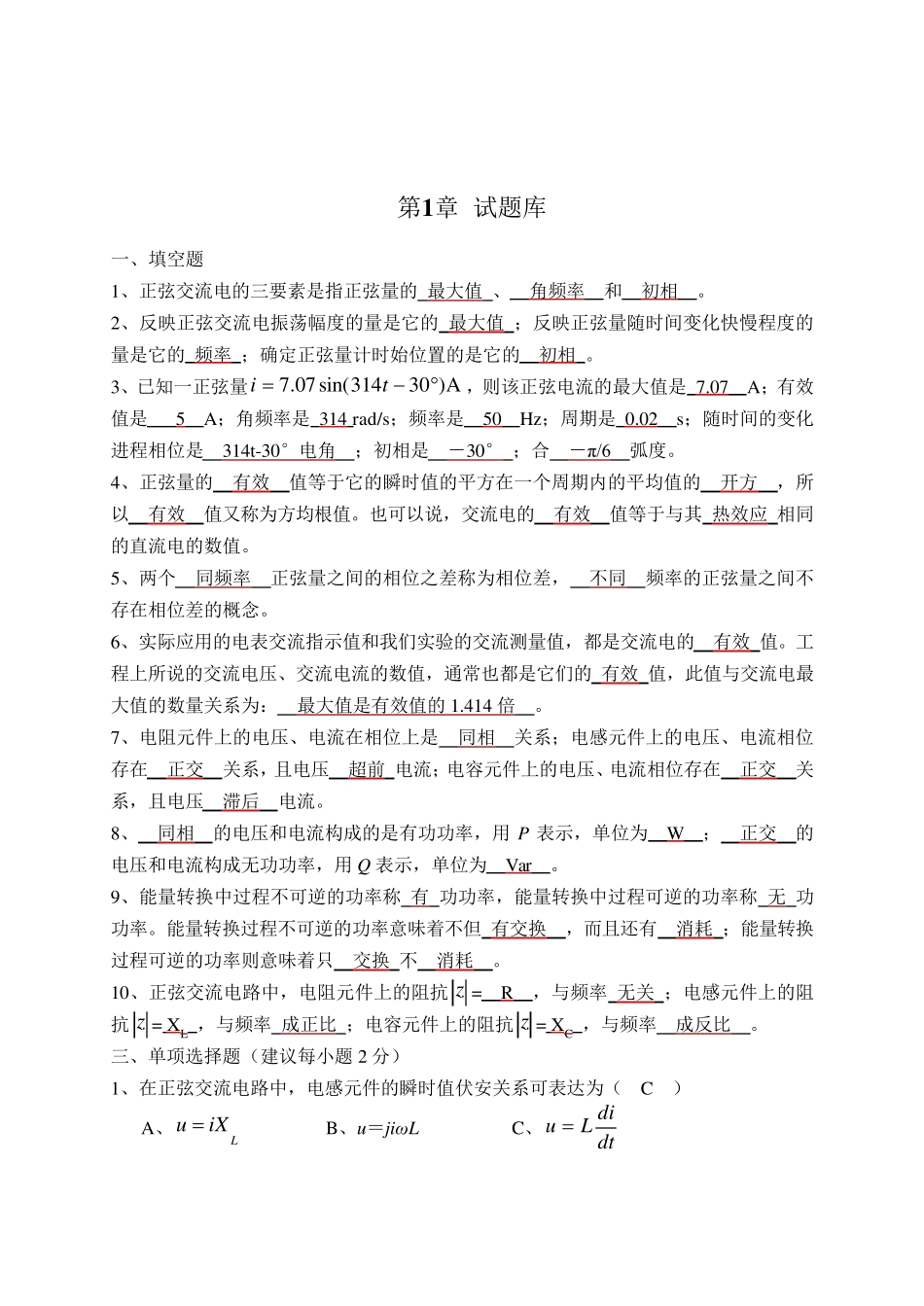

第1 章 试题库 一、填空题 1、正弦交流电的三要素是指正弦量的 最大值 、 角频率 和 初相 。 2、反映正弦交流电振荡幅度的量是它的 最大值 ;反映正弦量随时间变化快慢程度的量是它的 频率 ;确定正弦量计时始位置的是它的 初相 。 3、已知一正弦量A)30314sin(07.7ti,则该正弦电流的最大值是 7.07 A;有效值是 5 A;角频率是 314 rad/s;频率是 50 Hz ;周期是 0.02 s;随时间的变化进程相位是 314t-30°电角 ;初相是 -30° ;合 -π/6 弧度。 4、正弦量的 有效 值等于它的瞬时值的平方在一个周期内的平均值的 开方 ,所以 有效 值又称为方均根值。也可以说,交流电的 有效 值等于与其 热效应 相同的直流电的数值。 5、两个 同频率 正弦量之间的相位之差称为相位差, 不同 频率的正弦量之间不存在相位差的概念。 6、实际应用的电表交流指示值和我们实验的交流测量值,都是交流电的 有效 值。工程上所说的交流电压、交流电流的数值,通常也都是它们的 有效 值,此值与交流电最大值的数量关系为: 最大值是有效值的1.414 倍 。 7、电阻元件上的电压、电流在相位上是 同相 关系;电感元件上的电压、电流相位存在 正交 关系,且电压 超前 电流;电容元件上的电压、电流相位存在 正交 关系,且电压 滞后 电流。 8、 同相 的电压和电流构成的是有功功率,用 P 表示,单位为 W ; 正交 的电压和电流构成无功功率,用 Q 表示,单位为 Var 。 9、能量转换中过程不可逆的功率称 有 功功率,能量转换中过程可逆的功率称 无 功功率。能量转换过程不可逆的功率意味着不但 有交换 ,而且还有 消耗 ;能量转换过程可逆的功率则意味着只 交换 不 消耗 。 10、正弦交流电路中,电阻元件上的阻抗z = R ,与频率 无关 ;电感元件上的阻抗z = XL ,与频率 成正比 ;电容元件上的阻抗z = XC ,与频率 成反比 。 三、单项选择题(建议每小 题2 分 ) 1、在正弦交流电路中,电感元件的瞬时值伏 安 关系可表达 为( C ) A、LiXu  B、u= jiωL C、dtdiLu  2、已知工频电压有效值和初始值均为380V,则该电压的瞬时值表达式为( B ) A、tu314sin380V B、)45314sin(537tuV C、)90314sin(380tuV 3、一个电热器,接在10V 的直流电源上,产生的功率为P。把它改接在正弦交流电源上,使其产生的功率为P/2...
